Bedienungsanleitung für Home Decorators Collection Woodbank 52 Zoll Deckenventilator

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Schritte zur sicheren Installation und Bedienung des Home Decorators Collection Woodbank 52 Zoll Deckenventilators. Der Ventilator ist für den Innenbereich konzipiert und erfordert eine fachgerechte Montage an einer Deckenanschlussdose, die für mindestens 15,9 kg (35 lbs) ausgelegt ist. Bitte beachten Sie, dass die Installation von einem qualifizierten Elektriker durchgeführt werden sollte.

Sicherheitshinweise

• Schalten Sie vor Beginn der Arbeiten den Strom am Sicherungskasten oder Schutzschalter aus.
• Verwenden Sie keine Wand-Drehzahlregler, da dies die Elektronik beschädigen kann.
• Der Ventilator muss mit einem Mindestabstand von 2,1 m (7 ft) zwischen den Flügeln und dem Boden montiert werden.
• Stellen Sie sicher, dass die Deckenanschlussdose für die Unterstützung von Deckenventilatoren zugelassen ist.

Vorbereitung und Werkzeuge

Stellen Sie sicher, dass alle Teile vorhanden sind. Benötigte Werkzeuge: Kreuzschlitzschraubendreher, Schlitzschraubendreher, Trittleiter, Abisolierzange und Isolierband.

Montage

Die Montage erfolgt in mehreren Schritten:

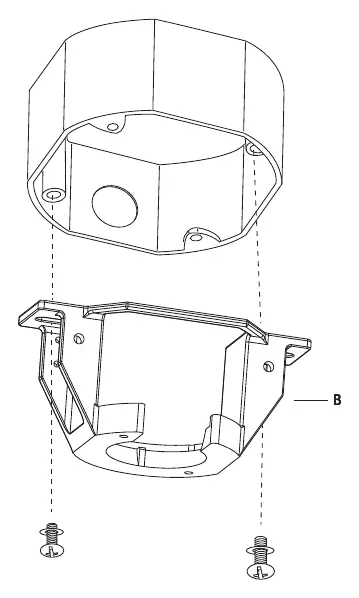

1. Montagehalterung: Befestigen Sie die Halterung an der Deckenanschlussdose.

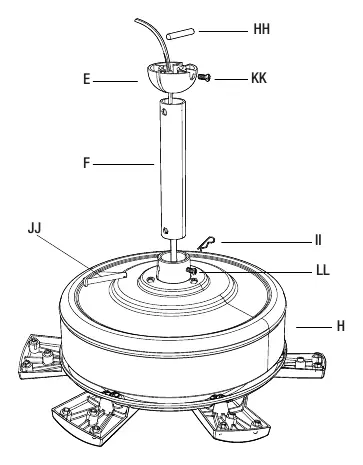

2. Motorbaugruppe: Bereiten Sie die Motorbaugruppe vor, indem Sie die Stange (Downrod) montieren und die Kabel durchführen.
3. Aufhängen: Hängen Sie die Motorbaugruppe in die Montagehalterung ein.
4. Verkabelung: Verbinden Sie die Kabel gemäß dem Schaltplan (Schwarz an Schwarz, Weiß an Weiß, Grün an Erde).
5. Abdeckung: Sichern Sie die Motorbaugruppe mit der Abdeckung (Canopy).
6. Flügel und Licht: Montieren Sie die Flügelblätter und das Lichtkit mit den mitgelieferten Schrauben.

Bedienung

Der Ventilator wird über die mitgelieferte Fernbedienung gesteuert. Nach dem Einschalten der Stromversorgung führt der Ventilator einen Kalibrierungszyklus durch, bei dem er sich kurz hin und her bewegt – dies ist normal. Die Fernbedienung ermöglicht die Steuerung der Geschwindigkeit (6 Stufen), des Lichts und der Laufrichtung (Sommer-/Winterbetrieb).

Wartung und Pflege

• Überprüfen Sie zweimal jährlich die Halterungen und Schraubverbindungen auf festen Sitz.
• Reinigen Sie den Ventilator regelmäßig mit einem weichen, fusselfreien Tuch.
• Verwenden Sie kein Wasser oder Reinigungsmittel, um Schäden am Motor oder Finish zu vermeiden.

Fehlerbehebung

Bei Problemen wie Geräuschen oder Wackeln prüfen Sie zunächst den festen Sitz aller Schrauben. Sollte der Ventilator nicht starten, überprüfen Sie die Sicherungen und die Verkabelung. Bei Problemen mit der Fernbedienung führen Sie den Lernprozess (Pairing) gemäß Anleitung erneut durch.
