Bedienungsanleitung für Home Decorators Collection Bramble Mesh Sliding Barn Door...
Erfahren Sie, wie Sie Ihren Home Decorators Collection Bramble Mesh Sliding Barn Door Elektrokamin montieren, bedienen und warten. Diese Anleitung enthält detaillierte Schritte zur Montage, Informationen zur Fernbedienung...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Montagehinweise für den Home Decorators Collection Bramble Mesh Sliding Barn Door Elektrokamin (Modell 1361FM-26-353). Das Gerät ist für den Innenbereich konzipiert und darf nicht in Badezimmern oder Waschküchen verwendet werden. Die maximale Traglast für einen Fernseher beträgt 43,09 kg (95 lbs).
Teileübersicht
Vor der Montage sollten alle Teile anhand der Packungsinhaltsliste überprüft werden. Zu den Hauptkomponenten gehören das Gehäuse (Wände, Regale, Türen), der Kamin-Einsatz (Heizung, Glasfront, Rost, Holzscheit) und das Montagematerial (Schrauben, Dübel, Halterungen).
Montageanleitung
Die Montage erfordert einen Kreuzschlitzschraubendreher und dauert etwa 50 Minuten. Die Schritte umfassen:

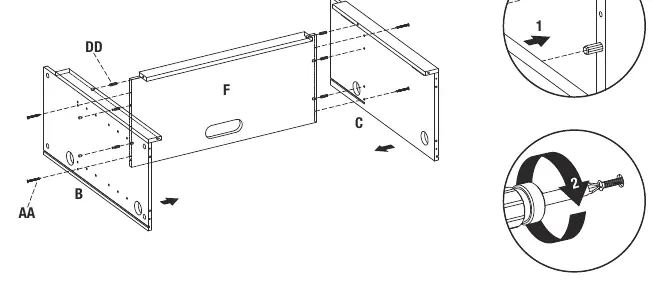

- Vorbereitung: Montage des mittleren Regals und der Verbindungsstangen am Sockel.
- Gehäuseaufbau: Installation der mittleren und äußeren Wände, der Frontleiste und der Rückwände.

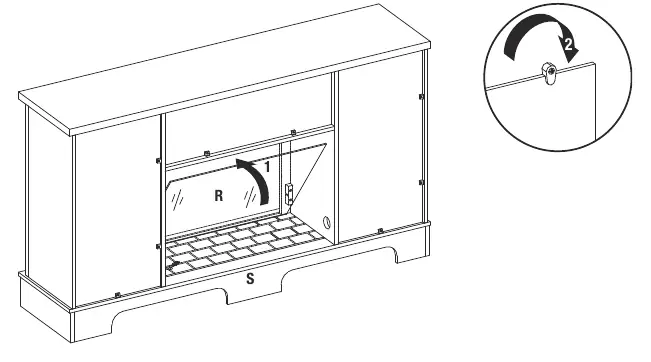

- Kamin-Installation: Einsetzen der Glasfront, des Rosts und des Holzscheits. Anschluss des USB-Kabels für den Kamin-Einsatz.
- Abschluss: Einsetzen der Regalböden, Montage der Türen, Justierung der Nivellierfüße und Anbringen der Kippsicherung an der Wand.
Bedienung
Der Kamin kann über das Bedienfeld am Gerät oder die mitgelieferte Fernbedienung gesteuert werden.
- Stromversorgung: Ein-/Ausschalten des Geräts. Nach dem Ausschalten läuft der Lüfter für 40 Sekunden zur Abkühlung nach.
- Flammeneffekte: Helligkeit und Geschwindigkeit der Flammen sind in 5 Stufen einstellbar.
- Heizung: Die Heizfunktion kann auf "HI" (kontinuierlich) gestellt oder über den Thermostat (18°C bis 43°C) geregelt werden.
- Timer: Die Fernbedienung bietet eine Sleep-Timer-Funktion (30 Min bis 9 Stunden).
- Heizungs-Override: Um die Heizung zu deaktivieren (z. B. Kindersicherung), kann der Heizungs-Override über das Bedienfeld aktiviert werden (E3-Anzeige).
Pflege und Wartung
Vor der Reinigung muss das Gerät ausgeschaltet, ausgesteckt und abgekühlt sein. Reinigen Sie die Metallverkleidung mit einem feuchten, weichen Tuch. Verwenden Sie keine aggressiven Haushaltsreiniger. Die Batterie der Fernbedienung (CR2025) kann bei Bedarf ausgetauscht werden.
Fehlerbehebung
Bei Problemen wie "E1" oder "E2" (Überhitzung oder Thermostatfehler) sollte das Gerät für 15-20 Minuten vom Stromnetz getrennt werden, um den Sensor zurückzusetzen. Bei "E3" ist die Heizungs-Override-Funktion aktiv.
Sicherheitshinweise
Betreiben Sie das Gerät nur an einer geerdeten 120V-Steckdose. Verwenden Sie keine Verlängerungskabel. Halten Sie brennbare Materialien mindestens 3 Fuß (ca. 90 cm) vom Gerät fern. Das Gerät muss zur Vermeidung von Unfällen mit der mitgelieferten Kippsicherung an der Wand befestigt werden.
Herstellerinformationen
Home Decorators Collection
Praktische Hilfe
Typische Probleme
Fehler E1 oder E2 auf dem Bedienfeld
Überhitzungssensor oder Thermostatfehler. Gerät ausstecken, 15-20 Minuten warten, dann wieder einstecken.
Fehler E3 auf dem Bedienfeld
Heizungs-Override-Funktion ist aktiviert. Siehe Abschnitt 'Heater Override' auf Seite 20.
Kein Strom / Gerät lässt sich nicht einschalten
Prüfen Sie, ob das Netzkabel fest in einer 120V-Steckdose steckt und das Gerät eingeschaltet ist.
Fernbedienung funktioniert nicht
Prüfen Sie die Batterie (CR2025) und ersetzen Sie diese bei Bedarf.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß Packungsinhalt vorhanden sind.
- Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche steht.
- Entfernen Sie die Kunststofflasche aus der Fernbedienung.
- Stellen Sie sicher, dass das Gerät an eine geerdete 120V-Steckdose angeschlossen ist.
- Installieren Sie die Kippsicherung an der Wand.
Technische Daten in der Praxis
- Maximale Traglast (TV)
- 43,09 kg (95 lbs) für Fernseher bis 70 Zoll.
- Thermostat-Bereich
- 90°F (43°C) bis 65°F (18°C).
- Stromanschluss
- 15-Amp, 120-Volt, 60 Hz, geerdeter Stromkreis.
Abbildungen und Diagramme
- Die Montageschritte 1-19 zeigen detailliert den Zusammenbau des Gehäuses und den Einbau des Kamins.
- Seite 19 zeigt die Symbole auf dem Bedienfeld und der Fernbedienung.

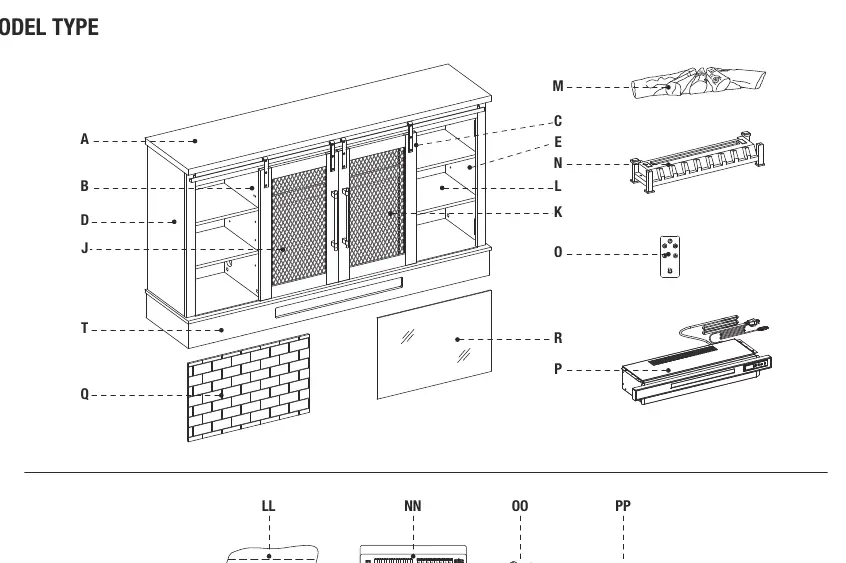

- Seite 23 bietet eine Explosionszeichnung der Ersatzteile.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in Badezimmern oder Waschküchen verwenden.
- Nicht mit Verlängerungskabeln oder Mehrfachsteckdosen verwenden.
