Installationsanleitung für Home Decorators Collection 1-Light Wandleuchte HD7839C

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die Home Decorators Collection 1-Light Wandleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Verwenden Sie zur Installation nur geeignete Werkzeuge mit isolierten Griffen. Dieses Produkt benötigt ein Leuchtmittel mit E26-Sockel (max. 60W Glühlampe oder max. 9W LED-Lampe).

Vorbereitung

Stellen Sie sicher, dass alle Teile vorhanden sind. Überprüfen Sie die Kabelisolierung auf Schnitte oder Abrieb. Legen Sie das Produkt während der Montage auf eine weiche Oberfläche, um Kratzer zu vermeiden.

Benötigte Werkzeuge

• Kreuzschlitzschraubendreher
• Zange
• Schutzbrille
• Isolierband

Installation

1. Vorbereitung der Querträger-Baugruppe: Lösen Sie die Montagekugeln vom Leuchtenkörper und entfernen Sie die Querträger-Baugruppe (AA).

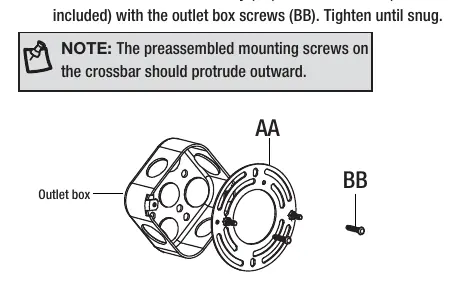

2. Montage des Querträgers: Befestigen Sie die Querträger-Baugruppe (AA) mit den Schrauben (BB) am Anschlusskasten. Achten Sie darauf, dass die Schrauben nach außen ragen.
3. Anpassung: Testen Sie die Passform des Leuchtenkörpers am Querträger und passen Sie die Länge der Montageschrauben bei Bedarf an.
4. Elektrische Anschlüsse: Verbinden Sie die Erdungskabel mit der grünen Schraube am Querträger. Verbinden Sie das weiße Versorgungskabel mit dem weißen Leuchtenkabel und das schwarze (oder rote) Versorgungskabel mit dem schwarzen Leuchtenkabel mittels der Drahtverbinder (CC). Sichern Sie die Verbindungen mit Isolierband.
5. Befestigung: Bringen Sie den Leuchtenkörper wieder am Querträger an und sichern Sie ihn mit den Montagekugeln.
6. Schirm und Leuchtmittel: Montieren Sie den Schirm (B) und setzen Sie das passende Leuchtmittel ein.

Pflege und Reinigung

Verwenden Sie keine chemischen Reinigungsmittel, Lösungsmittel oder scheuernden Materialien. Reinigen Sie die Leuchte nur mit einem trockenen oder leicht angefeuchteten, weichen Tuch. Schalten Sie vor der Reinigung immer den Strom ab.

Fehlerbehebung

Sollte die Leuchte nicht funktionieren, prüfen Sie folgende Punkte:

• Licht geht nicht an: Prüfen Sie, ob das Leuchtmittel defekt ist, die Stromversorgung eingeschaltet ist, der Schalter funktioniert oder die Verkabelung korrekt ist.
• Sicherung löst aus: Prüfen Sie auf gekreuzte Drähte oder einen Kurzschluss. Unterbrechen Sie die Nutzung und kontaktieren Sie einen Elektriker.
