Bedienungsanleitung für Goldair 132cm DC Deckenventilator GPCF300B/W

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Goldair 132cm DC Deckenventilator. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Stellen Sie sicher, dass der Ventilator mindestens 2,1 m über dem Boden und 1,5 m von Wänden entfernt installiert wird. Der Ventilator darf nicht an Dimmer-Schalter angeschlossen werden.

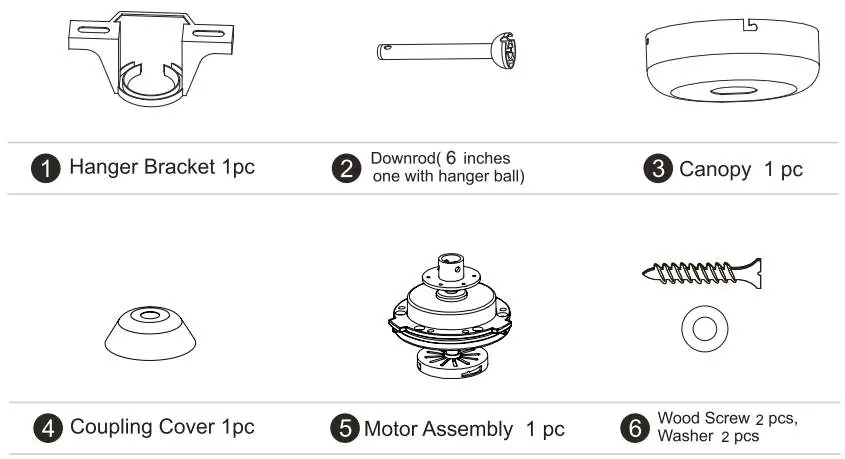

Lieferumfang

Das Paket enthält: Hängerhalterung, Downrod (mit Hängerkugel), Baldachin, Kupplungsabdeckung, Motoreinheit, Fernbedienung, 3 Flügel, Empfänger sowie das notwendige Montagematerial (Schrauben, Unterlegscheiben).

Installation

Die Installation umfasst mehrere Schritte:

• Halterung befestigen: Bei GIB-Decken einen Holzbalken zur Befestigung nutzen; bei Betondecken 8mm Löcher für Spreizdübel bohren.
• Flügelmontage: Die 3 Flügel in die obere Ausrichtungsplatte einsetzen und mit den 6 Schrauben und Unterlegscheiben sichern.
• Motor und Stange: Motorgehäuse durch die Kupplung führen und sichern. Die Verkabelung durch die Downrod fädeln, Downrod in die Kupplung einsetzen, mit Bolzen und Sicherungsstift arretieren.

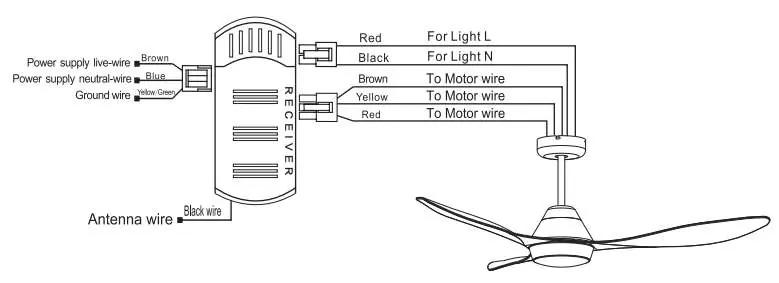

• Verkabelung: Das System nutzt ein Schnellverbindungssystem. Verbinden Sie die männlichen und weiblichen Kupplungen gemäß dem Schaltplan.

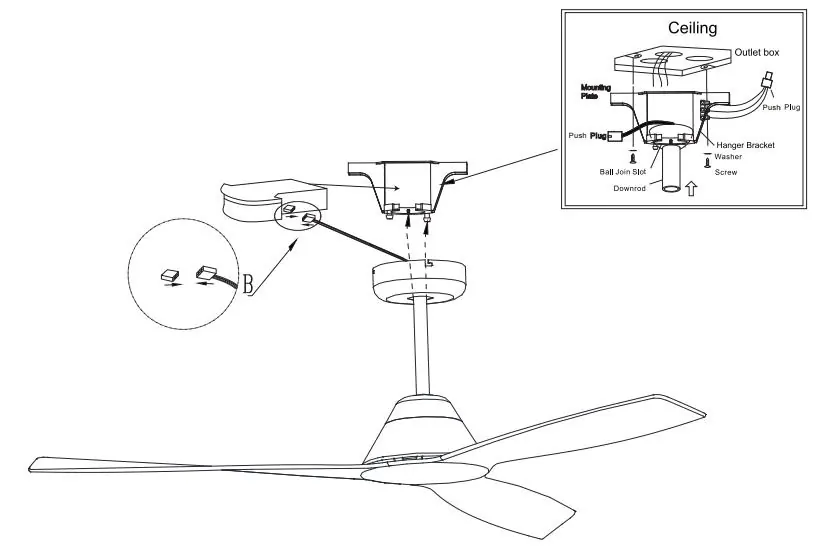

• Montage: Die Hängerkugel in die Halterung einsetzen und so drehen, dass die konkave Nut in die Nasen der Halterung einrastet. Den Empfänger oben auf der Hängerkugel platzieren und die Kabel anschließen.

Fernbedienung

Die Fernbedienung steuert Ein/Aus, Licht (falls vorhanden), 5 Geschwindigkeitsstufen, Sommer-/Winterbetrieb und Timer. Zum Koppeln: Schalten Sie den Wandschalter ein und drücken Sie innerhalb von 30 Sekunden die "FAN ON/OFF"-Taste für 5 Sekunden, bis ein langer Piepton ertönt.

Reinigung und Wartung

Verwenden Sie zur Reinigung nur eine weiche Bürste oder ein fusselfreies Tuch. Verwenden Sie kein Wasser, um den Motor oder die Flügel zu reinigen. Der Motor verfügt über dauergeschmierte Kugellager und benötigt kein Öl. Bei Wackelbewegungen prüfen Sie, ob die Flügelhalterungen fest sitzen und ob die Flügel horizontal ausgerichtet sind.

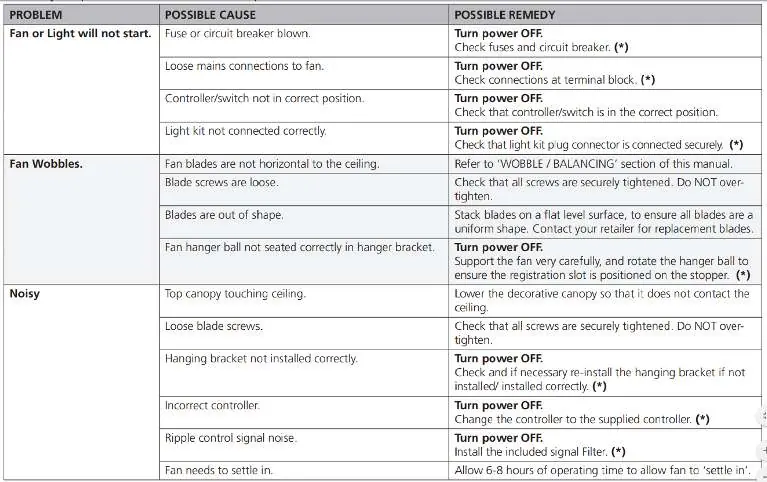

Fehlerbehebung

Bei Problemen wie "Ventilator startet nicht" prüfen Sie die Sicherungen, Kabelverbindungen und die Position des Controllers. Bei Geräuschen oder Wackeln stellen Sie sicher, dass alle Schrauben fest sitzen und der Baldachin nicht die Decke berührt.
