Bedienungsanleitung Deckenventilator Lucci Air Aria CTC

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für den Lucci Air Aria CTC Deckenventilator. Die Installation muss zwingend durch einen zugelassenen Elektriker erfolgen. Stellen Sie sicher, dass die Deckenstruktur ein Gewicht von mindestens 21 kg tragen kann. Der Ventilator muss so montiert werden, dass die Flügel mindestens 2,1 m über dem Boden hängen. Ein allpoliger Trennschalter muss gemäß den örtlichen Verkabelungsvorschriften in die feste Verkabelung integriert werden.

Installation

Packen Sie alle Komponenten vorsichtig aus und prüfen Sie diese auf Vollständigkeit. Die Montage umfasst folgende Schritte:

1. Montage der Halterung: Installieren Sie die Halterung an einem geeigneten Deckenbalken oder einer Struktur, die 21 kg tragen kann. Verwenden Sie die mitgelieferten Schrauben.
2. Aufhängen des Ventilators: Hängen Sie die Ventilatormotoreinheit in den J-Haken der Montagehalterung ein.
3. Elektrischer Anschluss: Führen Sie die Verkabelung gemäß dem Schaltplan durch. Ein allpoliger Trennschalter ist erforderlich.

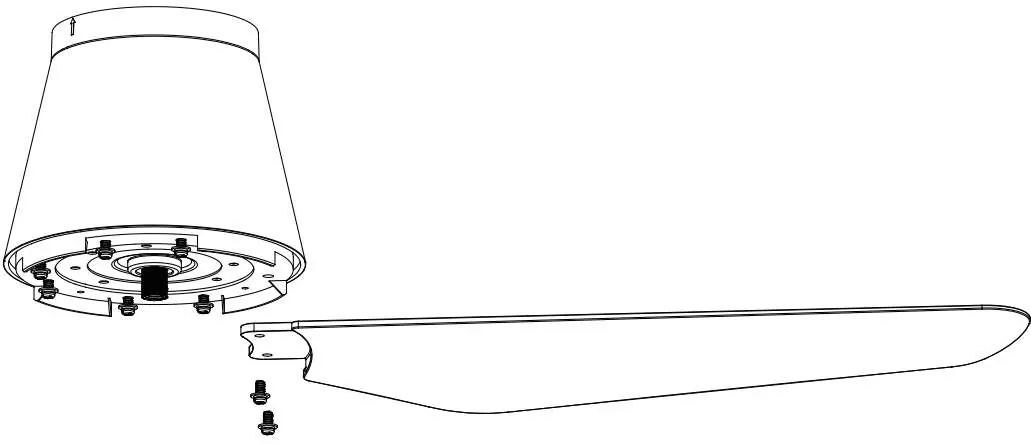

4. Montage der Flügel: Befestigen Sie die Flügel mit den mitgelieferten Schrauben und Unterlegscheiben am Motorgehäuse.

Elektrische Verkabelung

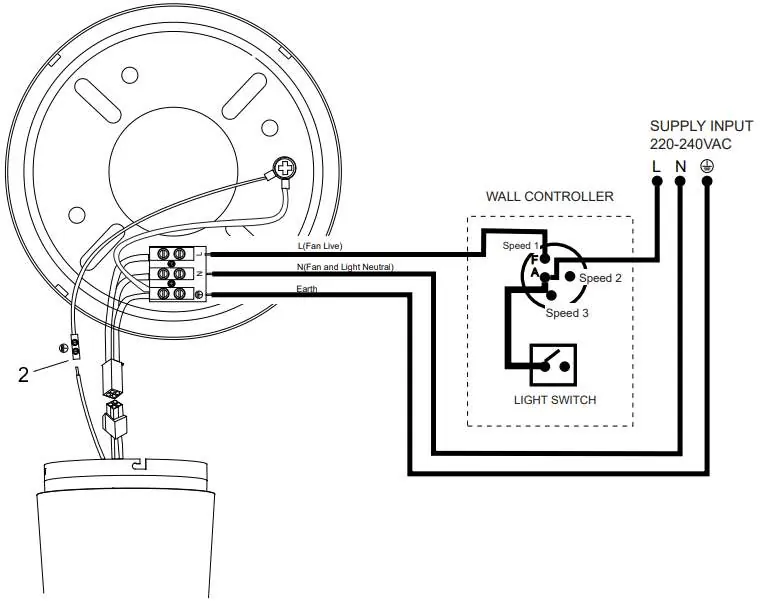

Die Anleitung enthält spezifische Schaltpläne für den Betrieb mit einem Wandschalter sowie für den Betrieb mit einer (separat erhältlichen) Fernbedienung. Stellen Sie sicher, dass das Erdungskabel korrekt an den Erdungsanschlussblock angeschlossen ist.

Bedienung

Der Ventilator kann über einen Wandschalter gesteuert werden:

• Aus: Ventilator ausgeschaltet.
• Stufe 3: Niedrige Geschwindigkeit.
• Stufe 2: Mittlere Geschwindigkeit.
• Stufe 1: Hohe Geschwindigkeit.

Der Ventilator verfügt über einen Umschalter für den Sommer- und Winterbetrieb:

• Sommer-Modus: Der Schalter steht auf SUMMER. Der Ventilator dreht sich gegen den Uhrzeigersinn, um einen kühlenden Luftstrom nach unten zu erzeugen.
• Winter-Modus: Der Schalter steht auf WINTER. Der Ventilator dreht sich im Uhrzeigersinn, um warme Luft nach unten zu drücken und die Wärmeverteilung zu verbessern.

Wartung und Pflege

Schalten Sie vor jeder Reinigung den Strom am Hauptschalter aus. Reinigen Sie den Ventilator alle 6 Monate mit einer weichen Bürste oder einem fusselfreien Tuch. Verwenden Sie keine organischen Lösungsmittel oder Reinigungsmittel. Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Der Motor ist mit dauergeschmierten Kugellagern ausgestattet und benötigt kein Öl.
