Installations- und Bedienungsanleitung für Hitachi RCD-(0.8-6.0)FSR 2-Wege-Kassette
Schnellstartanleitung und Installationshandbuch für die Hitachi RCD-(0.8-6.0)FSR 2-Wege-Kassette. Wichtige Hinweise zu Sicherheit, Installation, Wartung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Handbuch enthält Installations- und Bedienungsanweisungen für die Hitachi RCD-(0.8-6.0)FSR 2-Wege-Kassette. Es deckt Sicherheit, Montage, elektrische Verkabelung, Wartung und Fehlerbehebung ab. S. 1, 33
Wichtigste Schritte
- Reinigung des Luftfilters S. 38
- Installation der Aufhängungsbolzen S. 50, 51
- Elektrische Verkabelung S. 57, 58, 59
Erste Inbetriebnahme
- Schalten Sie die Stromversorgung ca. 12 Stunden vor dem Start ein, um das Kompressoröl zu erwärmen. S. 35, 58
Weitere 5 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Betrieb gestoppt
Überprüfen Sie die Stromversorgung und den Bewegungssensor.
S. 40Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| 01 | Aktivierung der Schutzvorrichtung (Schwimmerschalter) | Überprüfen Sie den Abfluss. | S. 43 |
Wartung und Reset
- Wählen Sie im Menü 'Filter sign reset' und bestätigen Sie mit 'OK'. S. 38
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 1~ 230V 50Hz | Nennspannung | S. 58 |
Wo es im PDF steht
- Sicherheitshinweise S. 5, 6, 7, 8
- Installation S. 46, 47, 48, 49
- Elektrische Verkabelung S. 57, 58, 59, 60
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

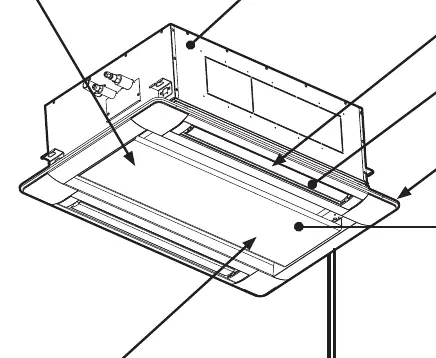

Dieses Dokument enthält Installations- und Bedienungsanweisungen für die Hitachi RCD-(0.8-6.0)FSR 2-Wege-Kassette. Es ist für qualifiziertes Fachpersonal bestimmt, das mit den Sicherheitsvorschriften für Klimaanlagen vertraut ist. Vor Beginn der Arbeiten müssen die Anweisungen sorgfältig gelesen werden, um Fehlfunktionen oder schwere Schäden zu vermeiden.
Sicherheitshinweise
Die Geräte verwenden Kältemittel (R32 oder R410A). R32 ist ein brennbares Kältemittel der Klasse A2L. Bei Leckagen besteht Entzündungsgefahr. R410A ist nicht brennbar, kann jedoch bei Kontakt mit Feuer giftige Gase bilden. Die Installation muss den nationalen und lokalen Vorschriften sowie der EN378 entsprechen.
Installation
Die Installation umfasst die Montage der Aufhängungsbolzen, die Verlegung der Kältemittelleitungen, die Installation der Abflussleitungen und die elektrische Verkabelung. Achten Sie auf eine ausreichende Tragfähigkeit der Decke und halten Sie die vorgeschriebenen Abstände für Wartungsarbeiten ein. Die Kältemittelleitungen müssen sauber und trocken gehalten werden. Elektrische Anschlüsse müssen gemäß den Schaltplänen und unter Verwendung der korrekten Kabelquerschnitte erfolgen.
Bedienung
Die Klimaanlage ist für den Standardbetrieb konzipiert. Vermeiden Sie das Offenlassen von Fenstern oder Türen während des Betriebs. Nutzen Sie die "AUTO"-Einstellung für das Luftvolumen. Die empfohlene Solltemperatur liegt beim Kühlen zwischen 27°C und 29°C und beim Heizen zwischen 18°C und 20°C.
Wartung
Reinigen Sie den Luftfilter regelmäßig, wenn die Filteranzeige aufleuchtet. Verwenden Sie zum Reinigen des Luftfilters einen Staubsauger oder waschen Sie ihn mit Wasser oder neutralem Reinigungsmittel. Trocknen Sie den Filter im Schatten. Betreiben Sie das Gerät niemals ohne Luftfilter, da dies den Wärmetauscher verstopfen kann.
Fehlerbehebung
Bei Betriebsstörungen überprüfen Sie zunächst die Stromversorgung und ob Hindernisse den Luftstrom blockieren. Die Fernbedienung zeigt im Fehlerfall Alarmcodes an. Wenden Sie sich bei ungelösten Problemen an Ihren Hitachi-Händler oder Vertragspartner.
Herstellerinformationen
Hitachi, Ltd.
Praktische Hilfe
Typische Probleme
Betrieb gestoppt
Überprüfen Sie die Stromversorgung und ob der Bewegungssensor das Gerät aufgrund von Abwesenheit gestoppt hat.
Nebel aus dem Innengerät
Kann bei hoher Luftfeuchtigkeit oder niedriger Auslasstemperatur auftreten. Erhöhen Sie die Solltemperatur und das Luftvolumen.
Geruch aus dem Innengerät
Kann durch Zigarettenrauch oder Raumgerüche entstehen. Lüften Sie den Raum und reinigen Sie den Luftfilter.
Kondenswasserbildung
Tritt bei hoher Luftfeuchtigkeit (ca. 80%) über längere Zeit auf. Überprüfen Sie die Isolierung.
Vor der Verwendung
- Stellen Sie sicher, dass die Hauptstromversorgung eingeschaltet ist.
- Prüfen Sie, ob das Außengerät frei von Schnee oder Eis ist.
- Stellen Sie sicher, dass keine Hindernisse den Lufteinlass oder -auslass blockieren.
- Überprüfen Sie, ob der Abfluss frei ist.
- Stellen Sie sicher, dass die Fernbedienung korrekt funktioniert.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- R32 Kältemittel
- Brennbares Kältemittel (Klasse A2L). Erfordert bei Mengen ab 1,84 kg eine Mindestbodenfläche für den Installationsraum.
- R410A Kältemittel
- Nicht brennbares Kältemittel. Bei Leckagen in geschlossenen Räumen besteht Erstickungsgefahr, da es schwerer als Luft ist.
- Stromversorgung
- 1~ 230V 50Hz. Die Spannung muss innerhalb von ±10% der Nennspannung liegen.
Abbildungen und Diagramme

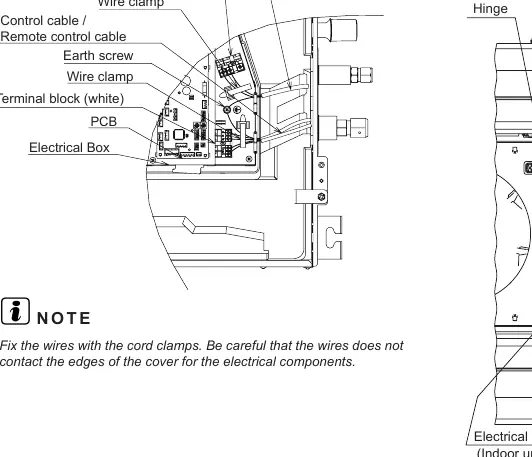

- Schaltpläne für die elektrische Verkabelung (Case A/B) zeigen die korrekte Verbindung zwischen Innen- und Außengerät.

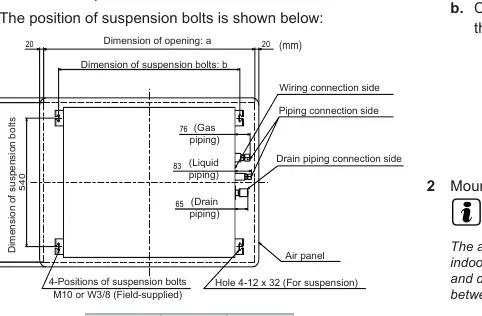

- Die Abbildung zur Aufhängung zeigt die Position der Bolzen und die erforderlichen Abstände.

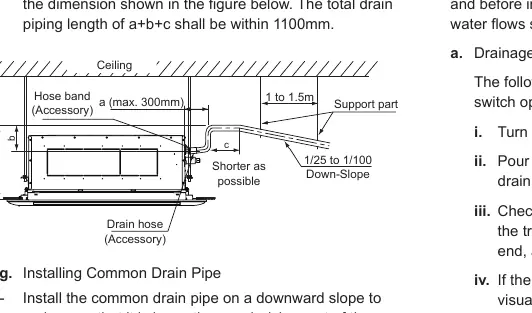

- Die Abbildung zur Abflussleitung zeigt das erforderliche Gefälle von 1/25 bis 1/100.
Modellkompatibilität
- Nur für RCD-(0.8-6.0)FSR Modelle.
- Die Kombination mit dem Außengerät muss gemäß der technischen Dokumentation erfolgen.
- Nicht R410A und R32 Kältemittel mischen.
