Bedienungsanleitung für Hitachi C 10FL Tischkreissäge

Schnellstartanleitung und umfassender Leitfaden für die Hitachi C 10FL Tischkreissäge. Erfahren Sie alles über Montage, sichere Bedienung, Wartung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage des Untergestells (Fig. A) Seite 12 Ausrichtung des Sägeblatts (Fig. M) Seite 16 Einstellung des Parallelanschlags (Fig. R) Seite 18

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Hitachi C 10FL Tischkreissäge. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Die Montage erfordert etwa 50-70 Minuten und sollte von zwei Personen durchgeführt werden. Stellen Sie sicher, dass das Gerät an einen ordnungsgemäß geerdeten Stromkreis angeschlossen ist.

Montage und Installation

Die Montage umfasst den Aufbau des Untergestells, die Installation der Tischverlängerungen, der Führungsschienen, des Sägeblattschutzes und der Handräder. Achten Sie darauf, alle Schrauben festzuziehen, ohne das Gehäuse zu beschädigen. Das Gerät muss auf einer ebenen Fläche stehen und darf nicht wackeln.

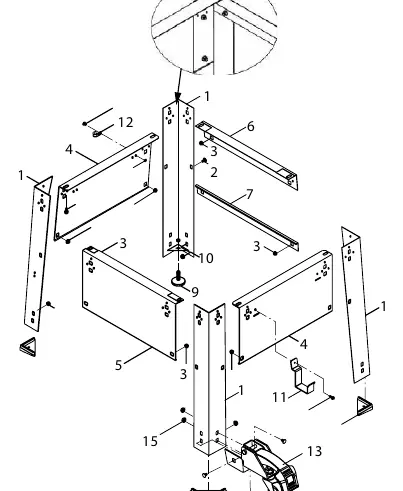

Montage des Untergestells (Fig. A)
Montage des Untergestells (Fig. A)

Sicherheitshinweise

  • Verwenden Sie immer den Sägeblattschutz, den Spaltkeil und die Rückschlagsicherungen.
  • Tragen Sie bei allen Arbeiten einen Augenschutz.
  • Führen Sie niemals Freihandschnitte durch; verwenden Sie immer den Parallelanschlag oder die Gehrungslehre.
  • Halten Sie Hände und Körper fern vom Sägeblattweg.
  • Trennen Sie das Gerät vor Wartungsarbeiten oder Zubehörwechseln immer vom Stromnetz.

Bedienung

Die Säge bietet verschiedene Schnittarten:

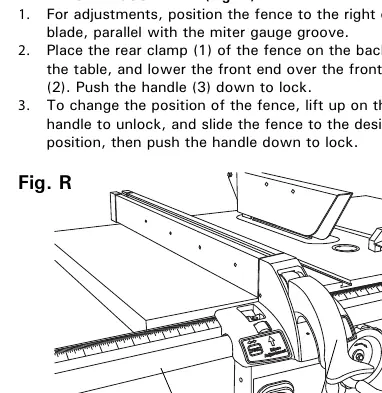

Einstellung des Parallelanschlags (Fig. R)
Einstellung des Parallelanschlags (Fig. R)
  • Längsschnitte (Ripping): Verwenden Sie den Parallelanschlag. Führen Sie das Werkstück langsam und gleichmäßig zu. Verwenden Sie bei schmalen Werkstücken unbedingt einen Schiebestock.
  • Querschnitte (Crosscutting): Verwenden Sie die Gehrungslehre. Entfernen Sie den Parallelanschlag, um ein Einklemmen des Werkstücks zu verhindern.
  • Dado-Schnitte: Erfordern den speziellen Dado-Einsatz und die Entfernung des Standard-Sägeblattschutzes.

Wartung und Pflege

Halten Sie das Gerät sauber und frei von Sägemehl. Schmieren Sie bewegliche Teile wie Gewindestangen mit Graphit oder Silikon, um Staubansammlungen zu vermeiden. Überprüfen Sie regelmäßig die Ausrichtung von Sägeblatt, Spaltkeil und Anschlägen. Bei übermäßigem Spiel in den Einstellmechanismen wenden Sie sich an ein autorisiertes Hitachi-Servicecenter.

Ausrichtung des Sägeblatts (Fig. M)
Ausrichtung des Sägeblatts (Fig. M)

Fehlerbehebung

Bei Problemen wie Startschwierigkeiten, ungenauen Schnitten oder Vibrationen konsultieren Sie die Fehlerbehebungstabelle in der Anleitung. Häufige Ursachen sind falsch eingestellte Anschläge, ein stumpfes Sägeblatt oder eine unsichere Montage auf der Werkbank.

Herstellerinformationen

Hitachi, Ltd.

Markenprofil
Herstellerwebsite https://www.hitachiglobal.com Support https://www.hitachiglobal.com

Praktische Hilfe

Typische Probleme

Säge startet nicht

Prüfen Sie, ob das Gerät eingesteckt ist, die Sicherung herausgesprungen ist oder das Kabel beschädigt ist.

Material klemmt am Spaltkeil

Überprüfen und korrigieren Sie die Ausrichtung des Spaltkeils zum Sägeblatt.

Maschine vibriert stark

Stellen Sie sicher, dass die Säge sicher auf der Werkbank montiert ist und auf einem ebenen Untergrund steht.

Ungenaues Schnittbild

Überprüfen Sie die Ausrichtung des Sägeblatts mit einem Winkelmesser und justieren Sie die Anschläge neu.

Vor der Verwendung

  • Sägeblatt ist fest auf dem Dorn montiert.
  • Neigungswinkel-Arretierung ist festgezogen.
  • Parallelanschlag ist korrekt ausgerichtet und parallel zur Gehrungsnut.
  • Sägeblattschutz ist montiert und funktioniert einwandfrei.
  • Schutzbrille wird getragen.
  • Arbeitsbereich ist sauber und gut beleuchtet.

Technische Daten in der Praxis

Motorleistung
3.0 PS (maximale Leistung), Induktionsmotor.
Sägeblattgröße
10 Zoll (254 mm).
Schnitttiefe
Max. 3-3/8 Zoll bei 90°, 2-1/4 Zoll bei 45°.

Abbildungen und Diagramme

  • Fig. A: Montage des Untergestells.
  • Fig. G/H: Montage und Ausrichtung des Sägeblattschutzes und Spaltkeils.
  • Fig. I: Entfernen und Installieren des Sägeblatts.
  • Fig. M: Ausrichtung des Sägeblatts parallel zur Gehrungsnut.
  • Fig. R: Einstellung des Parallelanschlags.

Modellkompatibilität

  • Werkseitig für 120V/240V Betrieb verdrahtet.
  • Erfordert 15A (bei 120V) oder 7.5A (bei 240V) träge Sicherung oder Schutzschalter.
  • Dado-Schnittbreite darf 13/16 Zoll nicht überschreiten.
