Bedienungsanleitung für Oberfräse Hitachi M 12V2 und M 12SA2

Schnellstartanleitung und Bedienungshilfe für die Hitachi Oberfräsen M 12V2 und M 12SA2. Erfahren Sie alles über Montage, Fräserwechsel, Tiefeneinstellung und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bauteile (Fig. 1-1, Fig. 1-2) Seite 9 Fräserwechsel (Fig. 2) Seite 11 Einstellung der Frästiefe (Fig. 3, Fig. 4) Seite 12 Montage der Parallelführung (Fig. 14) Seite 14 Staubführung (Fig. 16) Seite 15

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für die Hitachi Oberfräsen der Modelle M 12V2 und M 12SA2. Es umfasst Sicherheitsvorschriften, Montageanweisungen, Betriebshinweise sowie Wartungsinformationen. Lesen Sie dieses Handbuch vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um Verletzungen oder Schäden zu vermeiden.

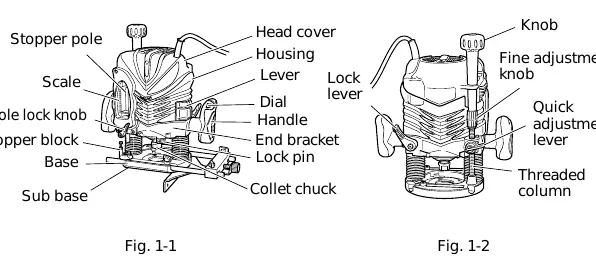

Übersicht der Bauteile (Fig. 1-1, Fig. 1-2)
Übersicht der Bauteile (Fig. 1-1, Fig. 1-2)

Sicherheitshinweise

  • Allgemeine Sicherheit: Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Betreiben Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
  • Elektrische Sicherheit: Verwenden Sie nur passende Steckdosen. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen. Schützen Sie das Gerät vor Regen und Nässe.
  • Persönliche Schutzausrüstung: Tragen Sie immer einen Augenschutz. Bei längerem Gebrauch ist ein Gehörschutz erforderlich.
  • Doppelisolierung: Das Gerät verfügt über eine Doppelisolierung. Reparaturen dürfen nur von autorisierten Hitachi-Servicezentren durchgeführt werden.

Vorbereitung und Montage

Fräserwechsel (Fig. 2)
Fräserwechsel (Fig. 2)

Fräser installieren und entfernen

  1. Trennen Sie das Gerät vom Stromnetz.
  2. Reinigen Sie den Schaft des Fräsers und setzen Sie ihn in die Spannzange ein.
  3. Drücken Sie den Sperrstift, um die Spindel zu arretieren.
  4. Ziehen Sie die Spannzangenmutter mit dem 23-mm-Schlüssel fest.
  5. Stellen Sie sicher, dass der Sperrstift nach dem Festziehen wieder gelöst ist.

Bedienung der Oberfräse

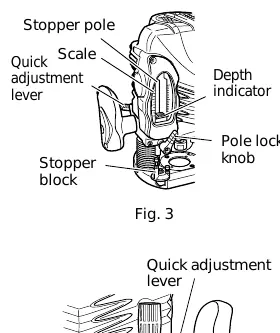

Einstellung der Frästiefe (Fig. 3, Fig. 4)
Einstellung der Frästiefe (Fig. 3, Fig. 4)
Montage der Parallelführung (Fig. 14)
Montage der Parallelführung (Fig. 14)
Staubführung (Fig. 16)
Staubführung (Fig. 16)

Einstellung der Frästiefe

  1. Platzieren Sie das Gerät auf einer ebenen Fläche.
  2. Lösen Sie den Klemmhebel und senken Sie das Gerät ab, bis der Fräser die Oberfläche berührt.
  3. Verwenden Sie den Tiefenanschlag und die Skala, um die gewünschte Frästiefe einzustellen.
  4. Nutzen Sie den Feinjustierknopf für präzise Anpassungen.

Betrieb

Schalten Sie das Gerät erst ein, wenn der Fräser das Werkstück nicht berührt. Warten Sie, bis die volle Drehzahl erreicht ist, bevor Sie mit dem Fräsen beginnen. Führen Sie die Oberfräse in der korrekten Vorschubrichtung, um optimale Ergebnisse zu erzielen.

Wartung und Inspektion

  • Überprüfen Sie regelmäßig alle Schrauben auf festen Sitz.
  • Halten Sie die Motorwicklungen sauber und trocken.
  • Verwenden Sie nur Original-Ersatzteile von Hitachi.
  • Reparaturen müssen von einem autorisierten Hitachi-Servicezentrum durchgeführt werden.

Herstellerinformationen

Hitachi, Ltd.

Markenprofil
Herstellerwebsite https://www.hitachiglobal.com Support https://www.hitachiglobal.com

Praktische Hilfe

Typische Probleme

Hohes Pfeifgeräusch beim Fräsen

Der Fräser ist abgenutzt. Ersetzen Sie ihn durch einen neuen.

Überlastschutz löst aus

Entfernen Sie die Last sofort, schalten Sie das Gerät aus und wieder ein.

Vibrationen oder Wackeln

Der Fräser ist möglicherweise nicht korrekt installiert. Prüfen Sie den Sitz.

Vor der Verwendung

  • Spannungsversorgung prüfen (120V AC).
  • Fräser auf Risse oder Schäden prüfen.
  • Sicherstellen, dass der Schalter auf OFF steht.
  • Arbeitsbereich von Nägeln und Fremdkörpern befreien.
  • Augenschutz und Gehörschutz anlegen.

Technische Daten in der Praxis

Spannzangengröße
1/2 Zoll (12,7 mm) und 1/4 Zoll (6,35 mm).
Leerlaufdrehzahl
8.000 - 22.000/min (M12V2) oder 22.000/min (M12SA2).

Abbildungen und Diagramme

  • Fig. 1-1/1-2: Übersicht der Bauteile und Bedienelemente.
  • Fig. 2: Fräserwechsel und Verwendung des Sperrstifts.
  • Fig. 4-7: Einstellung der Frästiefe und Feinjustierung.
  • Fig. 14: Montage der Parallelführung.

Modellkompatibilität

  • Nur für 120V AC Stromnetze geeignet.
  • Verwenden Sie nur autorisierte Hitachi-Ersatzteile.
