Installationsanleitung für Hitachi Klimaanlage 1.5TR
Detaillierte Installationsanleitung für Hitachi Klimaanlagen (1.5TR - 4.0TR). Enthält Anweisungen zur elektrischen Verkabelung, Kältemittelleitungen, Wartung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Installationsanleitung für Hitachi Klimaanlagen (1.5TR bis 4.0TR). Es deckt die Installation der Kondensat- und Kältemittelleitungen, die elektrische Verkabelung, Wartungsarbeiten und Fehlerbehebung ab. S. 1, 15, 19
Wichtigste Schritte
- Reinigung des Luftfilters S. 13
- Elektrische Verkabelung S. 16, 19
Wartung und Reset
- Luftfilterreinigung alle 15 Tage S. 13
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| MCB 1.5TR | 16A | Empfohlener Leitungsschutzschalter für 1.5TR Modell. | S. 18 |
| MCB 2.0TR | 20A | Empfohlener Leitungsschutzschalter für 2.0TR Modell. | S. 18 |
Wo es im PDF steht
- Installation Kondensatleitung S. 15
- Elektrische Verkabelung S. 16, 17, 18, 19
- Kältemittelleitungen S. 23, 24, 25
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Wartungsanweisungen für Hitachi Klimaanlagen mit Kapazitäten von 1.5TR bis 4.0TR. Es ist für qualifiziertes Fachpersonal bestimmt und deckt die Installation der Kondensat- und Kältemittelleitungen, die elektrische Verkabelung sowie die regelmäßige Wartung ab. Bitte beachten Sie, dass die Installation gemäß den lokalen Vorschriften erfolgen muss.
Installation der Kondensatleitung
Die Kondensatleitung muss mit einem Gefälle von 1/25 bis 1/100 verlegt werden, um einen ordnungsgemäßen Abfluss zu gewährleisten. Bei einer relativen Luftfeuchtigkeit von über 80 % ist die Installation einer bauseitigen zusätzlichen Auffangwanne unter dem Kühlgerät erforderlich.
Elektrische Verkabelung
Die elektrische Installation erfordert die Verwendung der spezifizierten Kabelquerschnitte und Leitungsschutzschalter (MCB), die je nach Modell (1.5TR, 2.0TR, 3.0TR, 4.0TR) variieren. Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist. Der Hauptschalter sollte während der Wartungsarbeiten in der AUS-Position verriegelt sein.
- Verwenden Sie für die Verkabelung geeignete Werkzeuge wie einen elektrischen Tester und eine Stromzange.
- Stellen Sie sicher, dass die Phasenbelegung (L, N, COMP) korrekt am Klemmbrett angeschlossen ist.

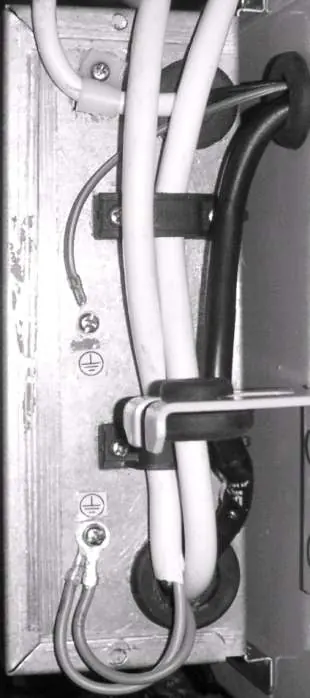

- Verwenden Sie für die Erdung die vorgesehenen Schrauben und Unterlegscheiben.
Kältemittelleitungen
Die Installation der Kältemittelleitungen erfordert Präzision bei der Bördelung und Evakuierung. Verwenden Sie nur saubere, trockene Rohre. Nach der Installation muss das System evakuiert werden, um Feuchtigkeit und Luft zu entfernen. Bei Leitungslängen über 5 Metern ist eine zusätzliche Kältemittelfüllung erforderlich (20 g pro Meter).
Wartung und Reinigung
Der Luftfilter sollte alle 15 Tage gereinigt werden, um die Kühlleistung zu erhalten und Geräusche zu vermeiden. Verwenden Sie zur Reinigung einen Staubsauger oder waschen Sie den Filter bei Bedarf mit neutralem Reinigungsmittel und Wasser. Trocknen Sie den Filter im Schatten, nicht in direktem Sonnenlicht, um ein Schrumpfen zu vermeiden.
Fehlerbehebung
Bei Problemen wie "Keine Kühlung" oder "Ungenügende Kühlung" prüfen Sie zunächst die Stromversorgung, den MCB, die Einstellungen am Handgerät und ob Fenster oder Türen geschlossen sind. Stellen Sie sicher, dass der Luftstrom nicht durch Hindernisse blockiert ist und der Filter sauber ist.
Herstellerinformationen
Hitachi, Ltd.
Praktische Hilfe
Typische Probleme
Keine Kühlung (Kompressor startet nicht)
Hauptschalter prüfen, MCB-Nennleistung kontrollieren, Verkabelung auf Fehler prüfen, Stromversorgung sicherstellen, Betriebsmodus am Handgerät auf ON stellen.
Ungenügende Kühlung
Temperatureinstellung prüfen, Fenster und Türen schließen, Luftstrom-Hindernisse entfernen, Luftfilter reinigen, externe Wärmequellen entfernen.
Vor der Verwendung
- Sicherstellen, dass die Absperrventile geschlossen sind.
- Elektrische Komponenten gemäß der Tabelle für das spezifische Modell prüfen.
- Kältemittelleitungen auf Dichtheit prüfen.
- Kondensatleitung mit korrektem Gefälle verlegen.
- Erdungsanschlüsse festziehen.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Schaltpläne zeigen die korrekte Verdrahtung zwischen Innengerät (IDU) und Außengerät (ODU).
- Die Zeichnungen zur Kondensatleitung verdeutlichen das notwendige Gefälle und die Position der Auffangwanne.
Modellkompatibilität
- Die Installation muss den lokalen Vorschriften entsprechen.
- Verwenden Sie nur vom Hersteller empfohlene oder kompatible Ersatzteile.
- Das System ist für 230V, 50Hz, 1-Phasen-Stromversorgung ausgelegt.
