Installationsanleitung für Hinkley 15774 Hardscape-Leuchte
Erfahren Sie, wie Sie die Hinkley 15774 Hardscape-LED-Leuchte sicher installieren und anschließen. Diese Anleitung enthält detaillierte Montageschritte für drei verschiedene Typen sowie wichtige elektrische Sicherheitshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Leuchte ist für den Betrieb mit Hinkley-zugelassenen 12-Volt-Wechselstromsystemen (AC) oder Nexus 15-Volt-Gleichstromsystemen (DC) ausgelegt. Vor der Installation muss die Stromversorgung zwingend unterbrochen werden. Bei Bedarf an neuer Verkabelung sollte ein qualifizierter Elektriker hinzugezogen werden.
Elektrische Installation
Die Verkabelung muss gemäß den örtlichen Bauvorschriften erfolgen. Beachten Sie folgende Schritte:
- Trennen Sie den Transformator vor der Installation oder Wartung von der Stromversorgung.
- Verlegen Sie das Kabel in unmittelbarer Nähe der Leuchte oder einer Gebäudestruktur (z. B. Haus oder Terrasse).
- Das Kabel darf maximal 15,2 cm (6 Zoll) tief vergraben werden, um es mit dem Hauptstromkabel zu verbinden.
- Isolieren Sie die beiden Adern der Leuchte ab und verbinden Sie diese mit dem Hauptstromkabel unter Verwendung der mitgelieferten silikongefüllten Drahtmuttern.
- Für eine Dimmfunktion verwenden Sie einen MLV-Dimmer auf der 120-V-Wechselstromseite des 12-V-Transformators.
Montageanleitung
Die Leuchte verfügt über eine anpassbare Montagehalterung, die die Installation erleichtert. Es stehen drei verschiedene Montagetypen (Typ 1, Typ 2, Typ 3) zur Verfügung, die sich je nach Untergrund und Einbausituation unterscheiden.
Wartung und LED-Austausch
Das LED-Modul ist mit Klebeband am Gehäuse befestigt. Um das LED-Modul zu warten oder auszutauschen, hebeln Sie es vorsichtig mit einem Schlitzschraubendreher aus dem Gehäuse.
Herstellerinformationen
Hinkley Lighting
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht dimmen
Stellen Sie sicher, dass ein MLV-Typ-Dimmer auf der 120-V-Wechselstromseite des Transformators verwendet wird.
Kabelverlegung
Das Kabel muss in der Nähe einer Gebäudestruktur geschützt werden und darf maximal 15,2 cm (6 Zoll) tief vergraben werden.
Vor der Verwendung
- Schalten Sie die Stromversorgung vor Beginn der Arbeiten aus.
- Prüfen Sie, ob Ihr System ein Hinkley-zugelassenes 12V AC oder Nexus 15V DC System ist.
- Stellen Sie sicher, dass silikongefüllte Drahtmuttern für die Kabelverbindung vorhanden sind.
- Prüfen Sie die örtlichen Bauvorschriften für die Verkabelung.
Technische Daten in der Praxis
- 12V AC / 15V DC
- Erforderliche Systemspannung für den Betrieb der Leuchte.
Abbildungen und Diagramme

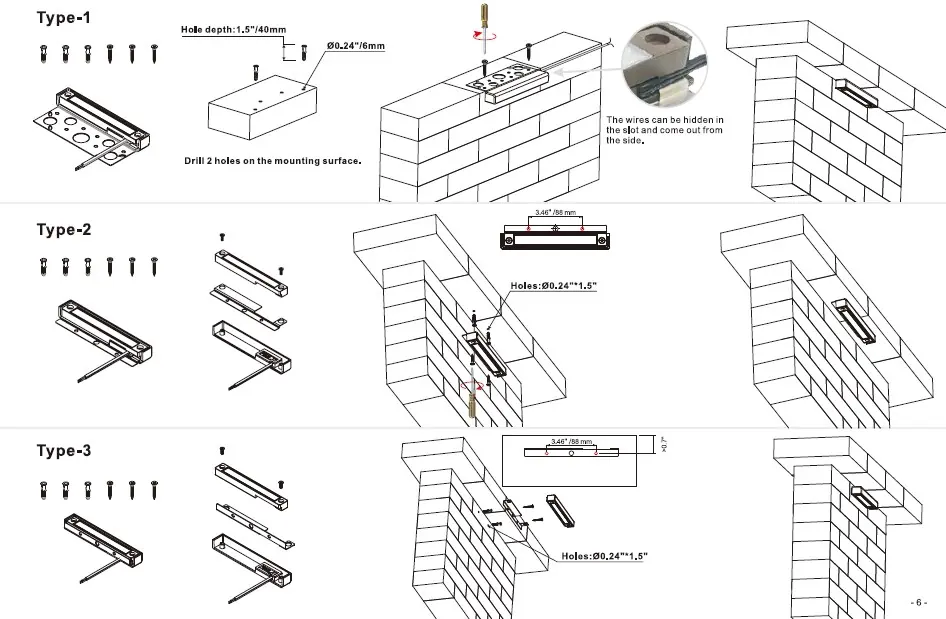

- Typ 1: Montage auf flacher Oberfläche mit Schraubbefestigung.
- Typ 2: Montage mit vertikaler Ausrichtung.
- Typ 3: Montage mit spezifischer Halterungskonfiguration.
Modellkompatibilität
- Kompatibel mit Hinkley 12V AC Systemen.
- Kompatibel mit Nexus 15V DC Systemen.
