Diese Anleitung beschreibt die Installation und Inbetriebnahme der WiZ 12V Ground Spot Extension. Das System ist für den Außenbereich konzipiert (IP65). Beachten Sie, dass maximal 5 Einheiten in einer Kette miteinander verbunden werden dürfen. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten unterbrochen ist.

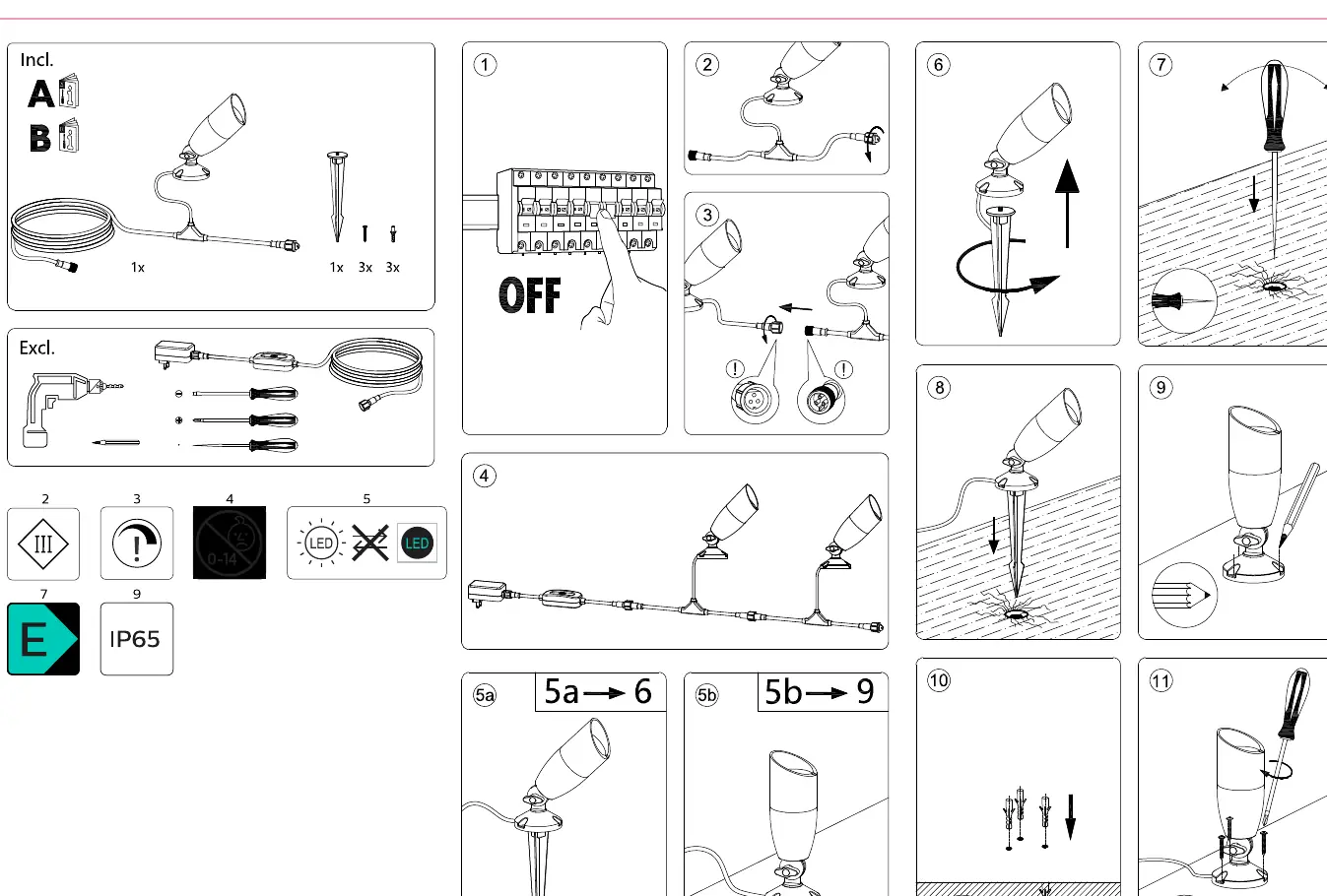

Installation

Schalten Sie die Stromversorgung aus.
Verbinden Sie die Kabel der Strahler miteinander. Achten Sie darauf, dass die Steckverbindungen fest sitzen.
Montieren Sie den Erdspieß am Strahlergehäuse.
Platzieren Sie den Strahler an der gewünschten Stelle im Boden.
Verbinden Sie die Kette mit dem Hauptstromkabel.
Richten Sie den Strahlerkopf nach der Installation in den gewünschten Winkel aus.

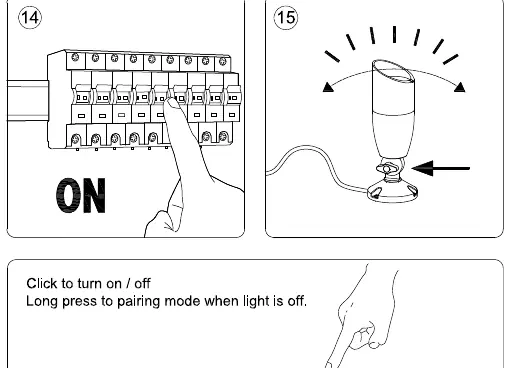

Bedienung und Kopplung

Die Steuerung der Beleuchtung erfolgt über die WiZ-App. Um das Gerät in den Kopplungsmodus zu versetzen:

Ein-/Ausschalten: Ein kurzes Klicken schaltet das Licht ein oder aus.
Kopplungsmodus: Wenn das Licht ausgeschaltet ist, halten Sie die Taste gedrückt, um den Kopplungsmodus zu aktivieren.

Sicherheitshinweise

Das System ist nach IP65 zertifiziert (staubdicht und strahlwassergeschützt).
Maximale Anzahl an Strahlern pro Kette: 5 Stück.
Halten Sie einen Mindestabstand von 0,305 m (1 Fuß) zu Anschlüssen ein, um eine sichere Verbindung zu gewährleisten.

Praktische Hilfe

Typische Probleme

Gerät lässt sich nicht koppeln

Stellen Sie sicher, dass das Licht ausgeschaltet ist, und halten Sie die Taste gedrückt, um den Kopplungsmodus erneut zu starten.

Lichtkette funktioniert nicht

Überprüfen Sie, ob die maximale Anzahl von 5 Strahlern überschritten wurde und ob alle Kabelverbindungen fest eingerastet sind.

Vor der Verwendung

Stromversorgung vor der Installation ausschalten.
Prüfen, ob die Anzahl der Strahler 5 nicht überschreitet.
Sicherstellen, dass alle Kabelverbindungen fest sitzen.
Abstand von mindestens 0,305 m zu Anschlüssen einhalten.
