Bedienungsanleitung für Hilti DC-EX 125/5"M Staubabsaugung

Wichtige Informationen aus der Anleitung

Die Hilti DC-EX 125/5"M Staubabsaugung ist für das Trennen und Schlitzen von mineralischen Untergründen, insbesondere Mauerwerk, mit 125 mm Scheiben konzipiert. Sie muss in Kombination mit einem Hilti Staubsauger verwendet werden. Der Betrieb ist ausschließlich ohne Wasser gestattet.

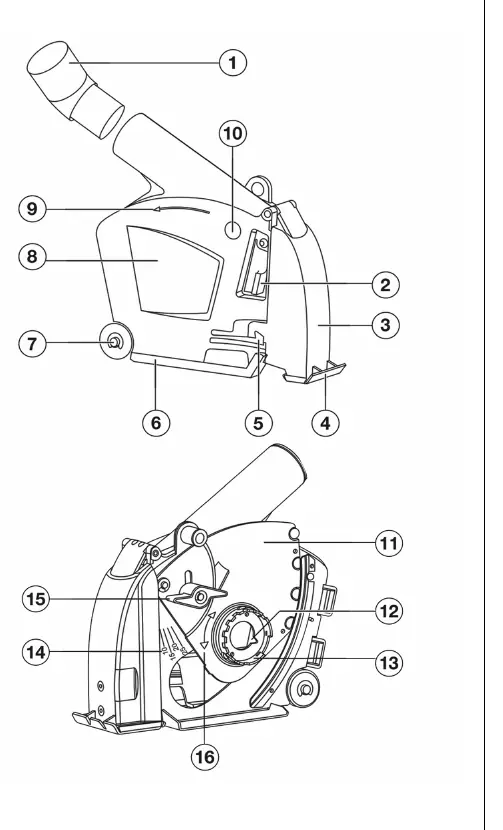

Produktbeschreibung

Das System besteht aus einer Haube mit integriertem Anschluss für die Staubabsaugung, einem verstellbaren Gleitschuh zur Tiefeneinstellung und einem Frontclip für den Zugang zu Ecken. Die Haube ist für die Verwendung mit zugelassenen Hilti Winkelschleifern vorgesehen.

Montage und Inbetriebnahme

Haube montieren

1. Setzen Sie die Schutzhaube so auf den Spindelhals, dass die Dreieck-Markierungen an der Haube und am Gerät übereinstimmen.
2. Schwenken Sie das Gerät radial in die gewünschte Arbeitsposition und betätigen Sie gleichzeitig die Klinke am Winkelschleifer, bis diese hörbar einrastet.

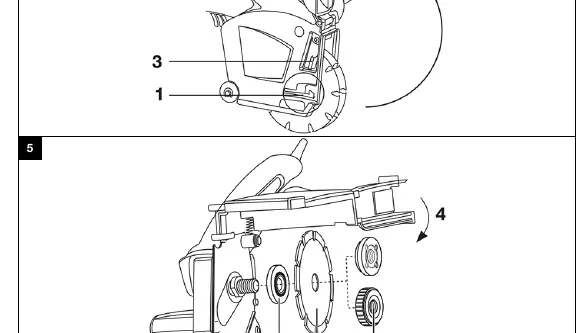

Diamant-Trennscheibe montieren

1. Entfernen Sie den Aufnahmeflansch für die Spindel.
2. Schrauben Sie den Adapter auf die Spindel und ziehen Sie ihn fest.
3. Setzen Sie die Diamant-Trennscheibe in der vorgegebenen Drehrichtung auf.
4. Bei Schlitzanwendungen: Setzen Sie die Distanzringe für die gewünschte Schlitzbreite ein.
5. Schrauben Sie die Spannmutter auf und ziehen Sie diese mit dem Spannschlüssel fest.
6. Schließen Sie die Haube.

Bedienung

Die Haube verfügt über eine Eintauchfunktion, die über eine Feststellschraube deaktiviert werden kann. Zur Einstellung der Schnitttiefe lösen Sie die Feststellschraube, drücken die Rückwand in die gewünschte Position und ziehen die Schraube wieder fest. Die Markierungen auf der Haube helfen bei der präzisen Schnittpositionierung.

Sicherheitshinweise

• Tragen Sie immer persönliche Schutzausrüstung, insbesondere Schutzbrille, Gehörschutz und Schutzhandschuhe.
• Verwenden Sie einen Atemschutz, um Reststaub von Gesicht und Atemwegen fernzuhalten.
• Verwenden Sie auch bei montierter Haube immer den Seitenhandgriff des zugelassenen Hilti Gerätes.
• Das Gerät darf nur von autorisiertem, eingewiesenem Personal bedient werden.

Technische Daten

• Gewicht: 1,35 kg
• Scheibendurchmesser: 125 mm
• Maximale Schnitttiefe: 28 mm
• Schnittbreite bei Doppelscheiben: 25 mm
