Bedienungsanleitung Winkelschleifer Hilti AG 125-20SE
Schnellstartanleitung für den Hilti AG 125-20SE Winkelschleifer. Enthält Informationen zu Montage, Betrieb, Sicherheitshinweisen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die Original-Bedienungsanleitung für den Hilti Winkelschleifer AG 125-20SE. Vor der Verwendung müssen alle Sicherheits- und Warnhinweise gelesen und verstanden werden. Das Gerät ist für professionelle Anwender bestimmt.
Produktübersicht
Die wichtigsten Bedienelemente sind: Spindel-Arretierknopf, Ein-/Ausschalter, Geschwindigkeitsregulierung mit LED-Anzeige, Staubfilter, vibrationsgedämpfter Seitenhandgriff und Schutzhaube.
Bestimmungsgemäße Verwendung
Der Winkelschleifer ist für das Trennschleifen, Schruppschleifen, Bürsten, Sandschleifen und Fliesenbohren von metallischen und mineralischen Werkstoffen ohne Verwendung von Wasser bestimmt.
Montage und Inbetriebnahme
- Seitenhandgriff: In eine der vorgesehenen Gewindebuchsen einschrauben.
- Schutzhaube: Auf den Spindelhals setzen, bis die Dreieck-Markierungen übereinstimmen, dann in die gewünschte Position drehen, bis sie einrastet.
- Scheibenmontage: Spindel-Arretierknopf drücken, Spannflansch und Schleifscheibe aufsetzen, Spannmutter mit Spannschlüssel festziehen.
Bedienung
Die Geschwindigkeit kann über Tasten von 3000 bis 9400/min eingestellt werden. Zum Einschalten den hinteren Teil des Ein-/Ausschalters drücken und nach vorne schieben.
Wartung und Pflege
Reinigen Sie regelmäßig den Staubfilter. Bei Beschädigungen muss dieser ersetzt werden. Verwenden Sie für die Reinigung keine Sprüh- oder Dampfdruckreinigungsgeräte.
Fehlerbehebung
Bei Störungen wie "Produkt läuft nicht an" oder "Produkt schaltet sich aus" (LEDs blinken), beachten Sie die Hinweise in der Tabelle "Hilfe bei Störungen" in der vollständigen Anleitung.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Produkt läuft nicht an
Netzstromversorgung prüfen, Netzkabel/Stecker von Elektrofachkraft prüfen lassen.
Produkt schaltet sich aus (LEDs blinken schnell)
Produkt ist überlastet. Ein-/Ausschalter loslassen, erneut betätigen, ca. 30 Sek. im Leerlauf laufen lassen.
Produkt schaltet sich aus (LEDs blinken langsam)
3D ATC wurde aktiviert. Produkt aus- und wieder einschalten.
Starke Hitzeentwicklung
Elektrischen Defekt prüfen lassen oder Lüftungsschlitze reinigen.
Vor der Verwendung
- Sicherheitsanweisungen gelesen und verstanden?
- Schutzhaube korrekt montiert?
- Zusatzhandgriff montiert?
- Netzkabel auf Beschädigungen geprüft?
- Passendes Einsatzwerkzeug gewählt?
Technische Daten in der Praxis
- Bemessungsleerlaufdrehzahl
- 3000 bis 9400/min, einstellbar.
- Max. Scheibendurchmesser
- 125 mm (mit mitgelieferter Haube) oder 150 mm (mit separater Haube).
Abbildungen und Diagramme

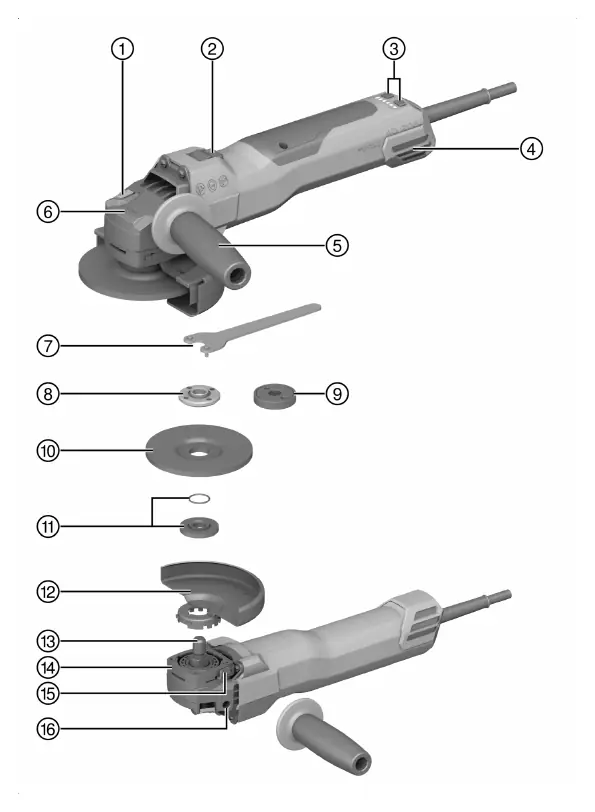

- Abbildung 1: Produktübersicht mit Bedienelementen.
- Abbildung 6: Montage der Schutzhaube.
- Abbildung 9: Montage der Schleifscheibe.
- Abbildung 14: Einschalten des Geräts.
Modellkompatibilität
- Nur für professionelle Benutzer.
- Nicht für den Einsatz mit Wasser bestimmt.
- Nur mit zugelassenen Hilti-Systemprodukten verwenden.
