Bedienungsanleitung für Hilti AG 125-20SE 01 Winkelschleifer
Schnelle Anleitung für den Hilti AG 125-20SE 01 Winkelschleifer. Erfahren Sie alles über Montage, Bedienung, Sicherheit, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungsanleitung für den Hilti AG 125-20SE 01 Winkelschleifer. Es ist für professionelle Anwender bestimmt. Vor der Inbetriebnahme müssen alle Sicherheitshinweise und Warnungen gelesen und verstanden werden, um Stromschläge, Brände oder schwere Verletzungen zu vermeiden.
Produktbeschreibung
Der Winkelschleifer ist für das Schneiden und Schleifen von Metall- und Mineralwerkstoffen, Bürsten, Schleifen und Bohren in Fliesen ohne Wasser konzipiert. Er verfügt über eine 3D Active Torque Control (3DATC), eine elektronische Drehzahlregelung (3000-9400 U/min), eine integrierte Bremse und einen Wiederanlaufschutz.
Montage und Vorbereitung
- Seitengriff: In eine der vorgesehenen Gewindebuchsen einschrauben.
- Schutzhaube: Auf den Spindelhals aufsetzen und mit dem Entriegelungsknopf in die gewünschte Position drehen.
- Scheibenwechsel: Spindelarretierung drücken, Spannmutter mit dem Schlüssel lösen oder Kwik lock Mutter von Hand lösen.
Bedienung
Zum Einschalten den hinteren Teil des Ein-/Ausschalters drücken und nach vorne schieben. Zum Ausschalten den hinteren Teil des Schalters drücken.
Wartung und Pflege
Reinigen Sie regelmäßig die Lüftungsschlitze und den Staubfilter. Bei Beschädigung des Staubfilters muss dieser ersetzt werden. Verwenden Sie zur Reinigung nur ein trockenes Tuch oder eine weiche Bürste. Keine aggressiven Reinigungsmittel verwenden.
Fehlerbehebung
Bei Störungen prüfen Sie die Stromversorgung oder ob das Gerät überlastet wurde. Bei Aktivierung der 3D ATC das Gerät aus- und wieder einschalten.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Produkt startet nicht
Stromversorgung prüfen, Kabel/Stecker auf Defekte untersuchen.
Produkt schaltet ab, LED blinkt schnell
Überlastung. Schalter loslassen, erneut drücken und ca. 30 Sek. im Leerlauf laufen lassen.
Produkt schaltet ab, LED blinkt langsam
3D ATC wurde durch plötzliche Bewegung aktiviert. Gerät aus- und wieder einschalten.
Winkelschleifer wird sehr heiß
Lüftungsschlitze reinigen, Gerät abkühlen lassen, Hilti Service kontaktieren.
Vor der Verwendung
- Sichtprüfung auf Schäden
- Korrekte Schutzhaube montiert
- Zubehör fest angezogen
- Augenschutz tragen
Technische Daten in der Praxis
- 3000 - 9400 rpm
- Einstellbarer Drehzahlbereich für verschiedene Materialien.
Abbildungen und Diagramme

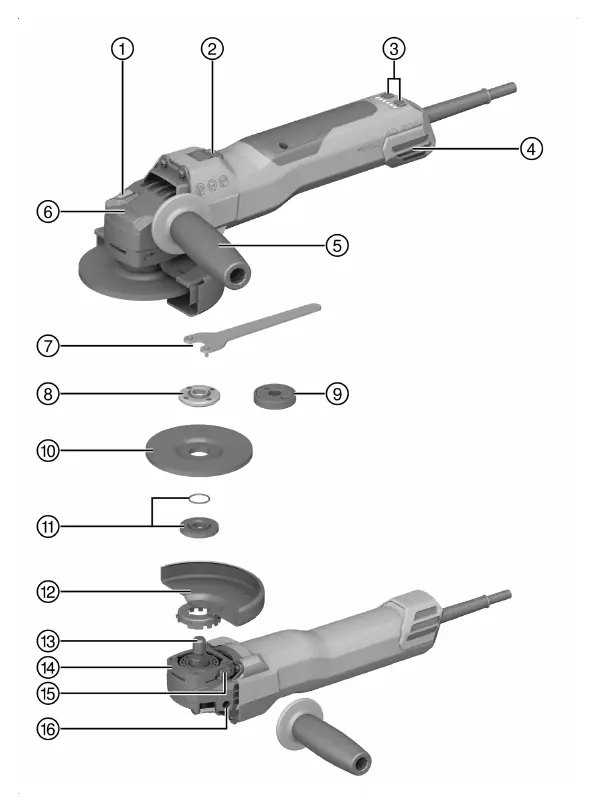

- Übersicht der Bedienelemente
- Montage der Schutzhaube
- Scheibenwechsel mit Kwik lock
- Montage von Zubehör wie Drahtbürsten
Modellkompatibilität
- Nur für 125 mm Zubehör mitgelieferte Schutzhaube verwenden.
- Für 150 mm Zubehör ist eine separate Schutzhaube erforderlich.
