Bedienungsanleitung für Winkelschleifer Hilti AG 125-15DB
Schnelle Hilfe und Bedienungsanleitung für den Hilti AG 125-15DB Winkelschleifer. Erfahren Sie alles über Sicherheit, Montage, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Hilti AG 125-15DB Winkelschleifers. Lesen Sie diese Dokumentation vor der ersten Inbetriebnahme sorgfältig durch. Beachten Sie insbesondere die Sicherheitshinweise, um Verletzungen und Schäden am Gerät zu vermeiden.
Produktbeschreibung
Der Hilti AG 125-15DB ist ein handgeführter elektrischer Winkelschleifer, der für das Schneiden, Schleifen und Schmirgeln von Metall- und Mineralwerkstoffen ohne Wasserzugabe konzipiert ist. Das Gerät verfügt über eine integrierte Bremse, einen Anlaufstrombegrenzer, eine Konstant-Elektronik, Active Torque Control (ATC), eine Wiederanlaufsperre und einen temperaturgesteuerten Motorschutz.
Sicherheitshinweise
Tragen Sie immer eine Schutzbrille, Gehörschutz, Schutzhandschuhe und bei Bedarf eine Staubschutzmaske. Halten Sie das Gerät immer mit beiden Händen an den vorgesehenen Griffen. Achten Sie darauf, dass der Arbeitsbereich sauber und gut beleuchtet ist. Verwenden Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
Montage und Inbetriebnahme
Schrauben Sie den Seitengriff in eine der vorgesehenen Gewindebuchsen. Montieren Sie die Schutzhaube, indem Sie sie auf den Spindelhals setzen und mit dem Entriegelungsknopf in die gewünschte Position drehen. Achten Sie beim Wechseln von Scheiben darauf, dass der Netzstecker gezogen ist. Verwenden Sie nur zugelassene Scheiben mit einem maximalen Durchmesser von 125 mm.
Bedienung
Zum Einschalten den Ein-/Ausschalter mit integrierter Einschaltsperre betätigen. Beim Schneiden mit moderatem Druck arbeiten und das Gerät nicht verkanten. Beim Schruppen das Gerät in einem Winkel von 5° bis 30° hin und her bewegen, um Überhitzung und Riefenbildung zu vermeiden.
Pflege und Wartung
Ziehen Sie vor allen Pflege- und Wartungsarbeiten den Netzstecker. Reinigen Sie die Lüftungsschlitze regelmäßig mit einer trockenen Bürste. Verwenden Sie zur Reinigung des Gehäuses nur ein leicht angefeuchtetes Tuch. Reparaturen an elektrischen Komponenten dürfen nur von einer Elektrofachkraft durchgeführt werden.
Fehlerbehebung
Bei Problemen wie Startschwierigkeiten, Leistungsabfall oder Überhitzung prüfen Sie die Stromversorgung, das Verlängerungskabel oder lassen Sie die Kohlebürsten von einer Elektrofachkraft prüfen. Bei anhaltenden Problemen wenden Sie sich bitte an den Hilti Service.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Produkt startet nicht
Stromversorgung unterbrochen, defektes Kabel/Stecker oder abgenutzte Kohlebürsten. Prüfen Sie die Stromquelle und lassen Sie das Gerät von einer Elektrofachkraft prüfen.
Produkt funktioniert nicht
Überlastung. Schalter loslassen und erneut betätigen, dann ca. 30 Sekunden im Leerlauf laufen lassen.
Produkt hat nicht die volle Leistung
Verlängerungskabel hat einen zu geringen Querschnitt. Verwenden Sie ein Kabel mit ausreichendem Querschnitt.
Erhöhte Temperatur am Getriebegehäuse
Kurze Bremsintervalle. Lassen Sie das Gerät im Leerlauf abkühlen.
Vor der Verwendung
- Prüfen Sie, ob der O-Ring in der Spannflansch vorhanden und unbeschädigt ist.
- Montieren Sie den Seitengriff.
- Installieren Sie die passende Schutzhaube.
- Stellen Sie sicher, dass die verwendete Scheibe für die Anwendung zugelassen ist.
- Tragen Sie geeignete persönliche Schutzausrüstung.
Technische Daten in der Praxis
- Nenndrehzahl
- 11.500/min - Die maximale Drehzahl des Geräts.
- Maximaler Scheibendurchmesser
- 125 mm - Die maximale Größe der zulässigen Schleif- oder Trennscheiben.
- Gewindedurchmesser
- M14x1.5 - Das Gewindemaß für die Aufnahme der Zubehörteile.
Abbildungen und Diagramme

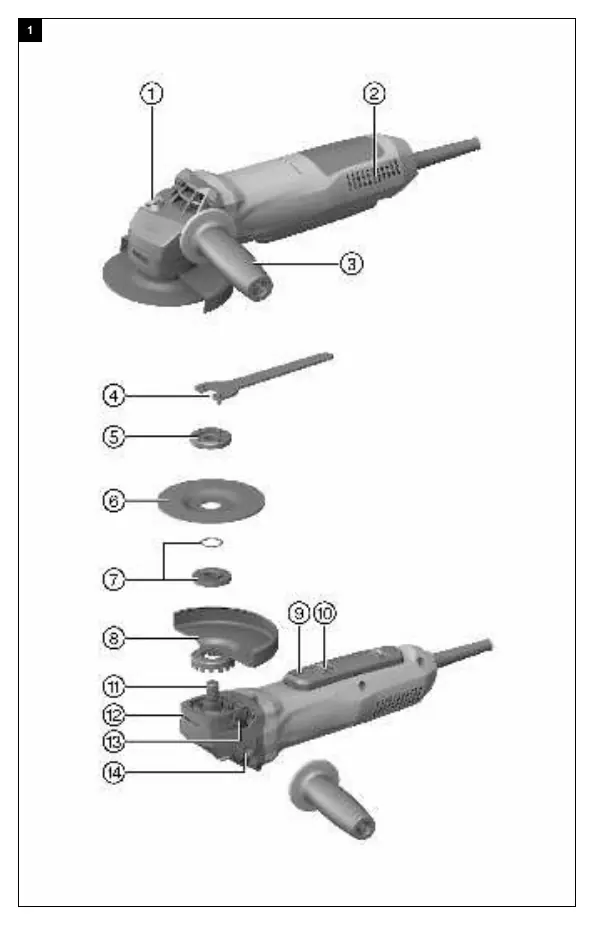

- Seite 2: Produktübersicht mit allen Bedienelementen (Spindelarretierung, Ein-/Ausschalter, Schutzhaube, etc.).
- Seite 3: Montage der Schutzhaube.

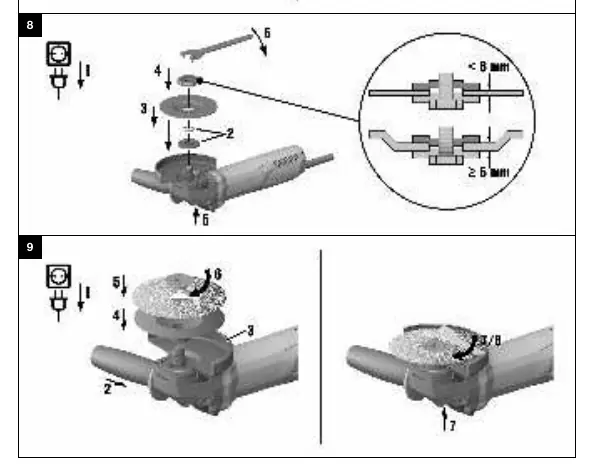

- Seite 4: Montage der Schleif- und Trennscheiben.
- Seite 5: Einschaltvorgang.
Modellkompatibilität
- Verwenden Sie nur zugelassene, faserverstärkte Scheiben mit einer maximalen Dicke von 6,4 mm (Schruppen) bzw. 3 mm (Schneiden).
- Verwenden Sie für mineralische Materialien die entsprechenden Staubschutzhauben (DG-EX 125/5" oder DC-EX 125/5"C).
