Bedienungsanleitung für Hilti AG 125-19SE Winkelschleifer
Schnelle Hilfe und Bedienungsanleitung für den Hilti AG 125-19SE Winkelschleifer. Erfahren Sie alles über Montage, Sicherheit, Betrieb und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Hilti AG 125-19SE Winkelschleifer. Das Gerät ist für das Schleifen, Trennen und Bürsten von Metallen und mineralischen Werkstoffen konzipiert. Beachten Sie unbedingt die Sicherheitshinweise, um Verletzungen zu vermeiden. Das Gerät verfügt über Funktionen wie ATC (Active Torque Control), Sanftanlauf und Drehzahlvorwahl.
Produktübersicht
Das Gerät besteht aus folgenden Hauptkomponenten:
- Spindelarretierung
- Ein-/Ausschalter
- Lüftungsschlitze
- Drehzahlvorwahlrad
- Seitengriff
- Spannschlüssel
- Spannmutter
- Kwik lock Schnellspannmutter (optional)
- Schleifscheibe / Trennscheibe
- Schutzhaube
Montage und Installation
Vor allen Arbeiten am Gerät den Netzstecker ziehen.

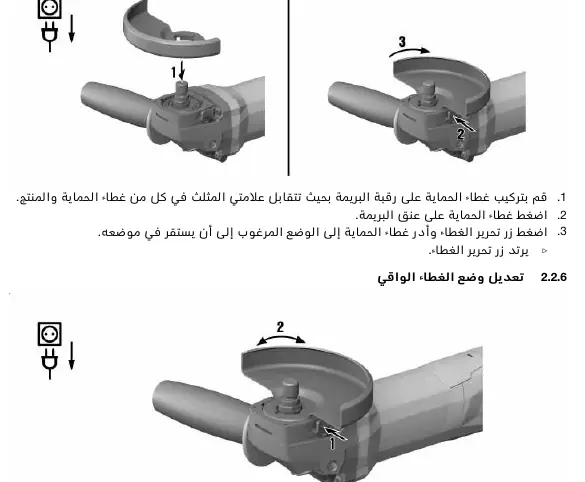

Schutzhaube montieren
- Schutzhaube auf den Spindelhals setzen, bis die Dreiecksmarkierungen an Haube und Gerät übereinstimmen.
- Schutzhaube auf den Spindelhals drücken.
- Entriegelungsknopf drücken und die Schutzhaube in die gewünschte Position drehen, bis sie einrastet.
Schleifscheibe montieren
- Netzstecker ziehen.
- Spannflansch auf korrekten Sitz des O-Rings prüfen.
- Spannflansch auf die Spindel setzen.
- Schleifscheibe auflegen.
- Spannmutter aufschrauben.
- Spindelarretierung drücken und halten.
- Spannmutter mit dem Spannschlüssel festziehen.
Betrieb
Zum Einschalten den hinteren Teil des Ein-/Ausschalters drücken und nach vorne schieben. Zum Ausschalten den hinteren Teil des Schalters drücken, wodurch dieser in die Aus-Position springt.
ATC (Active Torque Control): Das System erkennt ein drohendes Verklemmen der Scheibe und stoppt das Gerät automatisch. Zum Neustart den Ein-/Ausschalter loslassen und erneut betätigen.
Wartung und Pflege
- Lüftungsschlitze regelmäßig mit einer trockenen Bürste reinigen.
- Gehäuse nur mit einem leicht angefeuchteten Tuch reinigen. Keine silikonhaltigen Pflegemittel verwenden.
- Regelmäßige Prüfung der elektrischen Anschlüsse auf Beschädigungen.
- Reparaturen an elektrischen Teilen dürfen nur von Elektrofachkräften durchgeführt werden.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Stromversorgung prüfen, Netzstecker kontrollieren, Kabel auf Beschädigungen prüfen oder Kohlebürsten durch Fachpersonal prüfen lassen.
Gerät hat keine volle Leistung
Verlängerungskabel hat einen zu kleinen Querschnitt. Ein geeignetes Verlängerungskabel verwenden.
Getriebe überhitzt
Zu lange Arbeitsintervalle. Gerät im Leerlauf abkühlen lassen.
Vor der Verwendung
- Schleifscheibe auf Risse oder Beschädigungen prüfen
- Schutzhaube korrekt montiert und eingerastet
- Seitengriff fest montiert
- Netzkabel auf Beschädigungen prüfen
- Spannflansch und Spannmutter auf festen Sitz prüfen
Technische Daten in der Praxis
- Scheibendurchmesser
- Maximal 125 mm
Abbildungen und Diagramme

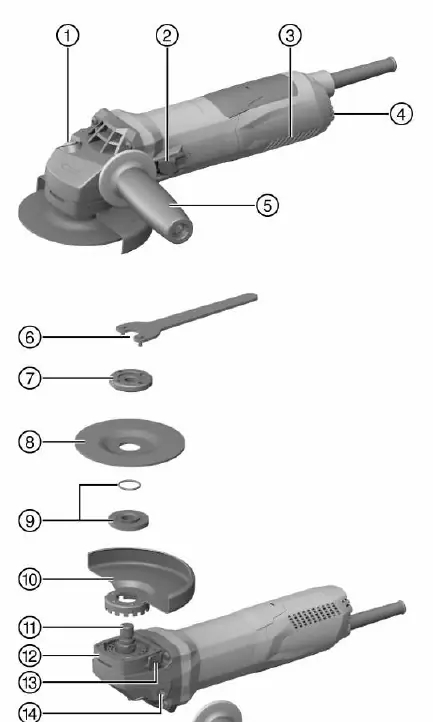

- Die Abbildung auf Seite 12 zeigt die Hauptkomponenten des Winkelschleifers, einschließlich Schalter, Spindelarretierung und Schutzhaube.
- Die Abbildungen auf Seite 18-22 zeigen die korrekte Montage der Schutzhaube, der verschiedenen Scheibenarten und der Kwik lock Mutter.
