Bedienungsanleitung für Hilti DD AF-CA L Vorschubeinheit

Wichtige Informationen aus der Anleitung

Die Hilti DD AF-CA L ist eine automatische Vorschubeinheit für Diamantkernbohrsysteme. Sie ist für den professionellen Einsatz konzipiert und darf ausschließlich in Kombination mit der Diamantkernbohrmaschine DD 150-U und dem Bohrständer DD-ST 150-U CTL verwendet werden. Die Befestigung des Bohrständers muss zwingend über Dübel erfolgen; der Einsatz einer Vakuumpumpe ist nicht zulässig. Vor der Inbetriebnahme muss die Vorschubeinheit via Bluetooth mit der Kernbohrmaschine gekoppelt werden.

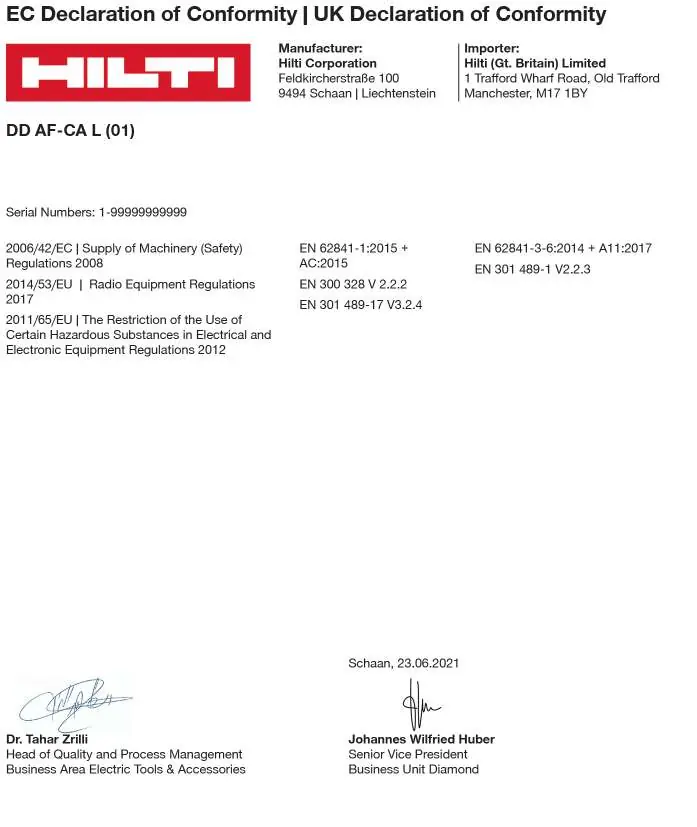

Produktbeschreibung

Die Vorschubeinheit verfügt über einen Not-Aus-Schalter, einen Tragegriff, eine Schnittstelle zur Montage am Bohrständer sowie Anschlüsse für Kühlwasser. Die Bedienung erfolgt über das Display der angeschlossenen Kernbohrmaschine.

Installation

Vor der Montage muss das Handrad vom Bohrständer entfernt werden. Die Vorschubeinheit kann in fünf verschiedenen Positionen (in 30°-Schritten von 0° bis 120°) am Bohrständer montiert und mit der Sicherungsschraube fixiert werden. Stellen Sie sicher, dass der Not-Aus-Schalter frei zugänglich ist.

Bluetooth-Kopplung

Um die Vorschubeinheit zu nutzen, muss sie mit der Kernbohrmaschine gekoppelt werden. Dies geschieht automatisch bei der ersten Inbetriebnahme oder durch gleichzeitiges Drücken der entsprechenden Tasten an der Kernbohrmaschine. Die Kopplung bleibt gespeichert, bis eine andere Einheit gekoppelt wird.

Betrieb mit CUT-ASSIST

Der CUT-ASSIST-Modus automatisiert den Bohrprozess. Vor dem Start können Parameter wie Leistungsreduzierung (bei instabiler Stromversorgung), Überkopfbohren, Bohrstart-Modi (für Winkelbohrungen oder kleine Durchmesser) und die Durchbruchserkennung konfiguriert werden. Der Bohrprozess startet nach Bestätigung und sucht automatisch die Materialoberfläche.

Wartung und Pflege

Halten Sie das Gerät sauber. Entfernen Sie hartnäckigen Schmutz und reinigen Sie die Lüftungsschlitze mit einer trockenen Bürste. Verwenden Sie zur Reinigung des Gehäuses nur ein leicht angefeuchtetes Tuch; vermeiden Sie silikonhaltige Reinigungsmittel, da diese Kunststoffteile angreifen können.

Fehlerbehebung

Bei Störungen prüfen Sie zunächst den Not-Aus-Schalter. Bei Überhitzung lassen Sie das Gerät abkühlen. Wenn der Bohrkern feststeckt, lösen Sie diesen durch Bewegen des Schlittens. Bei Problemen mit der Wasserzufuhr reinigen Sie das Sieb im Wasserzulauf.
