Stromversorgung / Batterien und Ladegeräte
Bedienungsanleitung für HiKOKI SP 18VA Elektronischer Schleifer/Polierer
Erfahren Sie, wie Sie den HiKOKI SP 18VA Elektronischen Schleifer/Polierer sicher bedienen, warten und einstellen. Vollständiger Leitfaden für Montage, Betrieb und Sicherheit.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der HiKOKI SP 18VA ist ein elektronischer Schleifer/Polierer mit 1250W Leistung und variabler Drehzahlregelung (600-3400 min-1), geeignet für Metall- und Holzoberflächen. S. 4, 10
Wichtigste Schritte
- Drehzahl über das Einstellrad anpassen (1-6). S. 5, 10
- Schleifscheibe/Lammfellhaube montieren. S. 66
Erste Inbetriebnahme
- Bügelgriff montieren, Schleifscheibe/Haube anbringen, Drehzahl am Einstellrad wählen. S. 5, 10, 66
Probleme und Lösungen
Überlastungsschutz aktiviert
Gerät ausschalten und wieder einschalten.
S. 5, 11Wartung und Reset
- Kohlebürsten bei Erreichen der Verschleißgrenze ersetzen. S. 5, 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistungsaufnahme | 1250 W | Motorleistung | S. 4, 10 |
| Leerlaufdrehzahl | 0 – 3400 min-1 | Einstellbare Drehzahl | S. 4, 10 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 7
- Montage und Betrieb S. 5, 10, 11
- Technische Daten S. 4, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der HiKOKI SP 18VA ist ein elektronischer Schleifer und Polierer, der für die Bearbeitung von Metall- und Holzoberflächen konzipiert ist. Das Gerät verfügt über eine variable Drehzahlregelung und eine elektronische Steuerung, die die Drehzahl auch unter Last konstant hält. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, insbesondere die Warnungen zu Rückschlag und korrektem Umgang mit Zubehör.
Montage und Installation
Vor der ersten Verwendung müssen die Zubehörteile korrekt montiert werden:
- Bügelgriff: Wird mit der beiliegenden Schraube und Unterlegscheibe am Getriebegehäuse befestigt.
- Schleifscheibe: Auf die Spindel setzen und mit der entsprechenden Mutter und dem beiliegenden Schlüssel festziehen.
- Lammfellhaube: Wird für Polierarbeiten über den Schleifteller gezogen. Achten Sie auf eine zentrierte Montage, um Vibrationen zu vermeiden.
Betrieb
Die Motordrehzahl kann über das Einstellrad (Skala 1 bis 6) angepasst werden:
- Stufe 1-2: Polieren (600 - 1100 min-1)
- Stufe 3-6: Schleifen (1700 - 3400 min-1)
Wichtige Hinweise zum Betrieb:
- Halten Sie das Gerät beim Schleifen in einem Winkel von ca. 15° bis 25° zur Werkstückoberfläche.
- Üben Sie keinen übermäßigen Druck aus; das Eigengewicht des Geräts reicht für effektives Arbeiten aus.
- Schalten Sie das Gerät aus und warten Sie, bis der Schleifteller vollständig zum Stillstand gekommen ist, bevor Sie es ablegen.
Wartung und Inspektion
Regelmäßige Wartung ist für die Sicherheit und Langlebigkeit des Geräts entscheidend:
- Befestigungsschrauben: Prüfen Sie regelmäßig, ob alle Schrauben fest angezogen sind.
- Kohlebürsten: Diese sind Verschleißteile. Prüfen Sie diese regelmäßig und ersetzen Sie sie, wenn sie die Verschleißgrenze erreicht haben.
- Motor: Halten Sie die Motorwicklungen sauber und frei von Öl oder Wasser.
- Arretierstift: Reinigen Sie den Bereich um den Arretierstift, falls er verschmutzt ist.
Sicherheitshinweise
Beachten Sie stets die allgemeinen Sicherheitshinweise für Elektrowerkzeuge. Verwenden Sie beim Arbeiten immer eine Schutzbrille und Gehörschutz. Achten Sie darauf, dass das Netzkabel nicht mit rotierenden Teilen in Berührung kommt, um ein Verfangen zu vermeiden.
Praktische Hilfe
Typische Probleme
Motor verlangsamt sich unter Last
Die elektronische Steuerung hält die Geschwindigkeit; drücken Sie nicht zu stark auf das Werkstück.
Überlastungsschutz schaltet ab
Schalten Sie das Gerät aus und wieder ein, um den Schutzschalter zurückzusetzen.
Starke Vibrationen
Lammfellhaube oder Schleifscheibe sind möglicherweise nicht korrekt zentriert oder montiert.
Vor der Verwendung
- Schutzbrille und Gehörschutz tragen
- Sitz der Befestigungsschrauben prüfen
- Lammfellhaube oder Schleifscheibe korrekt montiert
- Kabel von rotierenden Teilen fernhalten
- Arretierstift auf korrekte Funktion prüfen
Technische Daten in der Praxis
- 0–3400 min-1
- Einstellbare Leerlaufdrehzahl
Abbildungen und Diagramme
- Abb. 1: Montage des Bügelgriffs
- Abb. 2: Montage der Schleifscheibe

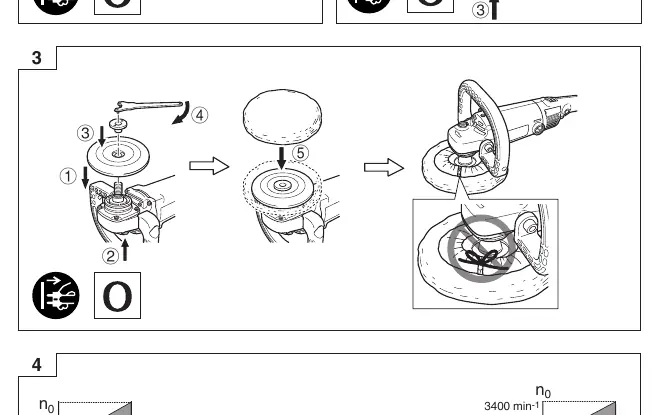

- Abb. 3: Montage der Lammfellhaube
- Abb. 5: Korrekter Arbeitswinkel (15-25°)
- Abb. 6: Kohlebürsten-Verschleißgrenze
Modellkompatibilität
- Nur für Schleif- und Polierarbeiten verwenden.
- Nicht als Winkelschleifer für Trennarbeiten verwenden.
