Bedienungsanleitung für den HiKOKI G 18SE4 und G 23SC4 Winkelschleifer
Vollständige Bedienungsanleitung für den HiKOKI G 18SE4 und G 23SC4 Winkelschleifer. Enthält wichtige Sicherheitshinweise, Montageanleitungen, Betriebsinformationen und Wartungstipps für einen sicheren und effizienten Gebrauch.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist die Bedienungsanleitung für die HiKOKI Winkelschleifer G 18SE4 und G 23SC4. Es enthält Sicherheitsanweisungen, Montagehinweise, Betriebsanleitungen und Wartungsinformationen. S. 1, 5, 12
Wichtigste Schritte
- Montage der Schutzhaube S. 5, 12
- Austausch der Kohlebürsten S. 6, 13
Erste Inbetriebnahme
- Stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie den Stecker einstecken. S. 4, 11
Probleme und Lösungen
Starke Vibrationen
Prüfen Sie die Montage der Schleifscheibe und ersetzen Sie diese bei Defekten.
S. 4, 11Wartung und Reset
- Kohlebürsten bei Erreichen der Verschleißgrenze ersetzen. S. 6, 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 2400 W | Nennleistungsaufnahme | S. 138 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 8
- Montage und Betrieb S. 5, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheitswarnungen und Betriebsanweisungen für die Winkelschleifer HiKOKI G 18SE4 und G 23SC4. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden, um Stromschläge, Brände oder schwere Verletzungen zu vermeiden.
Produktbeschreibung
Die Modelle G 18SE4 und G 23SC4 sind leistungsstarke Winkelschleifer, die für das Schleifen und Trennen von Metallen, Stein, Beton und ähnlichen Materialien konzipiert sind. Sie sind für den professionellen Einsatz vorgesehen.
Sicherheitshinweise
- Arbeitsbereich: Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
- Persönliche Schutzausrüstung: Tragen Sie immer eine Schutzbrille, Gehörschutz, Staubmaske und geeignete Handschuhe.
- Elektrische Sicherheit: Stellen Sie sicher, dass die Netzspannung mit dem Typenschild übereinstimmt. Verwenden Sie bei Bedarf einen Fehlerstromschutzschalter (RCD).
- Rückschlag: Seien Sie sich der Gefahr eines Rückschlags bewusst, der durch Verklemmen oder Blockieren der Schleifscheibe entsteht.
Montage und Betrieb
Montage
- Schutzhaube: Muss sicher am Gerät befestigt und so positioniert werden, dass der Bediener maximal geschützt ist.
- Seitengriff: Zur besseren Kontrolle und Sicherheit immer den Seitengriff verwenden.
- Schleifscheibe: Stellen Sie sicher, dass die Scheibe korrekt montiert und die Mutter fest angezogen ist.
Betrieb
Stellen Sie vor dem Einstecken des Netzsteckers sicher, dass der Schalter auf "OFF" steht. Nach dem Einschalten lassen Sie das Gerät kurz im Leerlauf laufen, um sicherzustellen, dass keine übermäßigen Vibrationen auftreten.
Wartung und Inspektion
- Kohlebürsten: Diese sind Verschleißteile. Überprüfen Sie diese regelmäßig und ersetzen Sie sie, wenn sie die Verschleißgrenze erreichen.
- Befestigungsschrauben: Überprüfen Sie regelmäßig alle Schrauben auf festen Sitz.
- Motor: Halten Sie die Motorwicklungen sauber und frei von Öl oder Wasser.
Praktische Hilfe
Typische Probleme
Gerät vibriert stark
Prüfen Sie, ob die Schleifscheibe korrekt montiert ist und ob sie beschädigt oder gerissen ist.
Motor läuft nicht an
Prüfen Sie die Stromversorgung und den Zustand der Kohlebürsten.
Vor der Verwendung
- Sicherstellen, dass die Netzspannung dem Typenschild entspricht.
- Schleifscheibe auf Risse oder Defekte prüfen.
- Schutzhaube korrekt montieren.
- Seitengriff festziehen.
- Schalter auf OFF-Position prüfen.
Technische Daten in der Praxis
- Nenndrehzahl
- Maximale Umdrehungen pro Minute (8500 min-1 für G 18SE4, 6600 min-1 für G 23SC4).
- Leistungsaufnahme
- 2400 W für beide Modelle.
Abbildungen und Diagramme

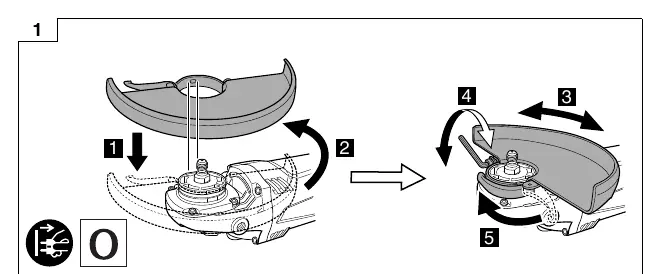

- Abb. 1: Montage und Einstellung der Schutzhaube
- Abb. 3: Montage der Schleifscheibe

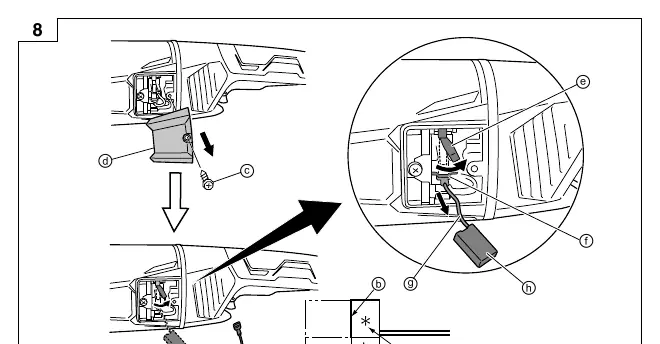

- Abb. 8: Austausch der Kohlebürsten
Modellkompatibilität
- Nur für Scheiben mit 22,23 mm Lochdurchmesser geeignet.
