Bedienungsanleitung für HiKOKI UL 18DF Akku-Kühl- und Wärmebox

Schnelle Anleitung für die HiKOKI UL 18DF Akku-Kühl- und Wärmebox. Erfahren Sie alles über Inbetriebnahme, Bedienung, Reinigung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die HiKOKI UL 18DF ist eine tragbare Kühl- und Wärmebox, die mit 12V-Fahrzeugstrom, 230V-Netzstrom oder HiKOKI-Akkus betrieben werden kann. S. 7, 9

Wichtigste Schritte

  • Inbetriebnahme: Tragegriff montieren, Stromquelle anschließen, Betriebsmodus wählen und mit dem Drehknopf einschalten. S. 9, 17
  • Reinigung: Gerät von Strom trennen, Gehäuse mit feuchtem Tuch abwischen, Lüftungsschlitze absaugen, Behälter mit Wasser und Spülmittel reinigen. S. 10, 18

Erste Inbetriebnahme

  • Reinigen Sie das Gerät vor der ersten Verwendung. Montieren Sie den Tragegriff gemäß Abbildung 4. S. 9, 17

Probleme und Lösungen

Gerät funktioniert nicht

Stecker/Akku prüfen, Ladezustand prüfen, Zündung bei 12V-Betrieb prüfen, Drehknopf und Modusschalter prüfen.

S. 10, 18

Technische Daten

Parameter Wert Hinweis Seiten
Kapazität 24 L Fassungsvermögen des Behälters S. 7, 15
Gewicht 5,3 kg Gewicht ohne Akku S. 8, 15

Wo es im PDF steht

  • Teileübersicht S. 2
  • Sicherheitshinweise S. 4, 5
  • Technische Daten S. 7, 15
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bauteile Seite 2 Einsetzen des Akkus Seite 2 Montage des Tragegriffs Seite 3 Öffnen des Deckels Seite 3

Wichtige Informationen aus der Anleitung

Die HiKOKI UL 18DF ist eine tragbare Akku-Kühl- und Wärmebox für den privaten Gebrauch, beispielsweise beim Camping oder im Auto. Sie ist nicht für den industriellen oder gewerblichen Einsatz bestimmt. Das Gerät kann mit 12V-Fahrzeugstrom, 230V-Netzstrom oder einem HiKOKI-Akku betrieben werden.

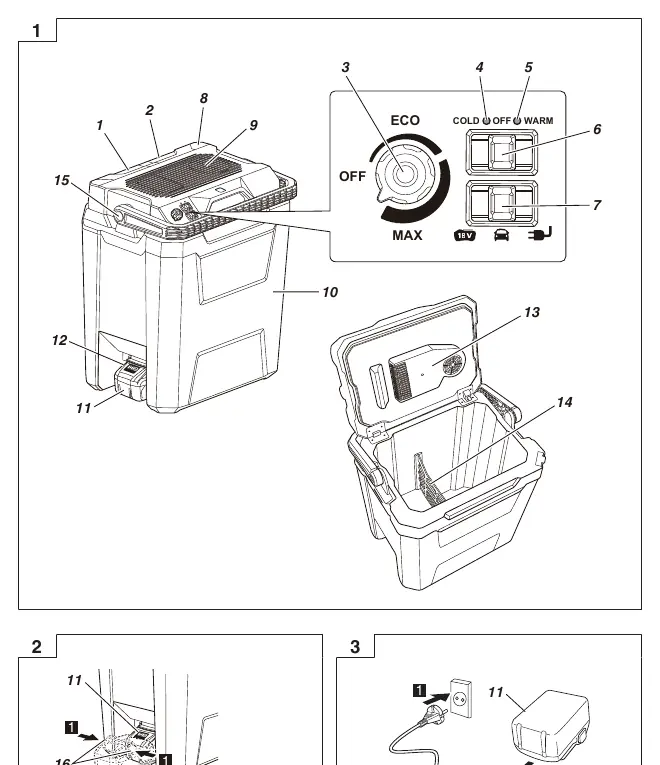

Übersicht der Bauteile
Übersicht der Bauteile

Inbetriebnahme

Vor der ersten Verwendung sollte das Gerät gereinigt werden. Installieren Sie den Tragegriff gemäß Abbildung 4, indem Sie die Nase des Griffs in die Öffnung am Behältergelenk einsetzen. Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche steht und die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

Einsetzen des Akkus
Einsetzen des Akkus
Montage des Tragegriffs
Montage des Tragegriffs

Bedienung

Die Stromversorgung wird über den Schalter gewählt. Zum Einschalten drehen Sie den Drehknopf im Uhrzeigersinn. Die Leistung kann durch weiteres Drehen im Uhrzeigersinn erhöht oder durch Drehen gegen den Uhrzeigersinn verringert werden. Zum Ausschalten drehen Sie den Knopf bis zum Anschlag gegen den Uhrzeigersinn in die OFF-Position. Der Betriebsmodus (Kühlen/Wärmen) wird über den entsprechenden Schalter gewählt.

Öffnen des Deckels
Öffnen des Deckels

Wartung und Reinigung

Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung (Stecker ziehen, Akku entfernen). Reinigen Sie das Gehäuse und den Deckel mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch. Verwenden Sie keine chlorhaltigen Lösungsmittel, Benzin oder Lackverdünner. Saugen Sie die Lüftungsschlitze ab oder reinigen Sie diese mit einer weichen Bürste. Das Innere des Behälters kann mit Wasser und Spülmittel gereinigt werden.

Fehlerbehebung

Falls das Gerät nicht funktioniert, prüfen Sie, ob Stecker oder Akku fest sitzen. Wenn der Stromwahlschalter auf „Akku“ steht, prüfen Sie den Ladezustand. Bei 12V-Betrieb stellen Sie sicher, dass die Zündung des Fahrzeugs eingeschaltet ist. Bei unzureichender Kühl- oder Heizleistung prüfen Sie, ob die Lüftungsschlitze frei sind und erhöhen Sie ggf. die Leistung über den Drehknopf.

Praktische Hilfe

Typische Probleme

Gerät funktioniert nicht

Prüfen Sie, ob Stecker oder Akku fest eingesteckt sind. Bei Akkubetrieb Ladezustand prüfen. Bei 12V-Betrieb Zündung des Fahrzeugs einschalten.

Gerät kühlt oder wärmt nicht richtig

Stellen Sie sicher, dass die Lüftungsschlitze nicht verdeckt sind und ausreichend Luft zirkulieren kann. Erhöhen Sie die Leistung am Drehknopf.

Vor der Verwendung

  • Gerät auf Beschädigungen prüfen.
  • Netzspannung und Frequenz mit dem Typenschild abgleichen.
  • Bei Netzanschluss FI-Schutzschalter (RCD) mit max. 30 mA verwenden.
  • Gerät vor der ersten Verwendung reinigen.

Technische Daten in der Praxis

Stromversorgung
DC 18V (Akku), 230V (Netz), DC 12V (Fahrzeug)
Kühltemperatur
Bis zu 17°C unter Umgebungstemperatur (bei 25°C Außentemperatur)
Wärmetemperatur
Bis zu 65°C (bei 23°C Außentemperatur)

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Bauteile (Drehknopf, Schalter, Lüftungsschlitze, etc.)
  • Fig. 2: Entfernen und Einsetzen des Akkus
  • Fig. 3: Laden des Akkus im Ladegerät
  • Fig. 4: Montage des Tragegriffs
  • Fig. 5: Öffnen und Schließen des Deckels

Modellkompatibilität

  • Verwenden Sie nur HiKOKI-Originalakkus.
  • Nicht für den Dauerbetrieb geeignet (max. 6 Tage, danach 2 Stunden ausschalten).
