Bedienungsanleitung für HiKOKI M 18DYA Akku-Cut-Out-Werkzeug

Schnelle Anleitung für das HiKOKI M 18DYA Akku-Cut-Out-Werkzeug. Erfahren Sie alles über Montage, Bedienung, Sicherheitshinweise und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das HiKOKI M 18DYA ist ein Akku-Cut-Out-Werkzeug für Gipskartonplatten. Es arbeitet mit 18V-Akkus, hat eine Leerlaufdrehzahl von 28.000/min und verfügt über Schutzfunktionen gegen Überlast und Überhitzung. S. 9, 10

Wichtigste Schritte

Akku installieren S. 11
Bit installieren S. 13

Erste Inbetriebnahme

Akku laden, in das Werkzeug einsetzen, Bit installieren und Schnitttiefe einstellen. S. 11, 13, 14

Probleme und Lösungen

Motor stoppt

Überlastung oder Akku leer. Schalter loslassen, Ursache beheben.

S. 14, 15

Wartung und Reset

Regelmäßige Reinigung von Staub und Spänen, Überprüfung der Schrauben und des Bits. S. 16

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leerlaufdrehzahl	28.000 /min	Maximale Drehzahl ohne Last	S. 10
Spannung	18 V	Betriebsspannung	S. 10

Wo es im PDF steht

Sicherheitshinweise S. 2, 3, 4, 5
Funktionsbeschreibung S. 9
Technische Daten S. 10
Montage und Betrieb S. 11, 13, 14

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 9

Seite 11

Seite 16

Wichtige Informationen aus der Anleitung

Das HiKOKI M 18DYA ist ein Akku-Cut-Out-Werkzeug, das speziell für das Entfernen von Fenstern und das Schneiden von Gipskartonplatten entwickelt wurde. Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden.

Produktbeschreibung

Das Werkzeug besteht aus folgenden Hauptkomponenten:

Spannzange (1/8") und Spannzangenmutter
Tiefenanschlag
Sperrknopf
Schalter
LED-Licht
Akku-Aufnahme
Haken

Montage und Betrieb

Akku-Installation

Richten Sie den Akku an der Nut im Kopfgehäuse aus und schieben Sie ihn hinein, bis er mit einem Klicken einrastet. Zum Entfernen drücken Sie die Verriegelung (2 Stück) und ziehen den Akku heraus.

Installation des Bits

Drücken Sie den Sperrknopf, um die Welle zu sichern.
Lösen Sie die Spannzangenmutter mit dem mitgelieferten Schlüssel.
Setzen Sie das Bit in die Spannzangenöffnung ein.
Ziehen Sie die Spannzangenmutter fest an, während der Sperrknopf gedrückt bleibt.

Einstellen der Schnitttiefe

Lösen Sie die Knaufschraube und verschieben Sie den Tiefenanschlag. Stellen Sie die Spitze des Bits so ein, dass sie mindestens 3 mm aus dem Material herausragt.

Bedienung

Das Werkzeug wird über den Schalter (I für EIN, O für AUS) bedient. Das LED-Licht leuchtet automatisch, wenn das Werkzeug eingeschaltet ist. Bei Überlastung oder Überhitzung blinkt das LED-Licht als Warnsignal. In diesem Fall sofort den Schalter loslassen und die Ursache beheben.

Wartung und Inspektion

Bit-Inspektion: Verwenden Sie keine stumpfen oder beschädigten Bits, da dies die Motorlast erhöht.
Schrauben: Überprüfen Sie regelmäßig alle Schrauben auf festen Sitz.
Staubentfernung: Reinigen Sie das Werkzeug regelmäßig mit Druckluft, um Staub und Späne zu entfernen.
Akku-Terminals: Halten Sie die Kontakte frei von Staub und Spänen, um Kurzschlüsse zu vermeiden.

Sicherheitshinweise

Beachten Sie stets die allgemeinen Sicherheitsregeln für Elektrowerkzeuge. Tragen Sie immer eine Schutzbrille und bei Bedarf Gehörschutz. Verwenden Sie das Werkzeug nicht zum Bohren. Achten Sie darauf, dass keine verdeckten Leitungen (Strom, Wasser, Gas) im Arbeitsbereich vorhanden sind.

Praktische Hilfe

Typische Probleme

Motor stoppt während des Betriebs

Überlastschutz oder Akku leer. Schalter loslassen, Ursache der Überlastung beseitigen oder Akku aufladen.

LED-Licht blinkt

Schutzfunktion (Überlast oder Temperatur) aktiv. Finger vom Schalter nehmen und Anweisungen zur Fehlerbehebung befolgen.

Vor der Verwendung

Arbeitsbereich auf Hindernisse und Personen prüfen.
Sicherstellen, dass der Schalter auf OFF steht.
Bit auf Schärfe und Beschädigungen prüfen.
Akku vollständig geladen.
Tiefenanschlag korrekt eingestellt.

Technische Daten in der Praxis

Leerlaufdrehzahl: 28.000 /min
Spannzangenkapazität: 1/8" (3,18 mm)

Abbildungen und Diagramme

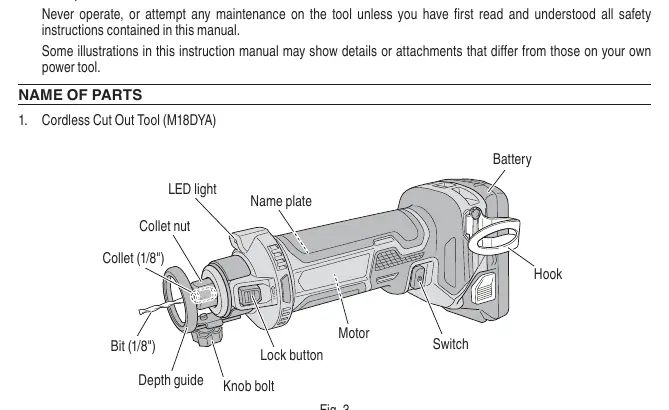

Fig. 3: Übersicht der Bauteile des Werkzeugs.
Fig. 6: Akku-Installation und -Entnahme.
Fig. 9: Bit-Installation mit Schlüssel.
Fig. 11: Einstellung der Schnitttiefe.
Fig. 14: Schnittrichtung für optimale Ergebnisse.

Modellkompatibilität

Nur für Gipskartonplatten geeignet.
Nicht zum Bohren verwenden.
Nur mit spezifizierten Akkus (BSL1830C) und Ladegeräten (UC18YFSL) verwenden.
