Bedienungsanleitung für das HiKOKI UC 18YFSL2 Akku-Ladegerät

Schnellstartanleitung und Bedienungsanleitung für das HiKOKI UC 18YFSL2 Akku-Ladegerät. Erfahren Sie alles über Ladevorgänge, Sicherheitsvorkehrungen, LED-Anzeigen und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das HiKOKI UC 18YFSL2 ist ein Ladegerät für HiKOKI-Akkus der Serien BSL14, BSL18 und MV. Der Ladevorgang wird durch Einsetzen des Akkus gestartet; eine grüne LED zeigt den Status an. S. 4

Wichtigste Schritte

Ladevorgang starten S. 4

Erste Inbetriebnahme

Verbinden Sie das Ladegerät mit dem Stromnetz und setzen Sie den Akku ein. S. 4

Probleme und Lösungen

Warnleuchte blinkt rot

Prüfen Sie auf Fremdkörper im Anschluss. Wenn keine vorhanden sind, liegt eine Fehlfunktion vor.

S. 4

Wartung und Reset

Reinigung des Ladegeräts S. 4

Technische Daten

Parameter	Wert	Hinweis	Seiten
Ladespannung	14,4 V – 18 V	Unterstützter Spannungsbereich	S. 4

Wo es im PDF steht

Teileübersicht S. 2
Sicherheitshinweise S. 3
Technische Daten und Ladevorgang S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

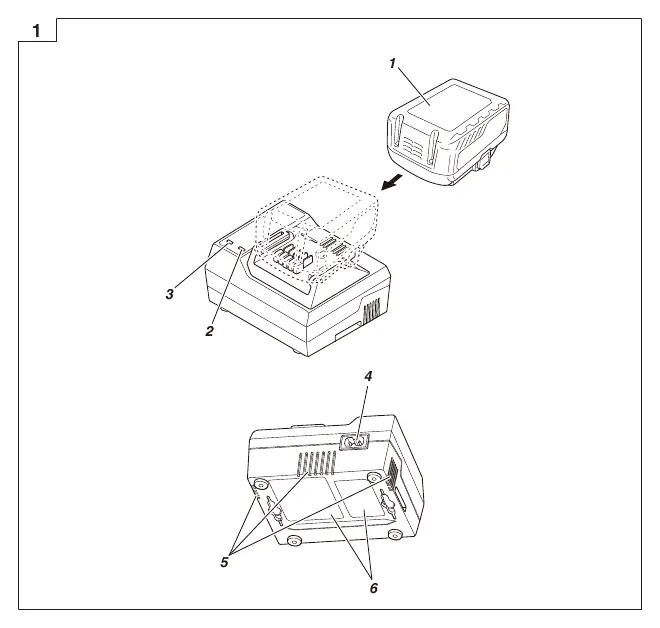

Diagramm des Ladegeräts und der Akku-Einsetzposition

Seite 2

Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für das HiKOKI UC 18YFSL2 Akku-Ladegerät. Es deckt Sicherheitsvorkehrungen, den Ladevorgang, LED-Anzeigen und Wartungshinweise ab. Das Ladegerät ist für HiKOKI-Akkus der Serien BSL14, BSL18 und MV konzipiert.

Ladevorgang

Verbinden Sie das Netzkabel mit dem AC-Eingang des Ladegeräts.
Stecken Sie das Netzkabel in die Steckdose.
Setzen Sie den Akku fest in das Ladegerät ein (siehe Abb. 1).
Die Ladeanzeige blinkt grün während des Ladevorgangs und leuchtet dauerhaft grün, wenn der Akku vollständig geladen ist.
Ziehen Sie nach dem Laden den Netzstecker.
Halten Sie das Ladegerät fest und ziehen Sie den Akku heraus.

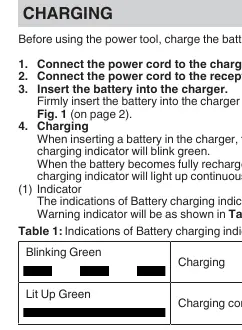

LED-Anzeigen

Die Ladeanzeige und die Warnleuchte geben Auskunft über den Status:

Blinkt grün: Ladevorgang läuft.
Leuchtet grün: Ladevorgang abgeschlossen.
Blinkt rot: Laden nicht möglich (Fehler).
Leuchtet rot: Überhitzung (Warten, bis der Akku abgekühlt ist).

Wartung und Inspektion

Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
Reinigen Sie das Ladegerät bei Verschmutzung mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch. Verwenden Sie keine chlorhaltigen Lösungsmittel oder Benzin.
Lagern Sie das Ladegerät bei Nichtbenutzung an einem trockenen, hochgelegenen oder verschlossenen Ort außerhalb der Reichweite von Kindern.

Praktische Hilfe

Typische Probleme

Warnleuchte leuchtet rot

Akku ist überhitzt. Lassen Sie ihn abkühlen, bevor Sie den Ladevorgang starten.

Warnleuchte blinkt rot

Prüfen Sie den Akkuanschluss auf Fremdkörper oder eine Fehlfunktion des Akkus/Ladegeräts.

Vor der Verwendung

Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 40°C liegt.
Prüfen Sie die Anschlüsse auf Staub, Metallpartikel oder Feuchtigkeit.
Verwenden Sie nur das angegebene Ladegerät.
Stellen Sie sicher, dass das Ladegerät nicht kontinuierlich verwendet wird (15 Minuten Pause zwischen Ladevorgängen).
