Bedienungsanleitung für Winkelschleifer Hikoki G 18ST, G 23ST, G 18SW2, G 23SW2

Schnelle Anleitung für den Hikoki Winkelschleifer. Erfahren Sie alles über Montage, Betrieb, Wartung, Sicherheitshinweise und technische Daten für die Modelle G 18ST, G 23ST, G 18SW2 und G 23SW2.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Dokument ist die Bedienungsanleitung für die Hikoki Winkelschleifer G 18ST, G 23ST, G 18SW2 und G 23SW2. Sie enthält Sicherheitsanweisungen, Montageanleitungen, Wartungshinweise und technische Daten. S. 1, 6, 13

Wichtigste Schritte

  • Montage der Schutzhaube S. 6, 13
  • Austausch der Kohlebürsten S. 6, 13

Erste Inbetriebnahme

  • Stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie das Gerät an die Stromversorgung anschließen. S. 4, 11

Probleme und Lösungen

Starke Vibrationen

Prüfen Sie die Montage der Schleifscheibe und ziehen Sie alle Schrauben fest.

S. 6, 13

Wartung und Reset

  • Kohlebürsten ersetzen, wenn sie die Verschleißgrenze erreicht haben. S. 6, 13

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 230 V~ Nennspannung S. 7, 14

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4
  • Montage und Betrieb S. 6, 13
  • Wartung und Inspektion S. 6, 13
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage und Einstellung der Schutzhaube Seite 147 Befestigung des Seitengriffs Seite 147 Montage der Schleifscheibe Seite 147 Montage der Trennscheibe Seite 147 Austausch der Kohlebürsten Seite 149

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für die Hikoki Winkelschleifer der Modelle G 18ST, G 23ST, G 18SW2 und G 23SW2. Lesen Sie vor der Inbetriebnahme alle Sicherheitshinweise sorgfältig durch, um Stromschläge, Brände oder schwere Verletzungen zu vermeiden.

Sicherheitshinweise

  • Tragen Sie immer eine Schutzbrille und Gehörschutz.
  • Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist.
  • Verwenden Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
  • Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
  • Stellen Sie sicher, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
  • Verwenden Sie keine beschädigten Zubehörteile.
  • Achten Sie auf den Rückschlag (Kickback) und halten Sie das Gerät stets fest.

Montage und Betrieb

Die Montage und Bedienung erfolgt in folgenden Schritten:

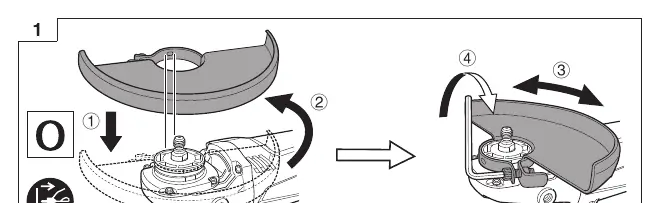

Montage und Einstellung der Schutzhaube
Montage und Einstellung der Schutzhaube

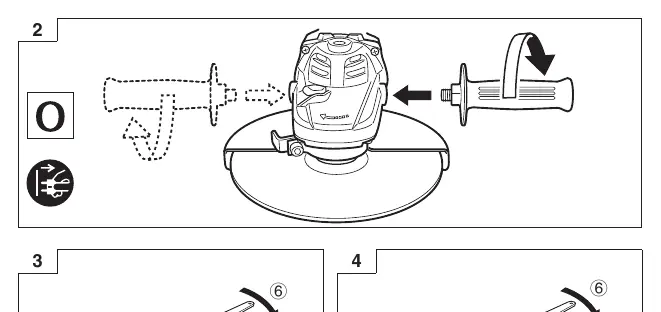

Befestigung des Seitengriffs
Befestigung des Seitengriffs
Montage der Schleifscheibe
Montage der Schleifscheibe
Montage der Trennscheibe
Montage der Trennscheibe
  1. Schutzhaube: Montieren und justieren Sie die Schutzhaube gemäß den Anweisungen.
  2. Seitengriff: Befestigen Sie den Seitengriff für eine bessere Kontrolle.
  3. Schleifscheibe: Montieren Sie die Schleifscheibe oder Trennscheibe korrekt auf der Spindel.
  4. Betrieb: Betätigen Sie den Schalter, um das Gerät ein- oder auszuschalten.

Wartung und Inspektion

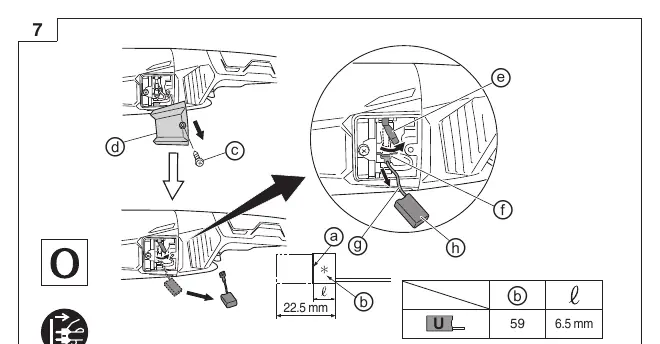

Austausch der Kohlebürsten
Austausch der Kohlebürsten
  • Kohlebürsten: Die Kohlebürsten sind Verschleißteile. Ersetzen Sie diese, wenn sie die Verschleißgrenze erreicht haben.
  • Schrauben: Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
  • Motor: Halten Sie die Motorwicklungen sauber und frei von Öl oder Wasser.
  • Netzkabel: Ein beschädigtes Netzkabel muss von einem autorisierten HiKOKI-Servicezentrum ausgetauscht werden.

Technische Daten

Die spezifischen technischen Daten (Spannung, Leistung, Drehzahl, Scheibendurchmesser) finden Sie in der Tabelle auf Seite 146 des Handbuchs.

Praktische Hilfe

Typische Probleme

Starke Vibrationen während des Betriebs

Prüfen Sie die korrekte Montage der Schleifscheibe und ziehen Sie alle Befestigungsschrauben fest.

Motorstörungen oder Leistungsverlust

Überprüfen Sie die Kohlebürsten auf Verschleiß und ersetzen Sie diese bei Bedarf.

Vor der Verwendung

  • Sicherstellen, dass die Netzspannung mit dem Typenschild übereinstimmt.
  • Schalter auf OFF-Position prüfen.
  • Schleifscheibe auf Risse und Defekte prüfen.
  • Schutzhaube korrekt montiert.
  • Seitengriff fest angezogen.
  • Spindelarretierung gelöst.

Abbildungen und Diagramme

  • Abb. 1: Montage und Einstellung der Schutzhaube
  • Abb. 2: Befestigung des Seitengriffs
  • Abb. 3: Montage der Schleifscheibe
  • Abb. 4: Montage der Trennscheibe
  • Abb. 7: Austausch der Kohlebürsten

Modellkompatibilität

  • Nur für die Modelle G 18ST, G 23ST, G 18SW2, G 23SW2 geeignet.
