Bedienungsanleitung für HiKOKI UB 18DD Akku-Baustrahler
Erfahren Sie, wie Sie den HiKOKI UB 18DD Akku-Baustrahler sicher bedienen, warten und montieren. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten und Tipps zur Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der HiKOKI UB 18DD ist ein Akku-Baustrahler, der mit 18V-Akkus oder einem AC-Netzkabel betrieben wird. Er bietet eine einstellbare Helligkeit von 1000 bis 10000 lm und verfügt über eine USB-Ladefunktion. S. 7, 13
Wichtigste Schritte
- Akku einsetzen S. 8, 15
- Netzkabel anschließen S. 8, 15
- Helligkeit einstellen S. 8, 15
Erste Inbetriebnahme
- Laden Sie den Akku vor der ersten Verwendung vollständig auf. S. 7, 13
Probleme und Lösungen
Strahler schaltet sich bei eingeschaltetem Schalter nicht ein.
Dies ist meist die Schutzfunktion. Akku laden oder abkühlen lassen.
S. 5, 11Wartung und Reset
- Regelmäßige Inspektion der Befestigungsschrauben und Reinigung der Anschlüsse. S. 9, 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 18 V | Betriebsspannung | S. 7, 13 |
| Helligkeit | 1000-10000 lm | Einstellbereich | S. 7, 13 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 10
- Montage und Betrieb S. 8, 15
- Wartung und Inspektion S. 9, 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der HiKOKI UB 18DD ist ein leistungsstarker Akku-Baustrahler, der sowohl mit 18V-Akkus als auch mit einem AC-Netzkabel betrieben werden kann. Das Gerät verfügt über eine einstellbare Helligkeit von 1000 bis 10000 lm und ist nach IP65 staub- und wassergeschützt. Beachten Sie, dass bei gleichzeitiger Verwendung von Akku und Netzkabel das Netzkabel Vorrang hat. Der Strahler besitzt keine Ladefunktion für die eingesetzten Akkus.
Produktbeschreibung
Der Baustrahler besteht aus einem robusten Gehäuse mit LED-Licht, einem verstellbaren Standfuß, einem Bedienfeld mit Schalter und Helligkeitsregler sowie Anschlüssen für das Netzkabel und USB-Geräte. Die LED-Abdeckung bleibt während und kurz nach dem Betrieb heiß.
Montage und Betrieb
Akku einsetzen: Schieben Sie den Akku fest in die Halterung, bis er einrastet. Netzkabel anschließen: Ziehen Sie die Gummiabdeckung zurück, stecken Sie das Kabel ein und sichern Sie es mit dem Sicherungsring. Stativmontage: Der Strahler kann auf einem Stativ montiert werden. Falls die Schraube des Stativs kürzer als 20 mm ist, verwenden Sie den mitgelieferten Adapter. Helligkeit einstellen: Nutzen Sie den Einstellregler, um die Helligkeit zwischen 1000 und 10000 lm anzupassen.
USB-Ladefunktion
Der Baustrahler kann als Stromquelle zum Laden von USB-Geräten verwendet werden. Öffnen Sie die Gummiabdeckung des USB-Ports und schließen Sie Ihr Gerät an. Beachten Sie, dass bei niedrigem Akkustand die Ladefunktion deaktiviert wird.
Wartung und Inspektion
Regelmäßige Inspektionen sind für die Sicherheit entscheidend. Überprüfen Sie alle Befestigungsschrauben auf festen Sitz. Halten Sie die Anschlüsse frei von Spänen und Staub. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch. Verwenden Sie keine chlorhaltigen Lösungsmittel oder Benzin.
Sicherheitshinweise
Verwenden Sie nur das mitgelieferte Netzkabel. Decken Sie den Strahler im Betrieb nicht ab und halten Sie einen Mindestabstand von 50 cm zu beleuchteten Objekten ein. Berühren Sie die LED-Abdeckung nicht, da diese heiß wird. Bei Nichtgebrauch oder Wartungsarbeiten immer ausschalten und Akku/Kabel entfernen.
Praktische Hilfe
Typische Probleme
Strahler schaltet sich nicht ein
Prüfen Sie den Akkuladestand oder ob die Schutzfunktion (Überlast/Überhitzung) aktiv ist. Lassen Sie den Akku abkühlen oder laden Sie ihn auf.
USB-Gerät lädt nicht
Stellen Sie sicher, dass der Akku ausreichend geladen ist. Bei niedrigem Akkustand wird die USB-Ladefunktion deaktiviert.
Pilotlampe am Ladegerät blinkt schnell
Prüfen Sie den Akkuanschluss auf Fremdkörper. Wenn keine vorhanden sind, liegt wahrscheinlich ein Defekt an Akku oder Ladegerät vor.
Vor der Verwendung
- Stellen Sie sicher, dass der Akku fest sitzt.
- Prüfen Sie das Netzkabel auf Beschädigungen.
- Stellen Sie sicher, dass alle Gummiabdeckungen (USB, AC-Anschluss) bei Nichtgebrauch geschlossen sind.
- Prüfen Sie, ob die Anschlüsse frei von Staub und Spänen sind.
Abbildungen und Diagramme

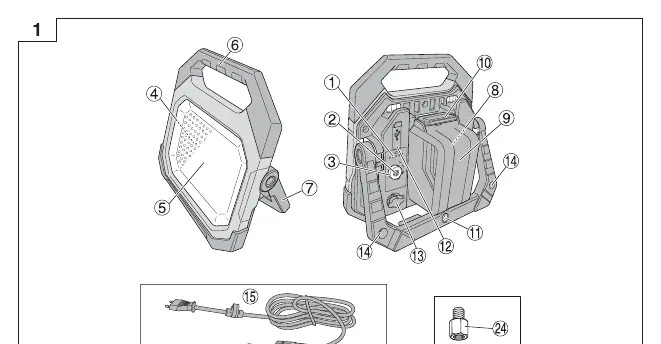

- Abb. 1: Übersicht der Bauteile.

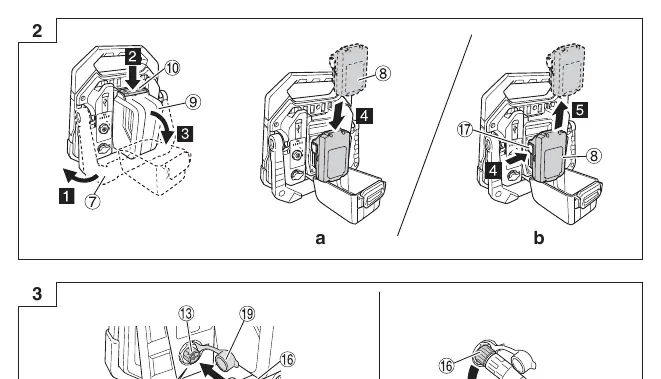

- Abb. 2: Einsetzen und Entnehmen des Akkus.
- Abb. 3: Anschluss des Netzkabels.
- Abb. 4: Laden des Akkus.
- Abb. 6: Ein-/Ausschalten und Helligkeitsregelung.
Modellkompatibilität
- Verwenden Sie nur HiKOKI Multi-Volt-Akkus oder BSL18-Serie.
- Ältere Akkus (BSL3660/3620/3626 etc.) sind nicht kompatibel.
