Bedienungsanleitung für HiKOKI UB 18DB Akku-Baustrahler
Schnellstartanleitung und Bedienungsanleitung für den HiKOKI UB 18DB Akku-Baustrahler. Erfahren Sie alles über Inbetriebnahme, Sicherheit, Wartung und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der HiKOKI UB 18DB ist ein Akku-Baustrahler mit 18V-Betrieb, der für die Beleuchtung von Arbeitsplätzen konzipiert ist. Er bietet eine einstellbare Helligkeit von 350 bis 2000 lm und ist nach IP54 staub- und spritzwassergeschützt. S. 6
Wichtigste Schritte
- Akku einsetzen S. 2
- Strahler einschalten S. 3
- Helligkeit einstellen S. 6
Erste Inbetriebnahme
- Akku laden und in das Gerät einsetzen. S. 7, 8
Probleme und Lösungen
Strahler schaltet sich während des Betriebs aus
Schutzfunktion bei Überlastung oder Überhitzung. Schalter loslassen, Ursache beseitigen oder Akku abkühlen lassen.
S. 5, 10Wartung und Reset
- Regelmäßige Reinigung der Kontakte und Gehäuseoberfläche. S. 8, 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 18 V | Betriebsspannung | S. 6 |
| Helligkeit | 350–2000 lm | Einstellbereich | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5
- Montage und Betrieb S. 8
- Wartung und Inspektion S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der HiKOKI UB 18DB ist ein leistungsstarker, akkubetriebener Baustrahler, der für die Beleuchtung von Arbeitsplätzen konzipiert ist. Er ist nach IP54 staub- und spritzwassergeschützt. Bitte lesen Sie vor der ersten Inbetriebnahme alle Sicherheitshinweise sorgfältig durch, um Verletzungen oder Schäden am Gerät zu vermeiden.
Beschreibung des Geräts
Das Gerät besteht aus folgenden Hauptkomponenten:
- Akkustand-Kontrollleuchte
- Ein-/Ausschalter
- Einstellregler für die Helligkeit
- LED-Lichtquelle mit Schutzabdeckung
- Griff und Haken zum Aufhängen
- Stativaufnahme (5/8-UNC)
Sicherheitshinweise
Beachten Sie unbedingt folgende Sicherheitsregeln:
- Allgemein: Nicht in explosiven Atmosphären oder bei Regen verwenden. Halten Sie einen Mindestabstand von 20 cm zu beleuchteten Objekten ein.
- Akku-Sicherheit: Verwenden Sie nur die spezifizierten Akkus. Laden Sie den Akku nur bei Temperaturen zwischen 0°C und 40°C.
- Schutzfunktion: Bei Überlastung oder Überhitzung schaltet sich das Gerät automatisch ab. Lassen Sie das Gerät abkühlen oder beseitigen Sie die Überlastung.
Inbetriebnahme und Betrieb
Akku einsetzen und entnehmen: Schieben Sie den Akku fest in die Halterung, bis er einrastet. Zum Entnehmen drücken Sie die Verriegelung.
Ein- und Ausschalten: Nutzen Sie den Schalter am Gerät. Die Helligkeit kann über den Einstellregler zwischen 350 und 2000 lm angepasst werden.
Aufstellung: Der Strahler kann am Haken aufgehängt oder auf einem Stativ (5/8-UNC Gewinde) montiert werden. Achten Sie stets auf einen stabilen Stand.
Wartung und Inspektion
Regelmäßige Wartung verlängert die Lebensdauer:
- Prüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
- Halten Sie die Akkukontakte frei von Staub und Spänen, um Kurzschlüsse zu vermeiden.
- Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner.
- Lagern Sie das Gerät und den Akku an einem kühlen, trockenen Ort unter 40°C.
Technische Daten
Das Gerät arbeitet mit einer Spannung von 18 V. Die Betriebsdauer variiert je nach Akkukapazität (3,0 Ah, 5,0 Ah, 8,0 Ah) und gewählter Helligkeitsstufe (350 lm oder 2000 lm).
Praktische Hilfe
Typische Probleme
Strahler schaltet sich während des Betriebs aus
Dies ist meist eine Schutzfunktion bei Überlastung oder Überhitzung. Schalter loslassen, Ursache der Überlastung beseitigen oder Akku abkühlen lassen.
Akku lädt nicht
Prüfen Sie, ob der Akku korrekt im Ladegerät sitzt. Kontrollieren Sie die Kontrolllampe am Ladegerät gemäß Tabelle 1 (z.B. Überhitzung oder Defekt).
Vor der Verwendung
- Akku vollständig geladen?
- Kontakte frei von Staub und Spänen?
- LED-Abdeckung unbeschädigt?
- Stabiler Standplatz oder sichere Aufhängung gewählt?
- Umgebungstemperatur zwischen -5°C und 40°C?
Technische Daten in der Praxis
- Schutzklasse
- IP54 (staub- und spritzwassergeschützt).
Abbildungen und Diagramme
- Abb. 1: Übersicht der Bauteile

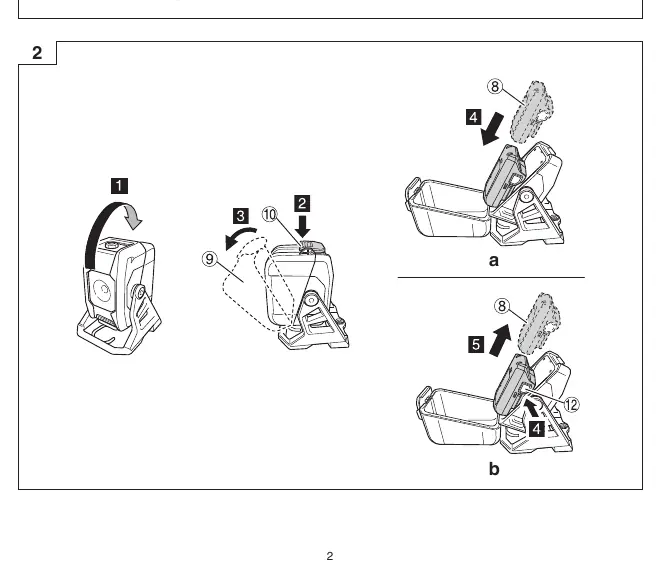

- Abb. 2: Akku-Einbau und -Ausbau
- Abb. 3: Ladevorgang
- Abb. 4: Ein-/Ausschalten
- Abb. 5: Winkelverstellung
Modellkompatibilität
- Verwendbar mit HiKOKI 18V Akkus und Multi-Volt-Akkus.
- Nicht kompatibel mit älteren Akkutypen (BSL3660/3620/3626).
Autor der Aufbereitung
Thomas Schneider
Redakteur für technische Anleitungen
