Bedienungsanleitung für HiKOKI UB 18DC Akku-Baustrahler

Schnellstartanleitung und Benutzerhandbuch für den HiKOKI UB 18DC Akku-Baustrahler. Erfahren Sie mehr über die Bedienung, das Aufladen, die Wartung und Sicherheitshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der HiKOKI UB 18DC ist ein akkubetriebener Baustrahler mit einstellbarer Helligkeit (700-4000 lm) und IP65-Schutzklasse. Er wird mit 18V-Akkus betrieben und bietet eine USB-Ladefunktion. S. 6, 7

Wichtigste Schritte

  • Akku einsetzen S. 2, 8
  • Helligkeit einstellen S. 7, 8

Erste Inbetriebnahme

  • Akku laden, in das Gerät einsetzen und Schalter auf ON stellen. S. 7, 8

Probleme und Lösungen

Strahler schaltet sich trotz eingeschaltetem Schalter nicht ein

Akku ist leer, überlastet oder überhitzt. Akku laden oder abkühlen lassen.

S. 5

Wartung und Reset

  • Regelmäßige Inspektion der Schrauben und Reinigung der Anschlüsse von Staub und Spänen. S. 8

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 18 V Betriebsspannung S. 7
Helligkeit 700-4000 lm Einstellbereich S. 7

Wo es im PDF steht

  • Übersicht und Teile S. 2, 6
  • Sicherheitshinweise S. 4, 5
  • Technische Daten S. 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Akku-Einbau und -Ausbau (Abb. 2) Seite 2 Übersicht der Bauteile (Abb. 1) Seite 2 Ladevorgang (Abb. 3) Seite 2 Winkelverstellung (Abb. 5) Seite 3 Stativmontage (Abb. 7) Seite 3

Wichtige Informationen aus der Anleitung

Der HiKOKI UB 18DC ist ein leistungsstarker, akkubetriebener Baustrahler. Diese Anleitung enthält wichtige Sicherheitshinweise, Bedienungsanleitungen und Wartungstipps. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, um Verletzungen oder Schäden zu vermeiden.

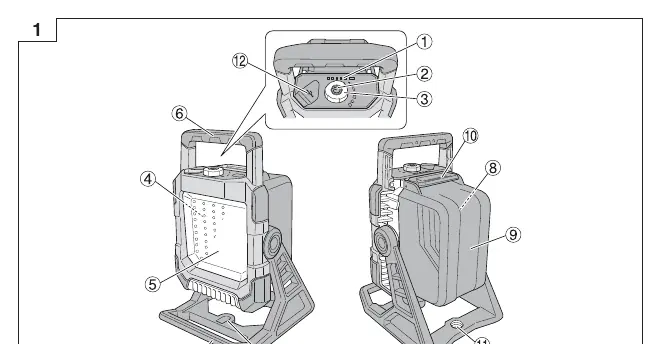

Übersicht der Bauteile (Abb. 1)
Übersicht der Bauteile (Abb. 1)

Produktbeschreibung

Der Baustrahler ist für die Beleuchtung von Baustellen konzipiert. Er verfügt über eine einstellbare Helligkeit (700–4000 lm) und eine USB-Ladefunktion für externe Geräte.

Montage und Betrieb

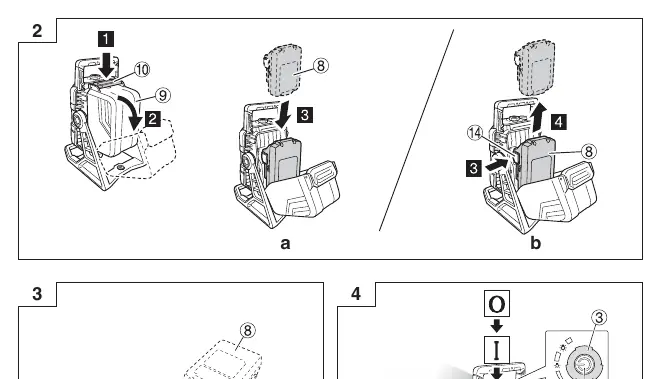

Akku-Einbau und -Ausbau (Abb. 2)
Akku-Einbau und -Ausbau (Abb. 2)
Winkelverstellung (Abb. 5)
Winkelverstellung (Abb. 5)
Stativmontage (Abb. 7)
Stativmontage (Abb. 7)
  • Akku einsetzen/entnehmen: Schieben Sie den Akku fest in die Halterung (Abb. 2-a) oder drücken Sie die Verriegelung, um ihn zu entnehmen (Abb. 2-b).
  • Einschalten: Nutzen Sie den Schalter an der Oberseite (Abb. 4).
  • Winkel einstellen: Der Strahler lässt sich in verschiedenen Winkeln neigen (Abb. 5).
  • Montage: Das Gerät kann an einer Wand befestigt (Abb. 6) oder auf einem Stativ montiert werden (Abb. 7).

Laden

Verwenden Sie zum Laden des Akkus ein kompatibles HiKOKI-Ladegerät (z. B. UC18YFSL). Stecken Sie den Netzstecker in die Steckdose und schieben Sie den Akku fest in das Ladegerät (Abb. 3). Die Kontrolllampe zeigt den Ladestatus an (siehe Tabelle 1 in der Anleitung).

Ladevorgang (Abb. 3)
Ladevorgang (Abb. 3)

Wartung und Inspektion

  • Schrauben: Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
  • Anschlüsse: Halten Sie die Anschlüsse (am Werkzeug und am Akku) frei von Spänen und Staub.
  • Reinigung: Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch ab. Verwenden Sie keine chlorhaltigen Lösungsmittel oder Benzin.
  • Lagerung: Lagern Sie das Gerät an einem trockenen Ort unter 40°C, außerhalb der Reichweite von Kindern.

Sicherheit

Das Gerät entspricht der Schutzklasse IP65 (staubdicht und strahlwassergeschützt). Beachten Sie unbedingt die Sicherheitshinweise zu Lithium-Ionen-Akkus, um Überhitzung, Auslaufen oder Brandgefahr zu vermeiden.

Praktische Hilfe

Typische Probleme

Strahler schaltet sich nicht ein

Akku ist leer, überlastet oder überhitzt. Akku laden oder abkühlen lassen.

USB-Ladevorgang pausiert

Dies ist ein normales Verhalten. Wenn das USB-Gerät nicht geladen wird, entfernen Sie es vom Strahler.

Vor der Verwendung

  • Akku vollständig geladen?
  • Anschlüsse frei von Staub und Spänen?
  • LED-Abdeckung unbeschädigt?
  • Stabile Position für den Strahler gewählt?
  • USB-Kabel auf Defekte geprüft?

Abbildungen und Diagramme

  • Abb. 1: Übersicht der Bauteile (Schalter, USB-Port, LED-Licht)
  • Abb. 2: Einsetzen und Entnehmen des Akkus
  • Abb. 3: Ladevorgang im Ladegerät
  • Abb. 5: Winkelverstellung des Strahlers
  • Abb. 7: Montage auf einem Stativ

Modellkompatibilität

  • Kompatibel mit HiKOKI Multi-Volt-Akkus und BSL18-Serie.
  • Ältere Akkus (BSL3660/3620/3626 etc.) sind nicht kompatibel.
