Bedienungsanleitung für Hertz Mille PRO Subwoofer
Schnellstartanleitung und Installationshandbuch für Hertz Mille PRO Subwoofer. Enthält Sicherheitshinweise, Gehäusedesign-Empfehlungen und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Handbuch enthält Installationsanweisungen, Sicherheitshinweise, Gehäusedesign-Empfehlungen und technische Spezifikationen für Hertz Mille PRO Subwoofer. S. 1, 20, 21
Wichtigste Schritte
- Gehäusebau S. 22, 24, 26, 27
- Verkabelung S. 16, 17, 19
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Power handling | 1000W - 1200W (Peak) | Maximale Belastbarkeit | S. 20 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Verkabelung S. 16, 17, 19
- Gehäusedesign S. 21, 22, 23, 24
- Technische Daten S. 20, 32
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch bietet grundlegende Anweisungen für die Installation und Verwendung der Hertz Mille PRO Subwoofer. Da die Anwendungsmöglichkeiten vielfältig sind, dient dieses Dokument als Leitfaden für die korrekte Montage, Verkabelung und Gehäusekonstruktion.
Sicherheitshinweise
- Alle Komponenten müssen fest mit der Fahrzeugstruktur verbunden sein. Lose Teile können während der Fahrt eine Gefahr für Passagiere und andere Fahrzeuge darstellen.
- Tragen Sie bei der Arbeit mit Werkzeugen immer eine Schutzbrille.
- Installieren Sie keine Komponenten im Motorraum.
- Schalten Sie vor Beginn der Installation das Audiosystem aus, um Schäden zu vermeiden.
- Achten Sie beim Bohren oder Schneiden im Fahrzeugchassis darauf, keine Kabel oder wichtige strukturelle Elemente zu beschädigen.
- Verwenden Sie hochwertige Kabel und Zubehör, wie sie im Connection-Katalog zu finden sind.
Installation
Stellen Sie sicher, dass der gewählte Einbauort die normale Funktion mechanischer oder elektrischer Fahrzeugsysteme nicht beeinträchtigt. Schützen Sie Kabel, die durch das Chassis geführt werden, mit einer Gummitülle und stellen Sie sicher, dass sie nicht mit scharfen Kanten oder beweglichen Teilen in Kontakt kommen.

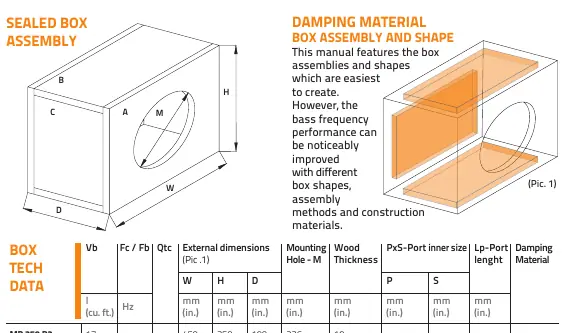

Gehäusedesign (Enclosure Design)
Das Handbuch enthält detaillierte Empfehlungen für den Bau von geschlossenen (Sealed) und Bassreflex-Gehäusen (Reflex) für die MP- und MPS-Subwoofer-Serien. Die bereitgestellten Daten umfassen:
- Nettovolumen (Vb)
- Tuning-Frequenz (Fc / Fb)
- Empfohlene Holzstärken (19mm für MP, 16mm für MPS)
- Zuschnittlisten für Gehäusepaneele
Technische Daten
Die technischen Spezifikationen, einschließlich Thiele/Small-Parameter, Belastbarkeit (Peak/Continuous), Impedanz und Abmessungen, finden Sie in den Tabellen am Ende des Handbuchs. Diese Parameter wurden nach einer Einspielphase des Lautsprechers gemessen.
Praktische Hilfe
Typische Probleme
Komponente löst sich während der Fahrt
Stellen Sie sicher, dass alle Komponenten fest mit der Fahrzeugstruktur verbunden sind.
Beschädigung bei der Installation
Schalten Sie das Audiosystem vor der Installation aus und verwenden Sie beim Bohren Vorsicht, um Kabel oder wichtige Fahrzeugteile nicht zu beschädigen.
Vor der Verwendung
- Tragen Sie eine Schutzbrille bei der Arbeit mit Werkzeugen.
- Stellen Sie sicher, dass der Einbauort die normale Funktion des Fahrzeugs nicht beeinträchtigt.
- Verwenden Sie hochwertige Kabel und Zubehör.
- Schützen Sie Kabel, die durch das Chassis geführt werden, mit einer Gummitülle.
- Stellen Sie sicher, dass die Kabelisolierung selbstlöschend ist.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Zeichnungen für den Gehäusebau (Sealed und Reflex) für verschiedene Modelle.

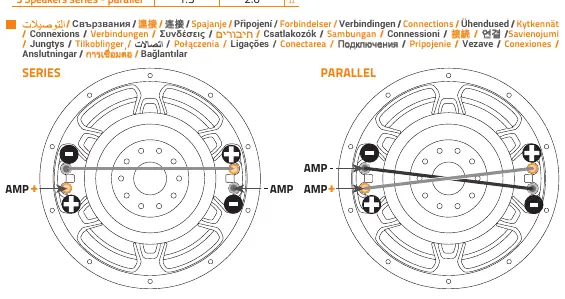

- Verkabelungsdiagramme zeigen den Anschluss von einem oder mehreren Lautsprechern an den Verstärker (Serie, Parallel, Gemischt).
Modellkompatibilität
- Geeignet für MP und MPS Subwoofer-Serien.
- Gehäusedesign-Empfehlungen basieren auf einer Holzstärke von 19mm für MP und 16mm für MPS.
