Bedienungsanleitung für 18Gbps 8x8 Seamless Matrix HDP-MXB88VW

Schnellstartanleitung und vollständiges Handbuch für die 18Gbps 8x8 Seamless Matrix HDP-MXB88VW. Erfahren Sie mehr über Installation, Web-GUI-Konfiguration, RS-232-Befehle und EDID-Management.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die 18Gbps 8x8 Seamless Matrix HDP-MXB88VW wird über das Frontpanel, die IR-Fernbedienung, RS-232-Befehle oder die Web-GUI gesteuert. Die Standard-IP-Adresse für den Webzugriff lautet 192.168.0.100. S. 3, 5, 9, 13

Wichtigste Schritte

IP-Adresse über das Frontpanel abrufen S. 13
EDID-Modus ändern S. 11

Erste Inbetriebnahme

Verbinden Sie die Stromversorgung und die HDMI-Geräte. Die Matrix ist sofort einsatzbereit. S. 3, 6

Probleme und Lösungen

Gerät reagiert nicht

Führen Sie einen Werksreset über das Frontpanel oder RS-232 durch.

S. 5, 26

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
E00	Unbekannter Befehl	Überprüfen Sie die Syntax des RS-232-Befehls.	S. 25
E01	Parameter außerhalb des Bereichs	Korrigieren Sie den Parameterwert.	S. 25

Wartung und Reset

Werksreset über das Frontpanel: MENU -> SETUP -> RESET -> ENTER. S. 5

Technische Daten

Parameter	Wert	Hinweis	Seiten
Videoauflösung	Bis zu 4K@60Hz 4:4:4	Maximale unterstützte Auflösung	S. 4
Bandbreite	18Gbps	Datenübertragungsrate	S. 4

Wo es im PDF steht

Frontpanel-Steuerung S. 5
RS-232-Befehle S. 25, 26, 27, 28

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 9

Seite 10

Seite 11

Seite 14

Seite 15

Seite 33

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Bedienung der 18Gbps 8x8 Seamless Matrix HDP-MXB88VW. Das Gerät ermöglicht die Übertragung von 8 HDMI-Quellen auf 8 Displays mit einer Auflösung von bis zu 4K@60Hz 4:4:4. Es wird dringend empfohlen, ein Überspannungsschutzgerät zu verwenden, um die empfindlichen elektronischen Komponenten zu schützen. Achten Sie bei der Verkabelung auf die korrekte Verwendung von UTP-Anschlüssen und vermeiden Sie Kreuzverbindungen.

Lieferumfang

1 x 18Gbps 8x8 Seamless Matrix
1 x 24V/3.75A Netzteil
1 x IR-Fernbedienung
1 x IR-Breitband-Empfängerkabel (1.5m)
1 x USB-auf-RS-232-Serienkabel
8 x 5-Pin-3.5mm Phoenix-Stecker
8 x Maschinenschrauben
2 x Montagewinkel
1 x Benutzerhandbuch

Installation und Anschlüsse

Verbinden Sie die HDMI-Quellen mit den HDMI-Eingängen und die Displays mit den HDMI-Ausgängen. Für die Audioausgabe stehen optische Anschlüsse (S/PDIF) und analoge L/R-Audioausgänge (Phoenix-Stecker) zur Verfügung. Die Steuerung erfolgt über das Frontpanel, die IR-Fernbedienung, RS-232 oder die Web-GUI.

Bedienung über das Frontpanel

Das Frontpanel verfügt über Tasten zur Auswahl von Ein- und Ausgängen sowie ein OLED-Display zur Statusanzeige. Über die MENU-Taste können Sie auf Einstellungen wie EDID, IP-Informationen und System-Reset zugreifen. Die POWER-Taste dient zum Ein- und Ausschalten (Standby), die LOCK-Taste zum Sperren der Tasten.

EDID-Management

Die Matrix bietet 12 werkseitig definierte EDID-Einstellungen, 2 benutzerdefinierte Modi und 8 Kopier-Modi. Die Auswahl erfolgt über das Frontpanel, RS-232 oder die Web-GUI. Im Menü "INPUT" können Sie den gewünschten EDID-Modus für jeden Eingang festlegen.

Web-GUI-Konfiguration

Die Matrix kann über einen Webbrowser konfiguriert werden. Die Standard-IP-Adresse lautet 192.168.0.100. Verbinden Sie den TCP/IP-Port mit einem PC im gleichen Netzwerksegment. Melden Sie sich mit dem Standard-Benutzernamen "Admin" und dem Passwort "admin" an. Über die Web-GUI können Sie Matrix-Routing, Videowand-Einstellungen, Audio-Modi, CEC-Steuerung und Netzwerkeinstellungen verwalten.

RS-232-Steuerung

Das Gerät unterstützt die Steuerung über RS-232-Befehle. Verbinden Sie die Matrix über das mitgelieferte USB-auf-RS-232-Kabel mit einem PC. Die Standard-Baudrate beträgt 115200. Eine vollständige Liste der ASCII-Befehle für System-, Ausgabe-, EDID- und Videowand-Einstellungen finden Sie im Abschnitt 10 der Anleitung.

Praktische Hilfe

Typische Probleme

Web-GUI ist nicht erreichbar

Stellen Sie sicher, dass der PC im gleichen Netzwerksegment wie die Matrix ist (Standard-IP: 192.168.0.100). Prüfen Sie die IP-Einstellungen über das Frontpanel-Menü.

Kein Bild auf dem Display

Überprüfen Sie die HDMI-Verbindungen und stellen Sie sicher, dass die EDID-Einstellungen korrekt sind. Prüfen Sie, ob das Display eingeschaltet ist.

IR-Fernbedienung reagiert nicht

Stellen Sie sicher, dass die Sichtverbindung zum IR-Empfänger besteht oder verwenden Sie das mitgelieferte IR-Empfängerkabel am IR-EXT-Port.

Vor der Verwendung

Verwenden Sie ein Überspannungsschutzgerät.
Stellen Sie sicher, dass die Stromversorgung 24V/3.75A beträgt.
Verwenden Sie UTP-Kabel für die IR-Verlängerung.
Prüfen Sie, ob alle HDMI-Kabel fest sitzen.
Stellen Sie sicher, dass der PC für die Web-GUI-Konfiguration im gleichen Netzwerksegment ist.

Technische Daten in der Praxis

4K@60Hz 4:4:4: Unterstützt hochauflösende Videosignale mit voller Farbtiefe.
18Gbps Bandbreite: Erforderlich für die Übertragung von 4K-Videosignalen ohne Qualitätsverlust.

Abbildungen und Diagramme

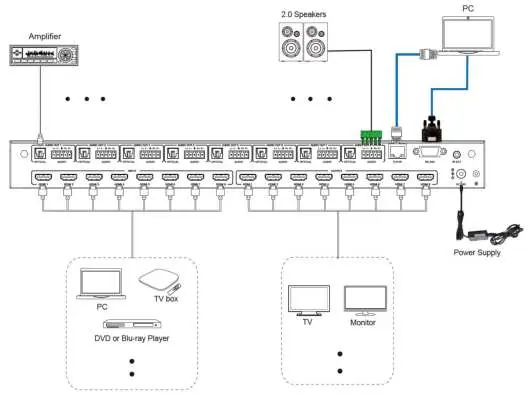

Das Anschlussdiagramm zeigt die Verbindung von HDMI-Quellen (PC, TV-Box, Blu-ray) an die Eingänge und Displays an die Ausgänge.
Die IR-Pin-Belegung zeigt die korrekte Verkabelung für das IR-Empfängerkabel (Signal, Power, GND).

Modellkompatibilität

Unterstützt LPCM, Dolby Digital, DTS und weitere Audioformate.
Kompatibel mit HDMI 2.0b.
