Bedienungsanleitung HDMI-Splitter 1x4 AA6047

Erfahren Sie, wie Sie den HDMI-Splitter 1x4 AA6047 installieren und konfigurieren. Diese Anleitung enthält Anschlussdiagramme, EDID-Einstellungen, technische Daten und Tipps zur Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der HDMI-Splitter 1x4 (AA6047) verteilt ein HDMI-Signal von einer Quelle auf vier Displays über Cat6/7-Kabel mit einer Reichweite von bis zu 60 Metern. S. 2

Wichtigste Schritte

Anschluss der Stromversorgung S. 3, 5
Verbindung der Geräte S. 5

Erste Inbetriebnahme

EDID-Konfiguration S. 3

Probleme und Lösungen

Kein Bild

Prüfen Sie, ob TV und Signalquelle eingeschaltet sind, die Kabelverbindungen fest sitzen und die Kabelqualität ausreichend ist.

S. 7

Technische Daten

Parameter	Wert	Hinweis	Seiten
Reichweite	60m	Maximale Distanz zwischen Sender und Empfänger über Cat6/7-Kabel.	S. 5
Stromversorgung Sender	5V/3A	Erforderliche Stromversorgung für den Sender.	S. 6

Wo es im PDF steht

Einleitung und Funktionen S. 2
Anschluss und EDID S. 3
Anschlüsse Rückseite S. 4
Betrieb und Spezifikationen S. 5, 6
Fehlerbehebung S. 7

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Seite 4

Seite 5

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation und den Betrieb des HDMI-Splitters 1x4 (Modell AA6047). Das Gerät ermöglicht die Übertragung eines HDMI-Signals von einer Quelle auf vier Displays über Cat6/7-Kabel mit einer Reichweite von bis zu 60 Metern. Es unterstützt 3D-Inhalte und verschiedene Audioformate.

Lieferumfang

1x HDMI-Splitter (Sender/TX)
4x Empfänger (RX)
1x Netzteil 5V/3A (für Sender)
4x Netzteil 5V/1A (für Empfänger)

Anschluss und Installation

Verbinden Sie die HDMI-Quelle mit dem HDMI-Eingang des Splitters (HDMI-Kabel bis zu 15m).
Verbinden Sie den Sender (TX) über Cat6/7-Kabel mit den vier Empfängern (RX). Die Distanz kann bis zu 60m betragen.
Verbinden Sie jeden Empfänger (RX) mit einem Display (HDMI-Kabel bis zu 20m).
Schließen Sie die Netzteile an den Sender und alle Empfänger an.

EDID-Funktion (Switcher Key)

Der Splitter verfügt über eine EDID-Funktion, um Kompatibilitätsprobleme mit Displays zu lösen:

Schließen Sie das Gerät an und schalten Sie das Display ein.
Drücken Sie die Switcher-Taste am Splitter.
Die "Input/EDID"-LED leuchtet grün, wenn der Lesevorgang abgeschlossen ist.
Das Gerät liest die EDID-Informationen der angeschlossenen Displays nacheinander ein.

Sicherheitshinweise

Platzieren Sie das Gerät nicht in feuchten, heißen, staubigen oder korrosiven Umgebungen.
Vermeiden Sie starke Erschütterungen, Stöße oder Stürze.
Berühren Sie das Netzteil nicht mit nassen Händen.
Verwenden Sie nur das mitgelieferte Original-Netzteil.
Schalten Sie das Gerät bei längerer Nichtbenutzung aus.

Fehlerbehebung

Kein Strom: Prüfen Sie, ob das Netzteil korrekt eingesteckt ist und der Stromschalter eingeschaltet ist.
Kein Bild: Stellen Sie sicher, dass das Display eingeschaltet ist, die Signalquelle aktiv ist und alle Kabel fest sitzen. Prüfen Sie die Kabelqualität.
Bildstörungen: Versuchen Sie, die Kabelverbindungen neu herzustellen und prüfen Sie die Qualität der verwendeten Kabel.

Praktische Hilfe

Typische Probleme

Kein Strom

Prüfen Sie, ob das Netzteil fest in der Steckdose sitzt und der Stromschalter auf 'Ein' steht.

Kein Bild

Stellen Sie sicher, dass das Display und die Signalquelle eingeschaltet sind. Überprüfen Sie alle Kabelverbindungen und die Kabelqualität.

Bildstörungen

Trennen Sie die Kabel und verbinden Sie sie erneut, um eine fehlerhafte Verbindung auszuschließen. Prüfen Sie die Kabelqualität.

Vor der Verwendung

Stellen Sie sicher, dass alle Kabel (HDMI und Cat6/7) von guter Qualität sind.
Prüfen Sie, ob die Stromversorgung für Sender (5V/3A) und Empfänger (5V/1A) korrekt angeschlossen ist.
Stellen Sie sicher, dass die HDMI-Kabellänge am Eingang 15m nicht überschreitet.
Stellen Sie sicher, dass die HDMI-Kabellänge am Ausgang 20m nicht überschreitet.
Platzieren Sie das Gerät an einem trockenen, gut belüfteten Ort.

Technische Daten in der Praxis

Stromversorgung: Sender benötigt 5V/3A, jeder Empfänger benötigt 5V/1A.

Abbildungen und Diagramme

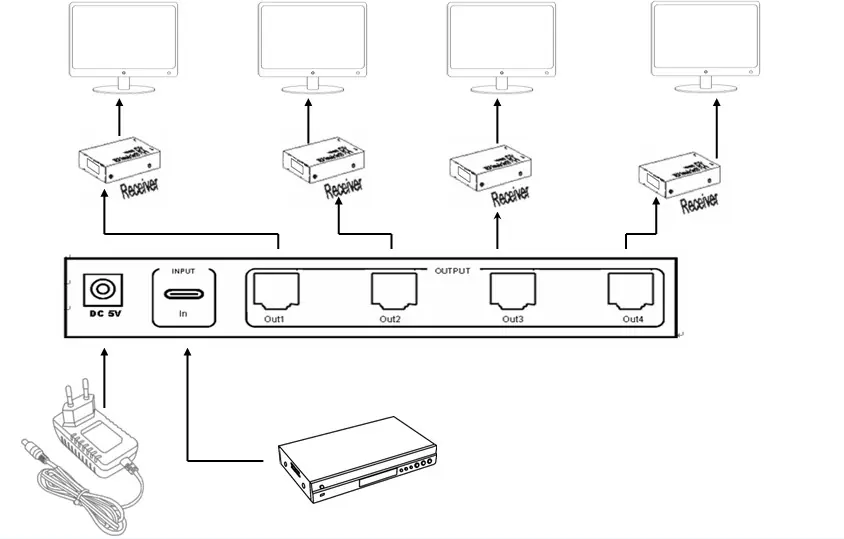

Das Anschlussdiagramm zeigt die Verbindung von der HDMI-Quelle zum Sender, die Weiterleitung über Cat6/7-Kabel zu den vier Empfängern und den Anschluss der Displays.
Die Frontblende enthält die LED-Statusanzeigen für Output, Input/EDID und Power sowie die EDID-Taste.
Die Rückseite zeigt die RJ45-Ausgänge, den HDMI-Eingang und den Stromanschluss.

Modellkompatibilität

Unterstützt 3D-Inhalte und Full HD.
Unterstützt Audioformate wie DTS-HD, Dolby-trueHD, LPCM7.1, DTS, Dolby-AC3, DSD.
Kompatibel mit HDMI-DVI-Kabeln für DVI-Monitore.
