Bedienungsanleitung für 18Gbps HDMI Extender (70m) mit KVM

Schnellstartanleitung und technisches Handbuch für den 18Gbps HDMI Extender (70m) mit KVM. Erfahren Sie mehr über Anschlüsse, Spezifikationen, EDID-Einstellungen und die Installation.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der 18Gbps HDMI Extender überträgt HDMI-Signale bis zu 70m über ein CAT6/6a-Kabel. Er unterstützt 4K@60Hz, KVM-Funktionen (Tastatur/Maus-Steuerung) und POC (Power over Cable). S. 3

Wichtigste Schritte

Stromversorgung anschließen S. 6, 7
EDID-Modus einstellen S. 6

Probleme und Lösungen

Link Signal Indicator (Grün) blinkt

Sender und Empfänger haben eine schlechte Verbindung.

S. 6, 7

Data Signal Indicator (Gelb) blinkt

HDMI-Signal ohne HDCP.

S. 6, 7

Technische Daten

Parameter	Wert	Hinweis	Seiten
Max. Auflösung	4K2K@60Hz	Maximale unterstützte Videoauflösung	S. 3, 4
Reichweite	70m	Maximale Übertragungsdistanz über CAT6-Kabel	S. 3, 4

Wo es im PDF steht

Sender-Anschlüsse S. 6
Empfänger-Anschlüsse S. 7
Anwendungsbeispiel S. 8

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 6

Seite 7

Seite 8

Wichtige Informationen aus der Anleitung

Dieser 18Gbps HDMI Extender ermöglicht die Übertragung von HDMI-Signalen über eine Distanz von bis zu 70 Metern mittels eines einzelnen CAT6/6a-Kabels. Das Gerät unterstützt 4K2K@60Hz Auflösung, KVM-Signalübertragung (Tastatur/Maus-Fernsteuerung) sowie die POC-Funktion (Power over Cable), wodurch nur ein Netzteil an einer der beiden Einheiten erforderlich ist.

Lieferumfang

1x 18Gbps HDMI Extender (Sender/Transmitter)
1x 18Gbps HDMI Extender (Empfänger/Receiver)
1x USB-A auf USB-B Kabel (1,5 Meter)
4x Montageohren
8x Maschinenschrauben (KM3*4)
1x 12V/1A Netzteil
1x Bedienungsanleitung

Technische Spezifikationen

HDMI-Standard: HDMI 2.0b, HDCP 2.2
Bandbreite: 18Gbps
Auflösung: Bis zu 4K2K@60Hz (RGB/YCBCR 4:4:4)
Reichweite: 70m bei 4K/1080P über CAT6-Kabel
Audio: LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus
Stromversorgung: DC 12V/1A (POC unterstützt)

Anschlüsse und Bedienelemente

Sender (Transmitter)

HDMI IN: Anschluss für die HDMI-Quelle.
HDMI OUT: Loop-Ausgang für ein lokales Display.
CAT OUT: RJ45-Anschluss zur Verbindung mit dem Empfänger.
PC: USB-Anschluss zur Verbindung mit dem PC (für KVM-Funktion).
SERVICE: Firmware-Update-Port.

Empfänger (Receiver)

CAT IN: RJ45-Anschluss zur Verbindung mit dem Sender.
HDMI OUT: Anschluss für das entfernte Display.
L/R OUT: 3,5mm Audio-Ausgang.
USB-Ports: Anschluss für Tastatur und Maus.

Installation und Anwendung

Verbinden Sie den Sender mit der HDMI-Quelle und dem PC (via USB). Verbinden Sie den Empfänger mit dem Display und den Peripheriegeräten (Tastatur/Maus). Nutzen Sie ein hochwertiges CAT6/6a-Kabel für die Verbindung zwischen Sender und Empfänger. Schließen Sie das Netzteil an eines der beiden Geräte an; dank POC wird das andere Gerät automatisch mit Strom versorgt.

EDID-Einstellungen

Der Sender verfügt über einen DIP-Schalter zur EDID-Konfiguration:

11: EDID wird vom Display am Empfänger kopiert.
10: EDID voreingestellt auf 4K@60Hz 2.0CH.
01: EDID voreingestellt auf 1080p 2.0CH.
00: EDID wird vom HDMI OUT am Sender kopiert.

Praktische Hilfe

Typische Probleme

Kein Bild auf dem Display

Überprüfen Sie die HDMI-Kabelverbindungen und stellen Sie sicher, dass die Stromversorgung aktiv ist. Prüfen Sie die Link-Status-LED (grün).

Schlechte Verbindung zwischen Sender und Empfänger

Die grüne Link-Status-LED blinkt. Überprüfen Sie das CAT6/6a-Kabel auf Beschädigungen oder zu große Länge.

Kein HDCP-Signal

Die gelbe Data-Signal-LED blinkt. Dies deutet auf ein Signal ohne HDCP hin. Prüfen Sie die Quelle.

Vor der Verwendung

Verwenden Sie ein CAT6 oder CAT6a Netzwerkkabel.
Stellen Sie sicher, dass die Stromversorgung (12V/1A) angeschlossen ist.
Verbinden Sie den PC mit dem Sender, falls die KVM-Funktion genutzt werden soll.
Prüfen Sie die EDID-DIP-Schaltereinstellungen am Sender für die gewünschte Auflösung.

Technische Daten in der Praxis

POC (Power over Cable): Stromversorgung muss nur an einem der beiden Geräte (Sender oder Empfänger) angeschlossen werden.

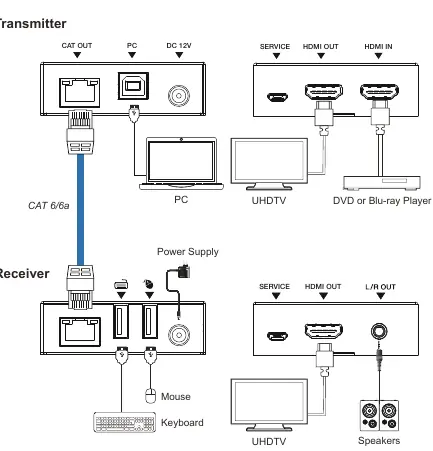

Abbildungen und Diagramme

Das Diagramm zeigt die Verbindung von PC und DVD-Player zum Sender.
Das Diagramm zeigt die Verbindung von Tastatur, Maus und Display zum Empfänger.
Die Verbindung zwischen Sender und Empfänger erfolgt ausschließlich über ein CAT6/6a-Kabel.
