Bedienungsanleitung für Warrior 1500W Dual Temperature Heat Gun 56434
Erfahren Sie, wie Sie die Warrior 1500W Dual Temperature Heat Gun (Modell 56434) sicher bedienen, warten und Fehler beheben. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Betriebsanleitungen und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Heißluftpistole wird über den Schalter am Griff bedient: Position 'I' für 700°F (371°C) und Position 'II' für 1000°F (538°C). Zum Ausschalten erst auf 'I' stellen, dann auf '0' und den Stecker ziehen. S. 9
Wichtigste Schritte
- Gerät nach Gebrauch abkühlen lassen S. 9
Erste Inbetriebnahme
- Arbeitsbereich vorbereiten, Gerät einstecken und Schalter auf I oder II stellen. S. 9
Probleme und Lösungen
Heißluftpistole schaltet nicht ein
Schalter auf I/II prüfen, Stromversorgung prüfen, Kabelverbindung prüfen.
S. 10Wartung und Reset
- Vor jeder Nutzung auf Schäden prüfen, nach Nutzung reinigen. S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 1500 Watt | Elektrische Leistungsaufnahme | S. 7 |
| Temperaturen | 700°F / 1000°F | Maximaltemperaturen für Stufe I und II | S. 7, 9 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Bedienung S. 9
- Teileliste S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheitswarnungen, Montageanweisungen, Betriebsabläufe, Inspektions- und Wartungsverfahren für die Warrior 1500W Dual Temperature Heat Gun (Modell 56434). Lesen Sie das gesamte Dokument vor der Inbetriebnahme, um schwere Verletzungen zu vermeiden. Bewahren Sie das Handbuch und den Kaufbeleg an einem sicheren Ort auf.
Produktbeschreibung
Die Heißluftpistole verfügt über einen Ein-/Ausschalter mit drei Positionen (0 - Aus, I - Niedrig, II - Hoch) und eine Barrel-Abdeckung. Sie ist für verschiedene Anwendungen wie Schrumpfen, Formen, Schweißen, Löten, Farbentfernung, Trocknen und Enteisen konzipiert.
Sicherheitshinweise
- Allgemeine Sicherheit: Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Betreiben Sie das Gerät nicht in explosiven Atmosphären.
- Elektrische Sicherheit: Verwenden Sie nur geerdete Steckdosen. Modifizieren Sie den Stecker nicht.
- Persönliche Sicherheit: Tragen Sie eine Schutzbrille. Achten Sie auf einen sicheren Stand.
- Spezifische Gefahren: Seien Sie vorsichtig bei der Farbentfernung (Gefahr von Bleistaub). Verwenden Sie das Gerät nicht in der Nähe von brennbaren Materialien oder auf Glas.
- Pacemaker: Personen mit Herzschrittmachern sollten vor der Verwendung einen Arzt konsultieren.
Inbetriebnahme
Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist. Verlegen Sie das Netzkabel so, dass keine Stolpergefahr besteht. Sichern Sie Werkstücke bei Bedarf mit Schraubstöcken oder Klemmen.
Bedienung
1. Stellen Sie sicher, dass der Schalter auf "0" (Aus) steht, bevor Sie das Gerät einstecken.2. Schalten Sie das Gerät auf "I" (700°F / 371°C) für leichte Anwendungen oder "II" (1000°F / 538°C) für intensive Anwendungen.3. Zum Ausschalten stellen Sie den Schalter auf "I", dann auf "0" und ziehen den Netzstecker. Dies hilft, das Heizelement abzukühlen.
Wartung und Reinigung
Trennen Sie das Gerät vor jeder Wartung vom Stromnetz und lassen Sie es vollständig abkühlen. Überprüfen Sie das Gerät vor jedem Gebrauch auf lose Schrauben, beschädigte Kabel oder andere Defekte. Reinigen Sie die Außenflächen mit einem feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine Lösungsmittel.
Fehlerbehebung
Bei Problemen wie "Gerät schaltet nicht ein" prüfen Sie, ob der Schalter auf "0" steht, ob Strom an der Steckdose anliegt oder ob das Kabel korrekt eingesteckt ist. Bei unbefriedigenden Ergebnissen passen Sie die Hitzeeinstellung an.
Technische Daten
Elektrischer Anschluss: 120 VAC / 60 Hz / 1500 Watt. Temperatureinstellungen: Niedrig (700°F max), Hoch (1000°F max).
Herstellerinformationen
Harbor Freight Tools
Praktische Hilfe
Typische Probleme
Heißluftpistole schaltet nicht ein
Prüfen Sie, ob der Schalter auf 'I' oder 'II' steht, ob die Steckdose Strom führt und ob das Kabel fest eingesteckt ist.
Unbefriedigende Ergebnisse
Passen Sie die Hitzeeinstellung (I oder II) an die spezifische Anwendung an.
Vor der Verwendung
- Überprüfen Sie das Gerät auf lose Schrauben oder beschädigte Teile.
- Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist.
- Verlegen Sie das Netzkabel sicher, um Stolperfallen zu vermeiden.
- Stellen Sie sicher, dass der Schalter auf '0' steht, bevor Sie das Gerät einstecken.
- Tragen Sie geeignete Schutzausrüstung (z.B. Schutzbrille).
Technische Daten in der Praxis
- Elektrischer Anschluss
- 120 VAC / 60 Hz / 1500 Watt
- Niedrige Einstellung
- 700° F (Maximum)
- Hohe Einstellung
- 1000° F (Maximum)
Abbildungen und Diagramme

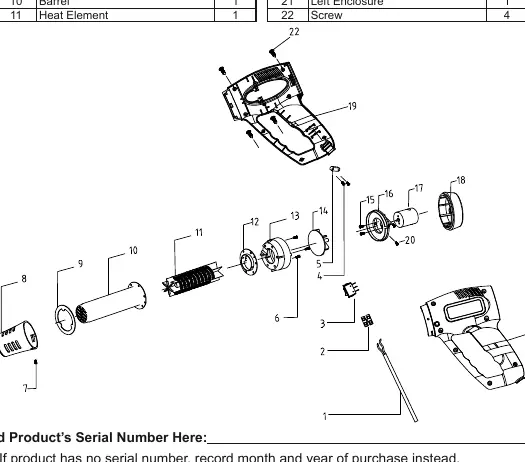

- Die Explosionszeichnung zeigt die interne Struktur, einschließlich Heizelement, Motor, Lüfter und Gehäuseteile.
- Die Abbildung der Stecker zeigt den Unterschied zwischen geerdeten (3-polig) und doppelt isolierten (2-polig) Werkzeugen.
Modellkompatibilität
- Nur für 120V-Steckdosen geeignet.
- Verwenden Sie bei Außenanwendungen nur dafür zugelassene Verlängerungskabel (markiert mit 'W-A').
