Bedienungsanleitung für Maddox 12V Hochleistungs-Reifenfüller

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Maddox 12V Hochleistungs-Reifenfüller. Das Gerät ist für den Betrieb an einer 12V-Gleichstromquelle (Fahrzeugbatterie) vorgesehen. Wichtige Sicherheitshinweise: Arbeiten Sie niemals in der Nähe von Blei-Säure-Batterien ohne entsprechende Vorsichtsmaßnahmen, da diese explosive Gase erzeugen. Halten Sie das Gerät von Kindern fern und betreiben Sie es nicht, wenn Sie müde sind oder unter Einfluss von Medikamenten/Alkohol stehen. Das Gerät wird während des Betriebs heiß; berühren Sie es nicht.

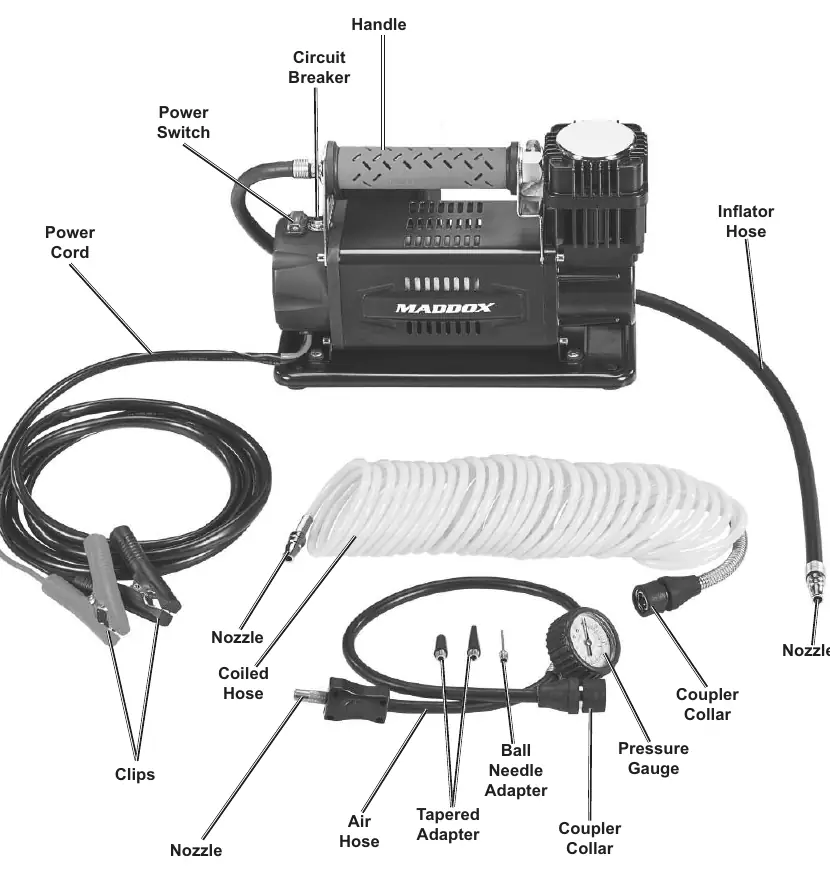

Produktbeschreibung und Komponenten

Der Reifenfüller besteht aus einem robusten Gehäuse mit Tragegriff, einem 12V-Stromkabel mit Batterieklemmen, einem Spiralschlauch, einem Luftschlauch und verschiedenen Adaptern. Zu den Bedienelementen gehören ein Ein-/Ausschalter und ein Überlastschutzschalter (Circuit Breaker).

Inbetriebnahme und Bedienung

1. Stellen Sie sicher, dass der Ein-/Ausschalter auf "OFF" steht.
2. Verbinden Sie den Spiralschlauch mit dem Luftschlauch des Geräts.
3. Starten Sie den Fahrzeugmotor.
4. Schließen Sie die rote Klemme an den Pluspol (+) der Batterie und die schwarze Klemme an eine gute Erdungsstelle am Motorblock an. Vorsicht: Berühren Sie niemals die Plus- und Minusklemmen miteinander.
5. Stellen Sie sicher, dass das Reifenventil sauber ist.
6. Schalten Sie das Gerät ein ("ON").
7. Verbinden Sie die Düse mit dem Ventil des zu befüllenden Gegenstands.
8. Überwachen Sie den Druck am Manometer genau, um ein Überfüllen zu vermeiden.
9. Nach Abschluss schalten Sie das Gerät aus, entfernen die Düse und trennen die Klemmen von der Batterie.

Hinweis: Betreiben Sie das Gerät nicht länger als 40 Minuten bei 40 PSI oder mehr. Bei Überhitzung schaltet sich das Gerät automatisch ab. Lassen Sie es 20 Minuten abkühlen und setzen Sie ggf. den Schutzschalter zurück.

Wartung und Pflege

Vor jedem Gebrauch sollte das Gerät auf lose Teile, beschädigte Kabel oder Risse überprüft werden. Nach dem Gebrauch sollte das Gerät abkühlen und die Oberfläche mit einem sauberen Tuch abgewischt werden. Alle 500 Betriebsstunden sollten die O-Ringe von einem qualifizierten Techniker ausgetauscht werden. Der Luftfilter sollte regelmäßig gereinigt werden: Entfernen Sie die Filterabdeckung, waschen Sie den Filter in warmem Seifenwasser, spülen Sie ihn gründlich aus und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Fehlerbehebung

Bei verminderter Leistung prüfen Sie auf lose Verbindungen, einen blockierten Luftfilter oder Undichtigkeiten. Wenn das Gerät nicht funktioniert, prüfen Sie die Position der Batterieklemmen, den Schalterstatus, ob das Gerät überhitzt ist (20 Min. abkühlen lassen), den Zustand der Fahrzeugbatterie oder ob der Schutzschalter ausgelöst hat.

Technische Daten

• Spannung: 12VDC
• Maximaler Luftdruck: 120 PSI
• Maximaler Luftdurchsatz: 3 CFM
