Bedienungsanleitung für Küchenarmatur Hansgrohe Talis M54 210
Erfahren Sie, wie Sie die Hansgrohe Talis M54 210 Küchenarmatur korrekt installieren, einstellen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten sowie Tipps zur Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hansgrohe Talis M54 210 ist eine Küchenarmatur für Trinkwasser. Die Anleitung beschreibt die Montage, die Einstellung des Schwenkbereichs (60°, 110°, 150°) und der Warmwasserbegrenzung sowie Wartungsarbeiten. S. 2, 3
Wichtigste Schritte
- Montage der Armatur S. 4
- Einstellung des Schwenkbereichs S. 5, 6, 7
- Einstellung der Warmwasserbegrenzung S. 10
Probleme und Lösungen
Armatur schwergängig
Kartusche austauschen
S. 2, 3Wartung und Reset
- Rückflussverhinderer prüfen S. 2, 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebsdruck | max. 1 MPa | Maximaler Betriebsdruck | S. 2, 3 |
Wo es im PDF steht
- Einstellung Schwenkbereich S. 5, 6, 7
- Einstellung Warmwasserbegrenzung S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montage- und Bedienungsanleitung für die Küchenarmatur Hansgrohe Talis M54 210. Das Produkt ist ausschließlich für die Verwendung mit Trinkwasser konzipiert. Vor der Installation müssen die Leitungen gespült und auf Transportschäden geprüft werden.
Sicherheitshinweise
- Tragen Sie bei der Montage Handschuhe, um Quetsch- und Schnittverletzungen zu vermeiden.
- Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.
- Verwenden Sie kein essigsäurehaltiges Silikon.
Montage und Installation
Die Installation muss gemäß den geltenden nationalen Normen und Installationsrichtlinien erfolgen. Stellen Sie sicher, dass die Anschlussschläuche korrekt in den Grundkörper eingeschraubt sind. Achten Sie auf die maximalen Abmessungen für die Montage (siehe Maßzeichnungen).
Einstellung des Schwenkbereichs
Der Schwenkbereich des Auslaufs kann individuell angepasst werden. Die Anleitung bietet detaillierte Schritte für verschiedene Winkel (60°, 110°, 150°), indem der entsprechende Anschlagring am Schwenkauslauf positioniert wird.
Einstellung der Warmwasserbegrenzung
Die Warmwasserbegrenzung kann angepasst werden, um die maximale Temperatur zu limitieren. Dies erfolgt durch das Entfernen des Griffs und das Einstellen des Begrenzers unter der Kartusche. Hinweis: Die Verwendung in Verbindung mit einem Durchlauferhitzer wird nicht empfohlen.
Bedienung und Reinigung
Hansgrohe empfiehlt, morgens oder nach längeren Stagnationszeiten den ersten halben Liter Wasser nicht als Trinkwasser zu verwenden. Zur Reinigung der Armatur sollten keine aggressiven Mittel verwendet werden. Die Wartung der Rückflussverhinderer sollte gemäß EN 806-5 mindestens einmal jährlich erfolgen.
Fehlerbehebung
- Armatur schwergängig: Kartusche ist defekt oder verkalkt. Lösung: Kartusche austauschen.
- Armatur tropft: Kartusche ist defekt. Lösung: Kartusche austauschen.
- Wasseraustritt am Schwenkauslauf: O-Ring ist defekt. Lösung: O-Ring austauschen.
- Wasseraustritt am Befestigungsschaft: Anschlussschläuche sind nicht fest oder O-Ring defekt. Lösung: Schläuche von Hand festziehen oder O-Ring austauschen.
Technische Daten
- Betriebsdruck: max. 1 MPa
- Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
- Prüfdruck: 1,6 MPa
- Heißwassertemperatur: max. 60°C
- Thermische Desinfektion: 70°C / 4 min
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Armatur schwergängig
Kartusche ist defekt oder verkalkt; Kartusche austauschen.
Armatur tropft
Kartusche ist defekt; Kartusche austauschen.
Wasseraustritt am Schwenkauslauf
O-Ring ist defekt; O-Ring austauschen.
Wasseraustritt am Befestigungsschaft
Anschlussschläuche nicht fest oder O-Ring defekt; Schläuche von Hand festziehen oder O-Ring austauschen.
Vor der Verwendung
- Produkt auf Transportschäden prüfen
- Leitungen gemäß geltenden Normen spülen
- Druckunterschiede zwischen Kalt- und Warmwasseranschluss ausgleichen
- Handschuhe bei der Montage tragen
- Kein essigsäurehaltiges Silikon verwenden
Technische Daten in der Praxis
- Betriebsdruck
- Maximal 1 MPa, empfohlen 0,1 - 0,5 MPa.
- Heißwassertemperatur
- Maximal 60°C für den Betrieb.
- Thermische Desinfektion
- 70°C für 4 Minuten möglich.
Abbildungen und Diagramme

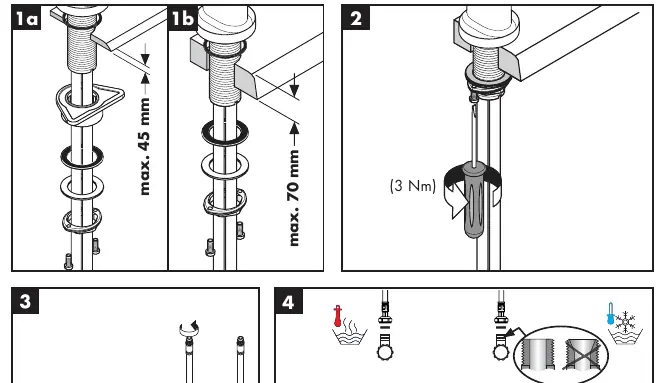

- Montage der Anschlussschläuche und Befestigung
- Einstellung des Schwenkbereichs (60°, 110°, 150°)

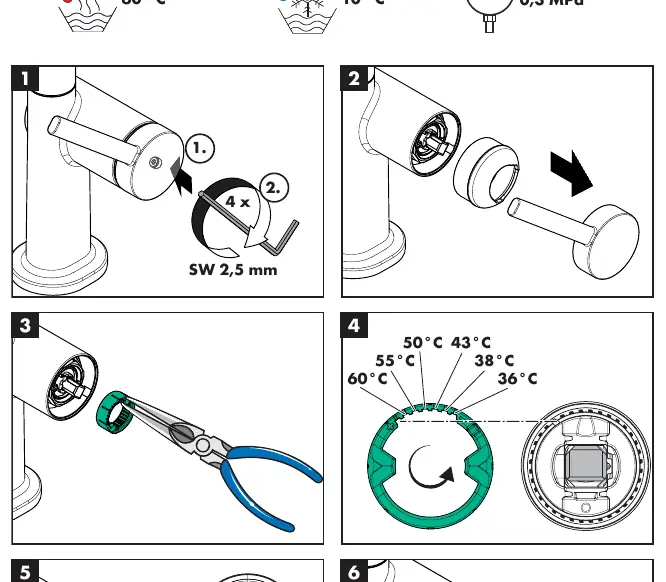

- Einstellung der Warmwasserbegrenzung unter dem Griff

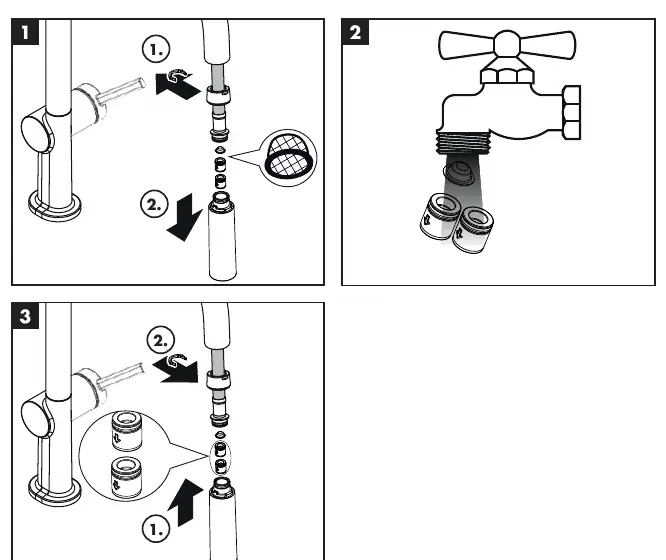

- Wartung der Rückflussverhinderer
