Bedienungsanleitung für Hansgrohe Talis S² Variarc Küchenarmatur
Erfahren Sie, wie Sie Ihre Hansgrohe Talis S² Variarc Küchenarmatur korrekt installieren, bedienen und warten. Diese Anleitung enthält technische Daten, Sicherheitshinweise und Tipps zur Reinigung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Hansgrohe Talis S² Variarc Küchenarmatur (Modelle 14872XXX und 14877XXX). Sie enthält wichtige Hinweise zur sicheren Installation, Bedienung und Wartung. Bitte beachten Sie, dass die Armatur gemäß den geltenden Normen installiert, gespült und geprüft werden muss.
Sicherheitshinweise
- Tragen Sie bei der Montage Handschuhe, um Quetsch- und Schnittverletzungen zu vermeiden.
- Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.
- Verwenden Sie kein essigsäurehaltiges Silikon bei der Montage.
Technische Daten
Die Armatur ist für den Betrieb mit hydraulisch und thermisch gesteuerten Durchlauferhitzern geeignet, sofern der Fließdruck mindestens 0,15 MPa beträgt.
- Betriebsdruck: max. 1 MPa
- Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
- Prüfdruck: 1,6 MPa
- Heißwassertemperatur: max. 80°C (empfohlen 65°C)
- Durchflussleistung (Brausestrahl): 11 l/min bei 0,3 MPa
- Durchflussleistung (Luftsprudler): 9 l/min bei 0,3 MPa
Montagehinweise
Die Armatur muss gemäß den gültigen Normen montiert, gespült und geprüft werden. Achten Sie darauf, dass die Leitungen vor der Montage gründlich gespült werden, um Schmutzablagerungen zu vermeiden.
Bedienung
Die Armatur ist als Einhandmischer konzipiert. Die Bedienung erfolgt über den Hebel, mit dem sowohl die Durchflussmenge als auch die Temperatur reguliert werden.
Einstellen des Heißwasserbegrenzers
Die Armatur verfügt über einen Heißwasserbegrenzer. Die Einstellung erfolgt über die Kartusche (siehe Seite 39). In Verbindung mit Durchlauferhitzern ist eine Warmwassersperre in der Regel nicht notwendig.
Wartung und Pflege
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in Übereinstimmung mit nationalen oder regionalen Bestimmungen (DIN 1988 einmal jährlich) auf ihre Funktion geprüft werden.
Reinigung (QuickClean)
Die Armatur ist mit der QuickClean-Funktion ausgestattet. Kalkablagerungen an den Strahlformern können durch einfaches Rubbeln mit dem Finger oder einem Schwamm entfernt werden. Bei vermindertem Wasserdurchsatz sollte das Schmutzfangsieb zwischen Brause und Schlauch gereinigt werden.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Verminderter Wasserdurchsatz
Reinigen Sie das Schmutzfangsieb zwischen der Handbrause und dem Schlauch.
Große Druckunterschiede
Die Druckunterschiede zwischen Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.
Vor der Verwendung
- Handschuhe bei der Montage tragen
- Leitungen vor der Montage spülen
- Druckverhältnisse prüfen
- Kein essigsäurehaltiges Silikon verwenden
Technische Daten in der Praxis
- Betriebsdruck
- Empfohlener Bereich 0,1 - 0,5 MPa für optimalen Betrieb.
- Heißwassertemperatur
- Maximal 80°C zulässig, 65°C empfohlen.
Abbildungen und Diagramme

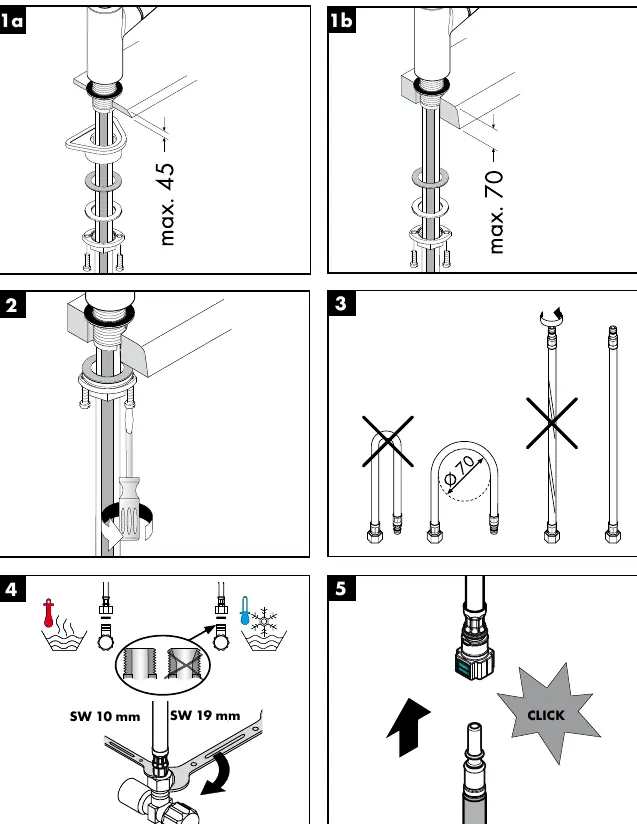

- Seite 32: Montageschritte für den Einbau der Armatur.

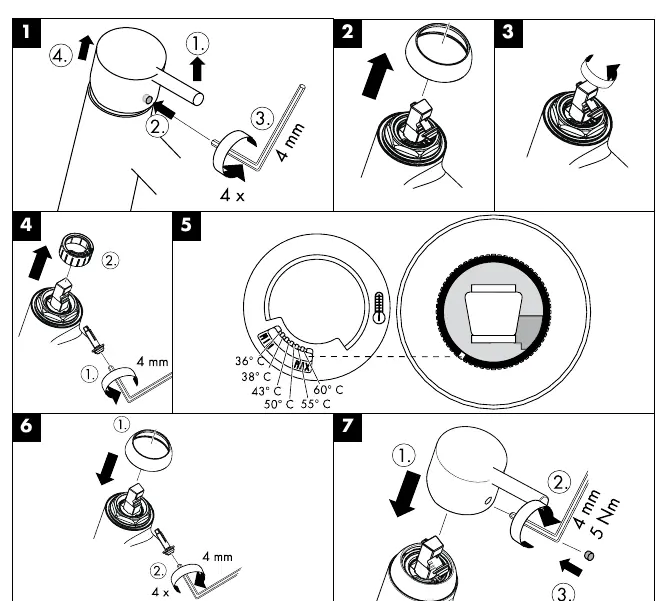

- Seite 39: Detaillierte Schritte zur Einstellung des Heißwasserbegrenzers.

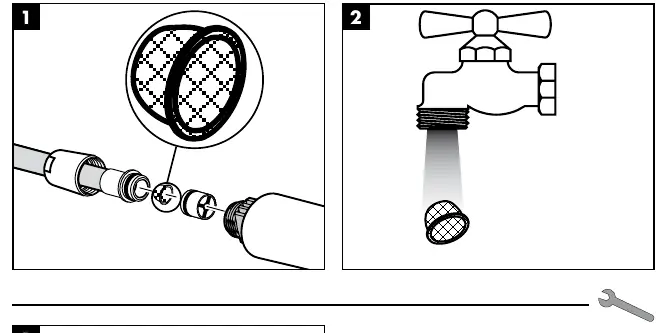

- Seite 35: Wartung der Rückflussverhinderer und Reinigung des Siebs.
Modellkompatibilität
- Geeignet für hydraulisch und thermisch gesteuerte Durchlauferhitzer bei mindestens 0,15 MPa Fließdruck.
