Bedienungsanleitung für Hansgrohe Axor Carlton Armatur
Detaillierte Anleitung zur Montage, Bedienung und Wartung der Hansgrohe Axor Carlton Armatur. Inklusive technischer Daten und Reinigungshinweisen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hansgrohe Axor Carlton Armatur ist für den Einsatz in Badezimmern konzipiert. Sie ist serienmäßig mit einem EcoSmart-Durchflussbegrenzer ausgestattet, der bei Bedarf entfernt werden kann. S. 2
Wichtigste Schritte
- Montage der Armatur S. 31
- Reinigung der Armatur S. 37
Probleme und Lösungen
Probleme mit Durchlauferhitzer
EcoSmart-Durchflussbegrenzer entfernen.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Betriebsdruck | 1 MPa | Maximal zulässiger Druck | S. 2 |
Wo es im PDF steht
- Montageanleitung S. 31, 32, 33
- Technische Daten S. 2, 34, 35
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Hansgrohe Axor Carlton Armatur (Modelle 17125XXX, 17135XXX, 17235XXX). Das Produkt ist ausschließlich für Bade-, Hygiene- und Körperreinigungszwecke bestimmt. Bei der Montage müssen Handschuhe getragen werden, um Quetsch- und Schnittverletzungen zu vermeiden. Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.

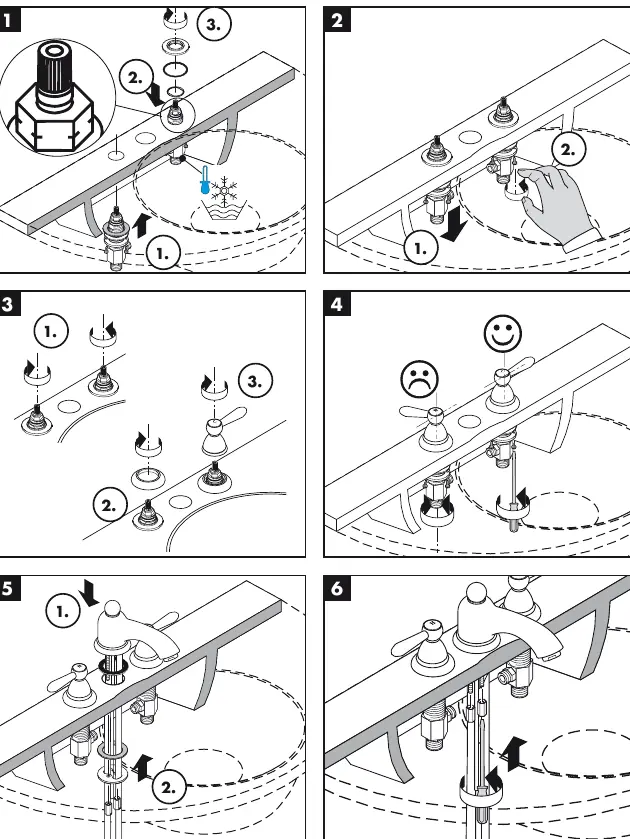

Montagehinweise
Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft werden. Bei Problemen mit dem Durchlauferhitzer oder wenn mehr Wasserdurchsatz gewünscht wird, kann der EcoSmart-Durchflussbegrenzer, der hinter dem Luftsprudler sitzt, entfernt werden. Verwenden Sie kein essigsäurehaltiges Silikon bei der Installation.
Technische Daten
- Betriebsdruck: max. 1 MPa
- Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
- Prüfdruck: 1,6 MPa
- Heißwassertemperatur: max. 80°C
- Empfohlene Heißwassertemperatur: 65°C
Hansgrohe Armaturen können in Verbindung mit hydraulisch und thermisch gesteuerten Durchlauferhitzern eingesetzt werden, wenn der Fließdruck mindestens 0,15 MPa beträgt.
Bedienung und Reinigung
Die Armatur verfügt über die QuickClean-Reinigungsfunktion. Kalkablagerungen an den Strahlformern können durch einfaches Rubbeln mit dem Finger oder einem Schwamm entfernt werden. Die Bedienung erfolgt über die Griffe (öffnen/schließen, warm/kalt).

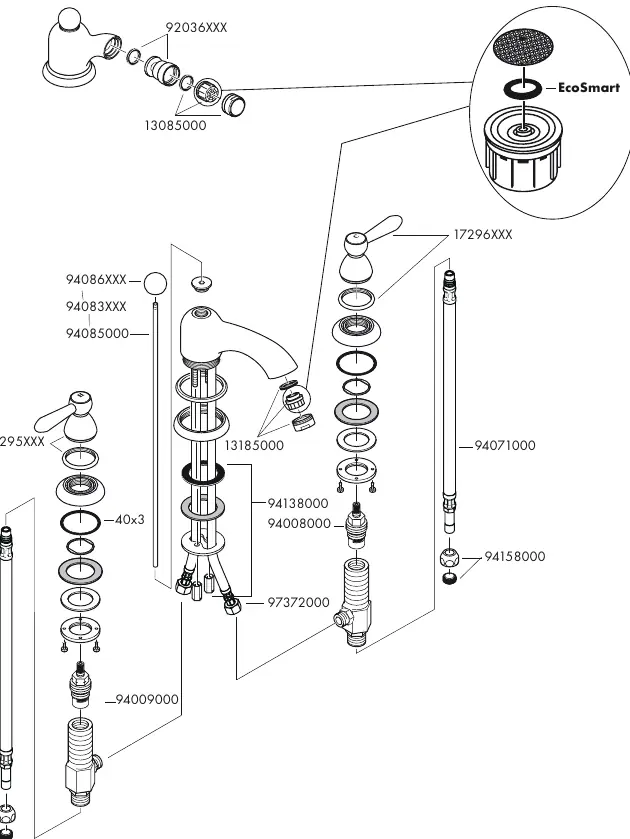

Wartung
Informationen zu Serviceteilen finden Sie auf Seite 36. Achten Sie bei der Auswahl der Ersatzteile auf die Farbcodierung (000 = chrom, 090 = chrom/gold-optik).
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Geringer Wasserdurchfluss
EcoSmart-Durchflussbegrenzer hinter dem Luftsprudler prüfen oder entfernen.
Probleme mit Durchlauferhitzer
EcoSmart-Durchflussbegrenzer entfernen, um den Durchsatz zu erhöhen.
Vor der Verwendung
- Handschuhe während der Montage tragen
- Druckunterschiede zwischen Kalt- und Warmwasseranschlüssen ausgleichen
- Leitungen gemäß Norm spülen
- Dichtheit der Armatur prüfen
- Kein essigsäurehaltiges Silikon verwenden
Technische Daten in der Praxis
- Betriebsdruck
- Maximal zulässiger Druck 1 MPa, empfohlen 0,1–0,5 MPa.
- Heißwassertemperatur
- Maximal 80°C, empfohlen 65°C für den Betrieb.
Abbildungen und Diagramme
- Die Durchflussdiagramme auf Seite 34-35 zeigen den Wasserfluss mit (1) und ohne (2) EcoSmart-Durchflussbegrenzer.
Modellkompatibilität
- Geeignet für hydraulisch und thermisch gesteuerte Durchlauferhitzer bei einem Fließdruck von mindestens 0,15 MPa.
