Bedienungsanleitung für Duschsystem Hansgrohe Pulsify S 260 1jet
Erfahren Sie alles über das Duschsystem Hansgrohe Pulsify S 260 1jet mit ShowerTablet Select 400. Diese Anleitung enthält technische Daten, Installationsmaße und eine vollständige Übersicht der Ersatzteile für Wartung und Reparatur.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Hansgrohe Pulsify S 260 1jet ist ein Duschsystem mit Thermostat (ShowerTablet Select 400), Kopf- und Handbrause. Es bietet Funktionen wie CoolContact, Sicherheitsblockierung bei 40°C und verschiedene Strahlarten. S. 1
Wichtigste Schritte
- Installation des Duschsystems S. 3
- Austausch von Ersatzteilen S. 4, 5
Wartung und Reset
- Wartung erfolgt durch Austausch der in der Ersatzteilliste aufgeführten Komponenten (z.B. Thermostatkartusche, Dichtungen). S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebsdruck | 0,9 - 10 bar | Zulässiger Druckbereich für den Betrieb. | S. 1 |
| Durchflussmenge (3 bar) | 7,5 l/min (System) | Maximale Durchflussmenge des Gesamtsystems. | S. 1 |
Wo es im PDF steht
- Technische Daten und Beschreibung S. 1
- Maßzeichnung und Diagramme S. 2, 3
- Ersatzteile S. 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument bietet eine Übersicht über das Duschsystem Hansgrohe Pulsify S 260 1jet mit ShowerTablet Select 400. Es enthält technische Spezifikationen, Installationsmaße, Durchflussdiagramme sowie eine detaillierte Explosionszeichnung mit Ersatzteilliste. Diese Informationen sind für die Planung der Installation sowie für die spätere Wartung und den Austausch von Komponenten unerlässlich.
Produktbeschreibung
Das Duschsystem Pulsify S 260 1jet umfasst eine Kopfbrause, eine Handbrause, einen Thermostat (ShowerTablet Select 400), eine Duschstange, ein schwenkbares Schiebestück und einen Brauseschlauch. Zu den besonderen Merkmalen gehören:
- Kopfbrause: Durchmesser 260 mm, Strahlart PowderRain, kugelgelagert und neigbar.
- Handbrause: Strahlarten PowderRain, IntenseRain und Massagestrahl.
- Thermostat: CoolContact-Technologie (verhindert Erhitzung des Gehäuses), Sicherheitsblockierung bei 40°C, SafetyFunction (maximale Warmwassertemperatur einstellbar).
- Bedienung: Komfortable Umstellung via Select-Knopf, gleichzeitige Nutzung von 2 Funktionen möglich.
Technische Daten
- Betriebsdruck: Minimum 0,9 bar, Maximum 10 bar.
- Durchflussmenge (bei 3 bar): Handbrause 6,4 l/min, Gesamtsystem 7,5 l/min.
- Anschlussabstand: 150 ± 12 mm.
- Brausearm: Länge 398 mm, schwenkbar.
- EU-Taxonomie: Max. 8 l/min.
Installation und Maße
Das System ist für die Aufputzmontage konzipiert. Die Montage erfordert einen Anschlussabstand von 150 mm (± 12 mm). Die Höhe des Steigrohrs kann bei Bedarf gekürzt werden. Detaillierte Maßzeichnungen finden Sie im Abschnitt zur Installation, die die Abstände zur Wand, die Höhe der Kopfbrause und die Position des Thermostats verdeutlichen.
Ersatzteile und Wartung
Die Anleitung enthält eine vollständige Explosionszeichnung (Seite 4) und eine zugehörige Ersatzteilliste (Seite 5). Diese Liste umfasst Artikelnummern für Komponenten wie Thermostatkartuschen, Dichtungen, O-Ringe, Brausearme und Befestigungsmaterial. Bei Wartungsarbeiten oder Defekten können anhand der Positionsnummern die korrekten Ersatzteile identifiziert und bestellt werden.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Kopfbrause leert sich nicht schnell genug
Die Kopfbrause verfügt über eine Schnellentleerung, die aktiv wird, wenn sie um 10° oder mehr geneigt wird.
Temperaturregelung ungenau
Überprüfen Sie die Temperatureinstellung und die SafetyFunction. Bei Defekten kann die Temperatureinheit (Pos. 30) ausgetauscht werden.
Vor der Verwendung
- Prüfen Sie, ob der Wasserdruck zwischen 0,9 und 10 bar liegt.
- Stellen Sie sicher, dass der Anschlussabstand 150 mm (± 12 mm) beträgt.
- Kontrollieren Sie vor der Montage, ob alle Dichtungen vorhanden sind.
- Prüfen Sie die Durchflussbegrenzer, falls der Wasserdurchfluss nicht den Anforderungen entspricht.
Technische Daten in der Praxis
- SafetyFunction
- Ermöglicht die Voreinstellung einer maximalen Warmwassertemperatur.
- Anschlussabstand
- Der Abstand zwischen den beiden Wasseranschlüssen in der Wand (Standard 150 mm).
Abbildungen und Diagramme
- Die Explosionszeichnung auf Seite 4 zeigt die genaue Position aller Einzelteile für die Wartung.

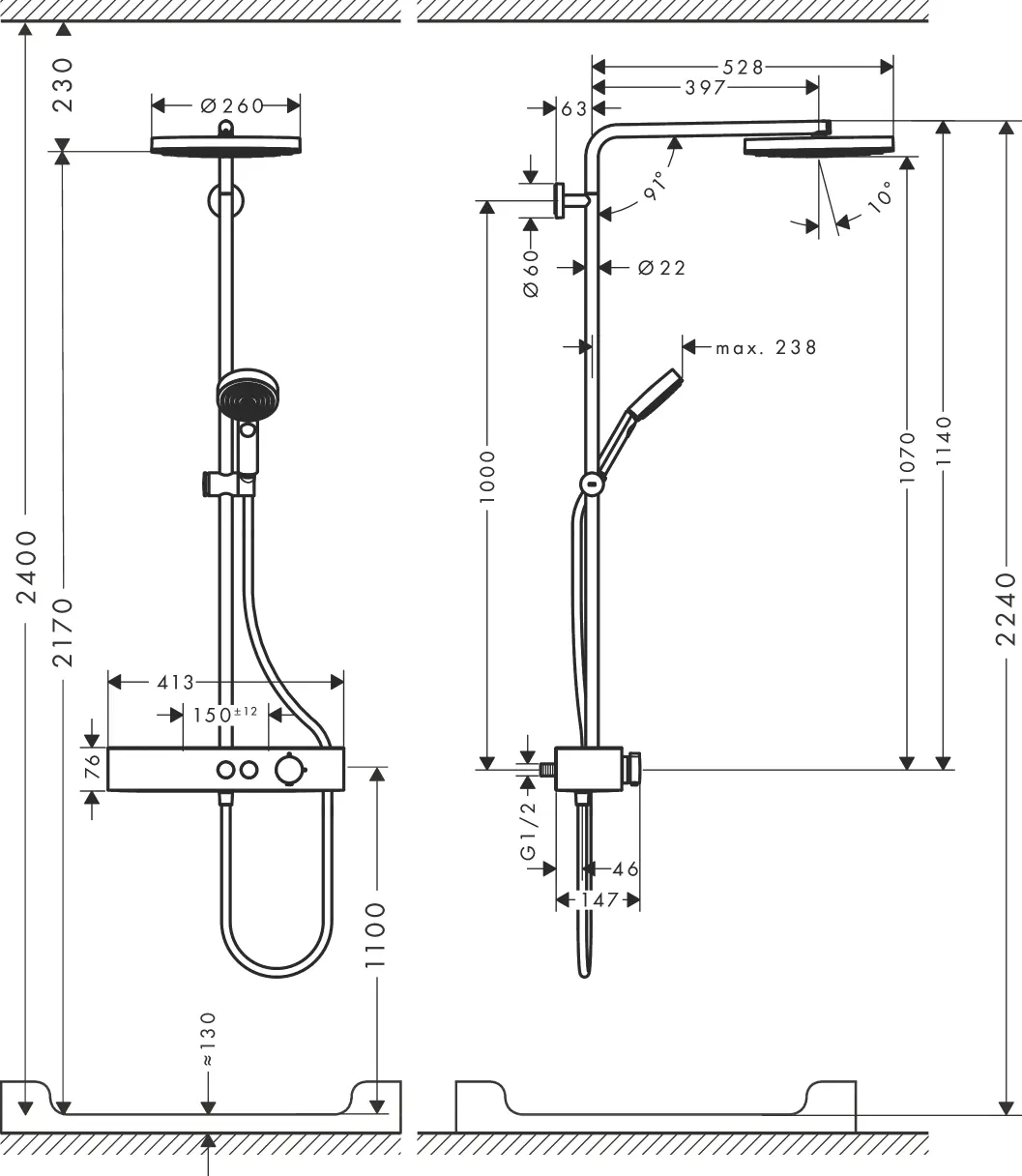

- Die Maßzeichnung auf Seite 3 hilft bei der Planung der Montagehöhe und der Abstände zur Wand.
Modellkompatibilität
- Das System ist für Aufputzmontage ausgelegt.
- Die Höhe des Steigrohrs ist kürzbar.
