Bedienungsanleitung für Hansgrohe AXOR Carlton 17451XXX Wannenarmatur
Erfahren Sie, wie Sie die Hansgrohe AXOR Carlton 17451XXX Wannenarmatur korrekt installieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten und Wartungstipps.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hansgrohe AXOR Carlton 17451XXX ist eine Wannenarmatur. Die Montage erfordert das Spülen der Leitungen und den Einbau der beiliegenden Siebdichtung zum Schutz vor Schmutz. S. 2, 4
Wichtigste Schritte
- Montage der Armatur S. 31, 32, 33
- Wartung der Rückflussverhinderer S. 36
Probleme und Lösungen
Reinigung des Secuflex-Schlauchs wiederholen.
S. 36Wartung und Reset
- Wartung Rückflussverhinderer S. 36
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebsdruck | max. 1 MPa | Maximaler Betriebsdruck | S. 2 |
| Heißwassertemperatur | max. 80°C | Maximale Heißwassertemperatur | S. 2 |
Wo es im PDF steht

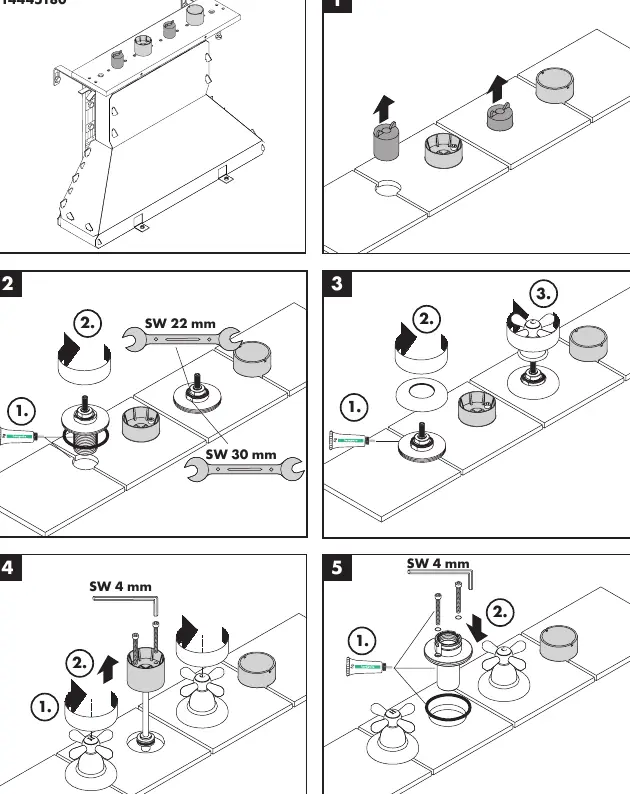

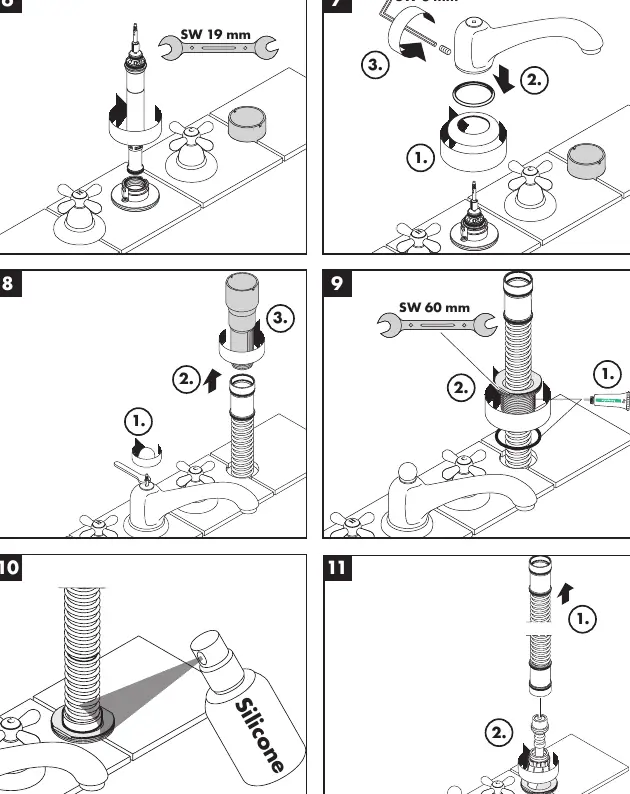

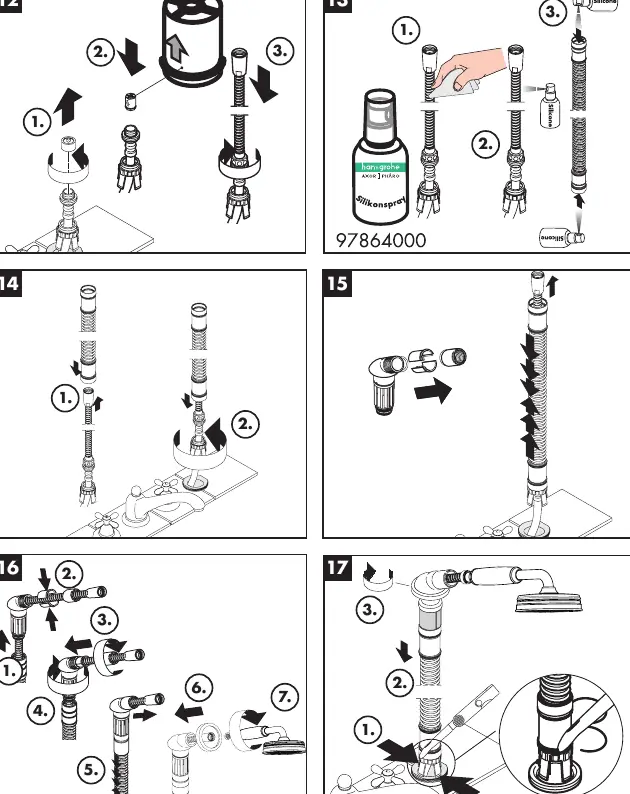

- Montageanleitung S. 31, 32, 33
- Technische Daten S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montage- und Bedienungsanleitung für die Hansgrohe AXOR Carlton 17451XXX Wannenarmatur. Es ist wichtig, die Armatur gemäß den geltenden Normen zu installieren, zu spülen und zu prüfen.
Sicherheitshinweise
- Tragen Sie bei der Montage Handschuhe, um Quetsch- und Schnittverletzungen zu vermeiden.
- Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt werden.
- Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.
- Vermeiden Sie den Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen).
- Das Produkt darf nicht als Haltegriff benutzt werden; montieren Sie einen separaten Haltegriff.
Montagehinweise
- Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft werden.
- Die beigepackte Siebdichtung muss eingebaut werden, um Schmutzeinspülungen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen führen.
- Verwenden Sie kein essigsäurehaltiges Silikon.
Technische Daten
- Betriebsdruck: max. 1 MPa
- Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
- Prüfdruck: 1,6 MPa
- Heißwassertemperatur: max. 80°C
- Empfohlene Heißwassertemperatur: 65°C
- Anschlüsse G 1/2: kalt rechts - warm links
Wartung und Pflege
- Rückflussverhinderer: Müssen gemäß DIN EN 1717 regelmäßig (mindestens einmal jährlich) auf ihre Funktion geprüft werden.
- Secuflex-Schlauch: Wiederholen Sie die Reinigung, wenn der Auszug mit der Zeit schwergängig wird.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Reinigen Sie den Secuflex-Schlauch gemäß der Wartungsanleitung.
Stellen Sie sicher, dass die beigepackte Siebdichtung korrekt eingebaut ist.
Vor der Verwendung
- Druckunterschiede zwischen Kalt- und Warmwasseranschlüssen ausgleichen
- Handschuhe bei der Montage tragen
- Siebdichtung in die Handbrause einbauen
- Kein essigsäurehaltiges Silikon verwenden
