Montageanleitung für Hansgrohe Trio/Quattro Umstellventil-Fertigset

Detaillierte Montageanleitung für Hansgrohe Trio/Quattro Umstellventil-Fertigsets. Diese Anleitung enthält wichtige Sicherheitshinweise, Installationsschritte, Ersatzteilzeichnungen und technische Maße für eine fachgerechte Installation.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Diese Anleitung beschreibt die fachgerechte Montage und Wartung der Hansgrohe Trio/Quattro Umstellventil-Fertigsets. S. 2

Wichtigste Schritte

  • Montage durchführen S. 10

Probleme und Lösungen

Undichtigkeit

Prüfen Sie die Dichtungen und die Silikonverwendung.

S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Silikon Essigsäurefrei Verwendung von essigsäurehaltigem Silikon vermeiden S. 2

Wo es im PDF steht

  • Montageanleitung S. 2, 3, 4, 5
  • Montageschritte S. 10, 11
  • Ersatzteile S. 12, 13
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montageschritte für das Umstellventil Seite 10 Explosionszeichnung der Ersatzteile Seite 12

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Montageanleitung für die Hansgrohe Trio/Quattro Umstellventil-Fertigsets. Es ist für die fachgerechte Installation der Armatur konzipiert. Die Anleitung deckt verschiedene Modelle ab, darunter Trio/Quattro Classic, S, E, PuraVida und Metris. Vor der Installation müssen die Leitungen gemäß den geltenden Normen gespült und geprüft werden.

Sicherheitshinweise

Um Quetsch- und Schnittverletzungen während der Montage zu vermeiden, müssen unbedingt Schutzhandschuhe getragen werden.

Montagehinweise

Bei der Installation ist Folgendes zu beachten:

  • Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft werden.
  • Verwenden Sie kein essigsäurehaltiges Silikon, da dies die Armatur beschädigen kann.

Installationsschritte

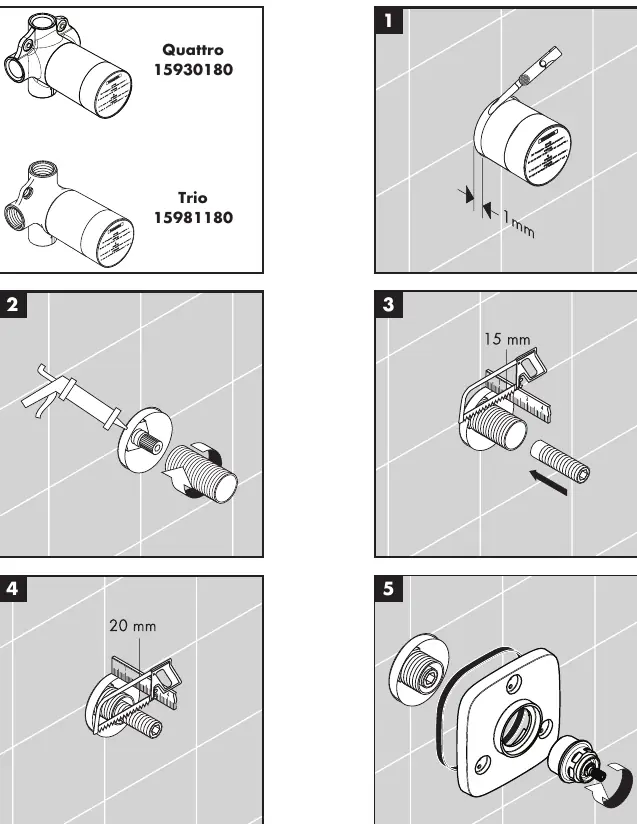

Die Montage erfolgt in mehreren Schritten, die auf Seite 10 der Anleitung grafisch dargestellt sind:

Montageschritte für das Umstellventil
Montageschritte für das Umstellventil
  1. Vorbereitung der Anschlüsse und Prüfung der Einbautiefe.
  2. Installation des Grundkörpers und der Dichtungen.
  3. Anbringung der Rosette und des Griffs.
  4. Abschließende Funktionsprüfung.

Ersatzteile

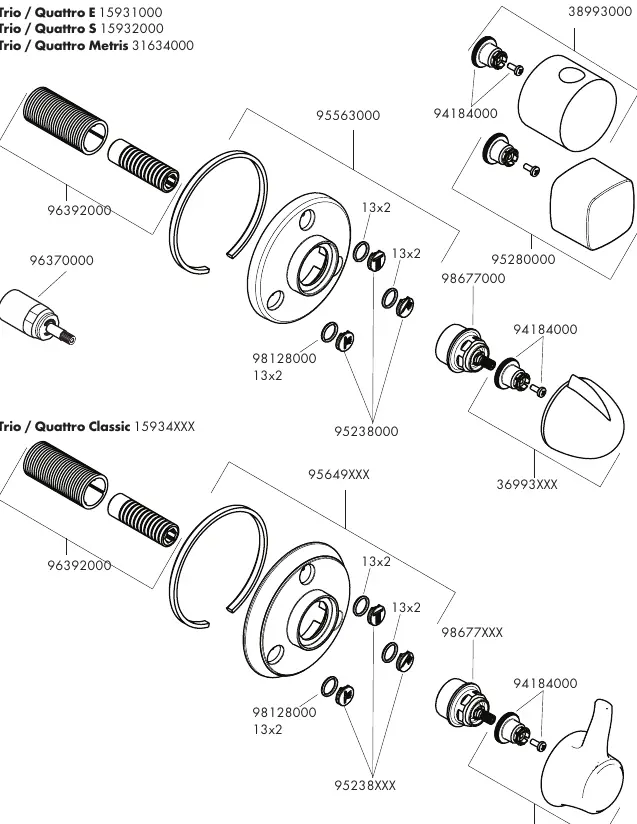

Die Explosionszeichnungen und Ersatzteilnummern für die verschiedenen Modelle (Classic, S, E, PuraVida, Metris) finden Sie auf den Seiten 12 und 13. Diese helfen bei der Identifizierung und Bestellung der korrekten Komponenten.

Explosionszeichnung der Ersatzteile
Explosionszeichnung der Ersatzteile

Technische Maße

Detaillierte Maßzeichnungen für alle aufgeführten Modelle sind auf Seite 14 enthalten. Diese dienen zur Überprüfung der Einbausituation und der Platzverhältnisse.

Herstellerinformationen

hansgrohe SE

Markenprofil
Herstellerwebsite https://www.hansgrohe.com Support https://www.hansgrohe.com/de/service Herstellerhandbücher https://www.hansgrohe.com/de/service

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Montage

Überprüfen Sie, ob essigsäurefreies Silikon verwendet wurde und ob alle Dichtungen korrekt sitzen.

Schwierigkeiten bei der Installation

Stellen Sie sicher, dass die Leitungen vor der Montage gemäß den geltenden Normen gespült wurden.

Vor der Verwendung

  • Schutzhandschuhe tragen
  • Leitungen gemäß Norm spülen
  • Essigsäurefreies Silikon bereithalten
  • Montage gemäß den Schritten auf Seite 10 durchführen
  • Funktionsprüfung nach der Installation
