Installationsanleitung für Stonebaths Ramp D-Airblade 400 Waschbecken

Erfahren Sie, wie Sie das Stonebaths Ramp D-Airblade 400 Waschbecken korrekt installieren. Diese Anleitung enthält Schritte zur Wandmontage, eine Werkzeugliste und wichtige technische Hinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Stonebaths Ramp D-Airblade 400 ist ein 1800 mm breites, wandhängendes Waschbecken. Die Installation erfordert eine sichere Befestigung an Wandpfosten mit 4 bis 8 Befestigungspunkten, je nach Länge. S. 3

Wichtigste Schritte

Markieren und Bohren der Befestigungslöcher S. 3
Sichern des Waschbeckens an der Wand S. 3

Probleme und Lösungen

Undichtigkeiten

Prüfen Sie alle Anschlüsse der Wasserversorgung und des Abflusses.

S. 3

Technische Daten

Parameter	Wert	Hinweis	Seiten
Abmessungen	1800 x 530 x 400 mm	Gesamtgröße des Waschbeckens	S. 1
Gewicht	ca. 70 kg	Nettogewicht	S. 1
Abfluss	40 mm	Durchmesser des Abflusses	S. 1

Wo es im PDF steht

Technische Zeichnungen S. 1, 2
Installationsanleitung S. 3

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Seite 3

Wichtige Informationen zur Installation

Das Stonebaths Ramp D-Airblade 400 Waschbecken ist ein wandhängendes Modell mit den Maßen 1800 x 530 x 400 mm. Das Nettogewicht beträgt ca. 70 kg. Bitte stellen Sie sicher, dass die Wandstruktur für dieses Gewicht ausgelegt ist. Die Montage erfordert eine sorgfältige Ausrichtung an den Wandpfosten.

Benötigte Werkzeuge

Bohrmaschine
Wasserwaage
Bleistift
Schraubendreher
Passendes Befestigungsmaterial (im Lieferumfang enthalten)

Installationsschritte

Vorbereitung: Stellen Sie sicher, dass alle benötigten Werkzeuge bereitliegen. Die Halterungen und Schrauben sind im Lieferumfang enthalten.
Vorbereitung der Wand: Bestimmen Sie die gewünschte Höhe des Waschbeckens. Stellen Sie sicher, dass die vorgebohrten Löcher im Waschbecken mit den internen Wandpfosten übereinstimmen.
Markieren und Bohren: Platzieren Sie das Waschbecken an der Wand und verwenden Sie eine Wasserwaage, um sicherzustellen, dass es gerade ist. Markieren Sie die Positionen für die Halterungsschrauben und bohren Sie die Führungslöcher in die Wand.
Befestigung: Sichern Sie das Waschbecken mit den Montagehalterungen und Schrauben an der Wand. Setzen Sie die erste Befestigung ein und prüfen Sie erneut mit der Wasserwaage. Verwenden Sie bei Waschbecken bis 1500 mm 4 Befestigungen; längere Modelle erfordern 6-8 Befestigungen.
Anschluss: Schließen Sie alle Versorgungsschläuche an den Wasserhahn an und verbinden Sie den Abfluss. Drehen Sie die Wasserzufuhr auf und prüfen Sie alle Verbindungen auf Undichtigkeiten.

Technische Hinweise

Bei Waschbecken mit auf der Arbeitsplatte montierten Wasserhähnen können Wasserdruckbegrenzer erforderlich sein, um Spritzer zu reduzieren. Dies ist besonders bei den Junior 100 Ramp Waschbecken relevant. Der Abflussanschluss beträgt 40 mm.

Praktische Hilfe

Typische Probleme

Undichtigkeiten an den Anschlüssen

Überprüfen Sie alle Wasserversorgungsleitungen und den Abflussanschluss nach der Installation auf Dichtheit.

Übermäßiges Spritzen des Wassers

Bei auf der Arbeitsplatte montierten Wasserhähnen können Wasserdruckbegrenzer erforderlich sein.

Vor der Verwendung

Stellen Sie sicher, dass die Wandpfosten für die Montage geeignet sind.
Verwenden Sie eine Wasserwaage für eine exakte Ausrichtung.
Prüfen Sie, ob alle mitgelieferten Halterungen und Schrauben vorhanden sind.
Stellen Sie sicher, dass der Abflussanschluss 40 mm beträgt.

Abbildungen und Diagramme

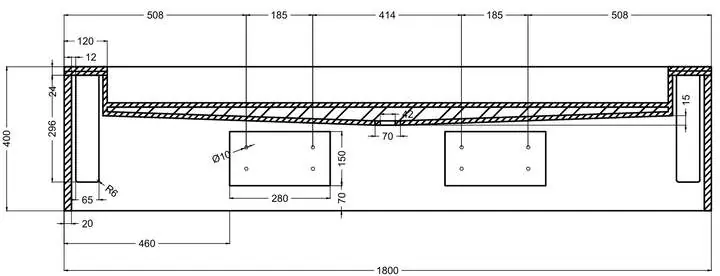

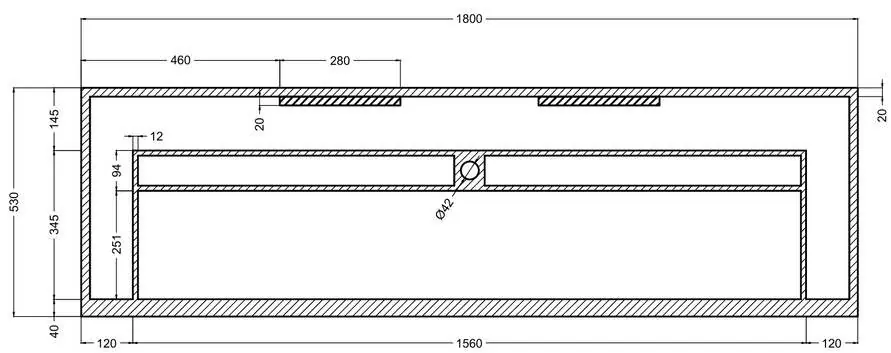

Die technischen Zeichnungen zeigen die genauen Abmessungen und Positionen der Befestigungspunkte.
Die Installationsschritte illustrieren die Verwendung von Wasserwaage, Bohrer und die korrekte Befestigung an der Wand.

Modellkompatibilität

Geeignet für Wandmontage.
Längere Waschbecken (über 1500 mm) erfordern 6-8 Befestigungspunkte.
