Bedienungsanleitung für Hansgrohe Talis Classic Waschtischarmatur
Schnelle Hilfe zur Installation, Bedienung und Wartung Ihrer Hansgrohe Talis Classic Waschtischarmatur. Erfahren Sie alles über technische Daten, EcoSmart-Einstellungen und Reinigung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Bedienung der Hansgrohe Talis Classic Waschtischarmatur. Das Produkt ist serienmäßig mit der EcoSmart-Technologie zur Durchflussbegrenzung ausgestattet. Wichtige Hinweise zur Montage, zur Einstellung der Warmwasserbegrenzung sowie zur Reinigung und Wartung sind in diesem Dokument enthalten.
Sicherheitshinweise
- Tragen Sie bei der Montage Handschuhe, um Quetsch- und Schnittverletzungen zu vermeiden.
- Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt werden.
- Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.

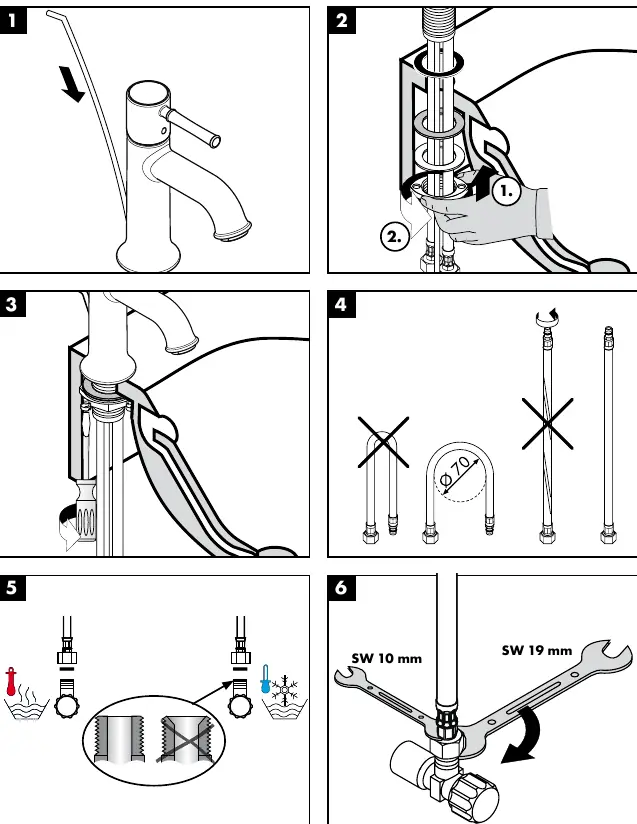

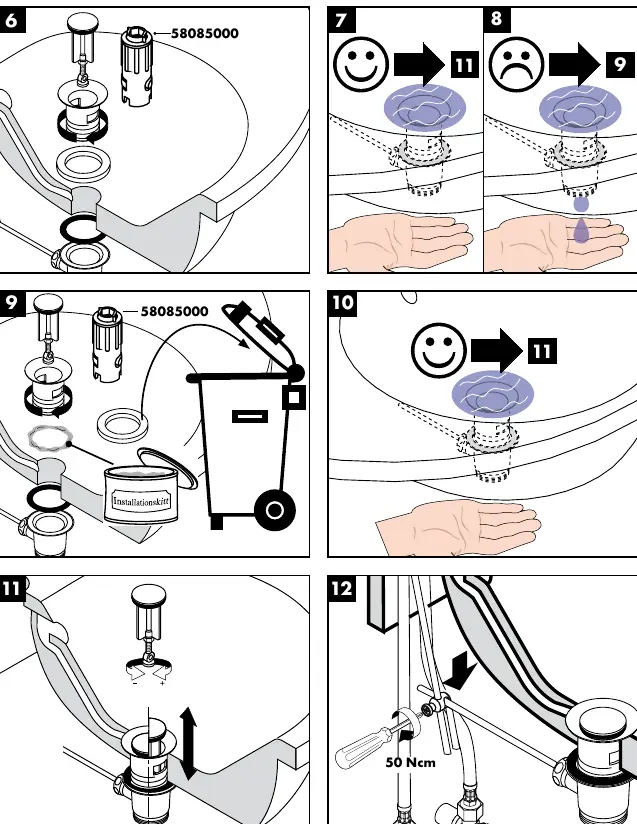

Montagehinweise
Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft werden. Bei Problemen mit dem Durchlauferhitzer oder wenn ein größerer Wasserdurchsatz gewünscht wird, kann der EcoSmart (Durchflussbegrenzer), der hinter dem Luftsprudler sitzt, entfernt werden.
Technische Daten
- Betriebsdruck: max. 1 MPa
- Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
- Prüfdruck: 1,6 MPa
- Heißwassertemperatur: max. 80°C
- Empfohlene Heißwassertemperatur: 65°C
Hansgrohe Armaturen können in Verbindung mit hydraulisch und thermisch gesteuerten Durchlauferhitzern eingesetzt werden, wenn der Fließdruck mindestens 0,15 MPa beträgt.
Bedienung
Die Armatur wird über einen Einhebelmischer bedient. Durch Anheben des Hebels wird der Wasserfluss gestartet, durch Schwenken nach links oder rechts wird die Temperatur reguliert.

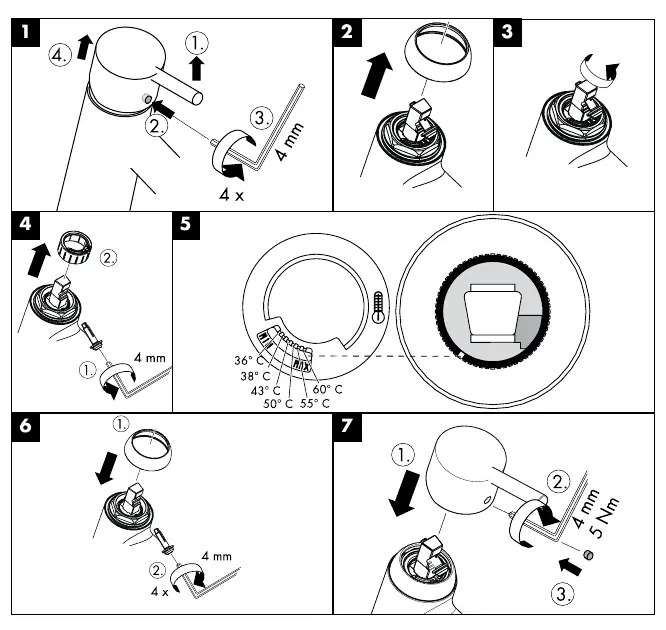

Einstellung der Warmwasserbegrenzung
Die Armatur verfügt über eine Warmwasserbegrenzung. Die Justierung erfolgt gemäß der Abbildung auf Seite 33. In Verbindung mit Durchlauferhitzern ist eine Warmwassersperre in der Regel nicht notwendig.
Reinigung und Pflege
Die Armatur ist mit der QuickClean-Funktion ausgestattet. Kalkablagerungen an den Strahlformern können durch einfaches Rubbeln mit dem Finger oder einem Schwamm entfernt werden. Verwenden Sie keinen essigsäurehaltigen Silikon bei der Montage.

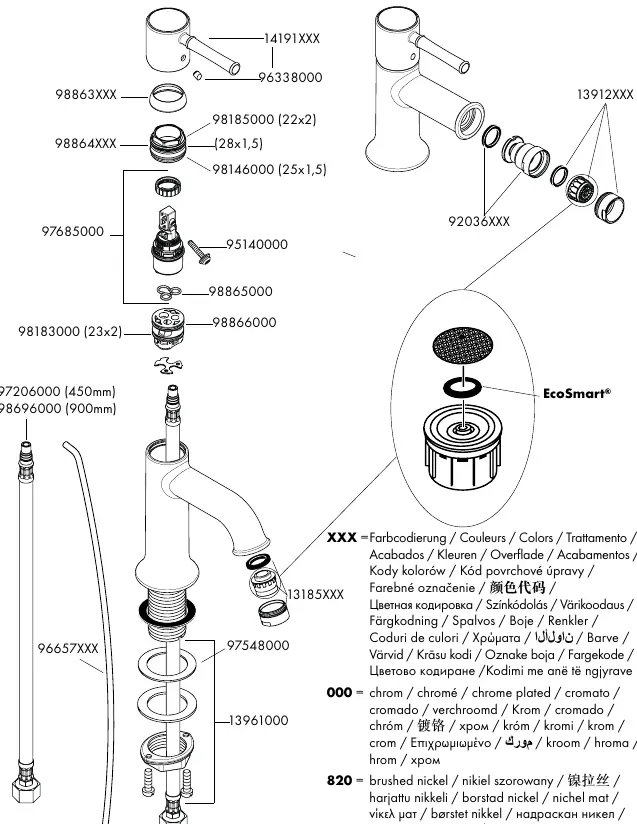

Ersatzteile
Eine detaillierte Übersicht der Ersatzteile finden Sie auf Seite 38 der Anleitung.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Zu wenig Wasserfluss
EcoSmart (Durchflussbegrenzer) hinter dem Luftsprudler entfernen.
Probleme mit Durchlauferhitzer
EcoSmart entfernen oder Fließdruck prüfen (mind. 0,15 MPa).
Vor der Verwendung
- Handschuhe bei der Montage tragen
- Druckunterschiede zwischen Kalt- und Warmwasseranschlüssen ausgleichen
- Armatur nach gültigen Normen montieren und spülen
- Kein essigsäurehaltiges Silikon verwenden
Technische Daten in der Praxis
- Betriebsdruck
- Maximal 1 MPa, empfohlen 0,1–0,5 MPa.
- Heißwassertemperatur
- Maximal 80°C, empfohlen 65°C.
Abbildungen und Diagramme
- Durchflussdiagramm zeigt den Wasserfluss mit und ohne EcoSmart.
- Maßzeichnungen für die verschiedenen Talis Classic Modelle.
Modellkompatibilität
- Geeignet für hydraulisch und thermisch gesteuerte Durchlauferhitzer bei einem Fließdruck von mindestens 0,15 MPa.
