Bedienungsanleitung für Hansgrohe PuraVida iControl mobile 15776XXX
Schnellstartanleitung und technischer Leitfaden für das Hansgrohe PuraVida iControl mobile Duschsystem (15776XXX). Enthält Installationshinweise, Bedienung, Fehlerbehebung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das PuraVida iControl mobile ist ein elektronisches Duschsteuerungssystem. Die Installation muss durch eine Elektrofachkraft erfolgen. Die Bedienung erfolgt über das Tastenfeld, wobei der Service-Modus über einen Magneten am Reed-Kontakt hinter der Rosette aktiviert wird. S. 2, 6, 7
Wichtigste Schritte
- Service-Modus aktivieren S. 7, 8
- Sender einlernen S. 8
Erste Inbetriebnahme
- Die Installation muss durch eine Elektrofachkraft erfolgen. Stellen Sie sicher, dass alle Komponenten zugänglich sind und der Grundkörper senkrecht eingebaut wurde. S. 2
Probleme und Lösungen
Keinerlei Funktion
Spannungsversorgung sicherstellen, Trafo austauschen, Empfängerposition verändern oder Sender neu einlernen.
S. 3Wartung und Reset
- Schmutzfangsieb reinigen S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Trafo Leistung | 50 VA | Leistung des externen Trafos | S. 4 |
| Funkfrequenz | 868,3 MHz | Frequenz des Senders | S. 5 |
Wo es im PDF steht
- Technische Informationen S. 2, 3
- Bedienung S. 6
- Bediener-Ebene S. 7
- Experten-Ebene S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Bedienungshinweise für das Hansgrohe PuraVida iControl mobile Duschsystem (15776XXX). Es dient als Leitfaden für die fachgerechte Installation, Konfiguration und Wartung des Systems.
Sicherheitshinweise
- Das Produkt ist nur für Bade-, Hygiene- und Körperreinigungszwecke bestimmt.
- Kinder dürfen das Duschsystem nicht ohne Aufsicht benutzen.
- Personen mit körperlichen, geistigen oder sensorischen Einschränkungen sowie Personen unter Alkohol- oder Drogeneinfluss dürfen das System nicht ohne Aufsicht benutzen.
- Vermeiden Sie den direkten Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen).
- Große Druckunterschiede zwischen Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.
Elektroanschluss
Die Installations- und Prüfungsarbeiten müssen von einer zugelassenen Elektrofachkraft unter Berücksichtigung von VDE 0100 Teil 701 und IEC 60364-7-701 durchgeführt werden.
- Die Stromversorgung erfolgt über einen externen Trafo (230V/N/PE/50Hz).
- Das System muss über eine Fehlerstrom-Schutzeinrichtung (RCD/FI) mit einem Bemessungsdifferenzstrom ≤ 30 mA abgesichert sein.
- Es muss sichergestellt sein, dass das Produkt vom Netz getrennt werden kann (über einen frei zugänglichen Stecker oder einen allpoligen Schalter nach EN 60335-1).
Montage
- Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft werden (Installation nach EN 1717).
- Der Grundkörper 15941180 darf nur senkrecht eingebaut werden.
- Alle Komponenten müssen zugänglich bleiben.
Bedienung
Die Bedienung erfolgt über das Tastenfeld. Bei einem Ausfall der 230 V Netzspannung kann die Duscheinrichtung nicht in Betrieb genommen werden. Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad vorgesehen.
Service-Modus
Zur Aktivierung des Service-Modus muss der Magnet den REED-Kontakt hinter der Rosette betätigen. Dies ermöglicht den Zugriff auf den Maximallaufzeit-Modus und den Brausen-Modus.
Fehlerbehebung
- Keinerlei Funktion: Spannungsversorgung sicherstellen, Trafo prüfen, Empfängerposition prüfen, Sender einlernen.
- Betriebsmodus lässt sich nicht konfigurieren: Reed-Kontakt an der Rosette platzieren, Anschlussleitung Magnetventil prüfen.
- Armatur undicht: Magnetventil reinigen oder austauschen.
- Zu wenig Durchfluss: Schmutzfangsieb reinigen.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Keinerlei Funktion
Spannungsversorgung sicherstellen, Trafo austauschen, Empfängerposition verändern oder Sender neu einlernen.
Betriebsmodus lässt sich nicht konfigurieren
Reed-Kontakt an der Rosette platzieren, Anschlussleitung Magnetventil austauschen.
Armatur undicht
Magnetventilmembrane reinigen oder austauschen.
Zu wenig Durchfluss
Schmutzfangsieb auf der Eingangsseite reinigen.
Vor der Verwendung
- Spannungsversorgung (230V) sicherstellen.
- RCD/FI-Schutzschalter (≤ 30 mA) installiert.
- Grundkörper senkrecht eingebaut.
- Alle Komponenten zugänglich.
- Sender auf Empfänger eingelernt.
Technische Daten in der Praxis
- Trafo Leistung
- 50 VA
- Funkfrequenz
- 868,3 MHz
- Umgebungstemperatur
- Max. 50 ºC
Abbildungen und Diagramme

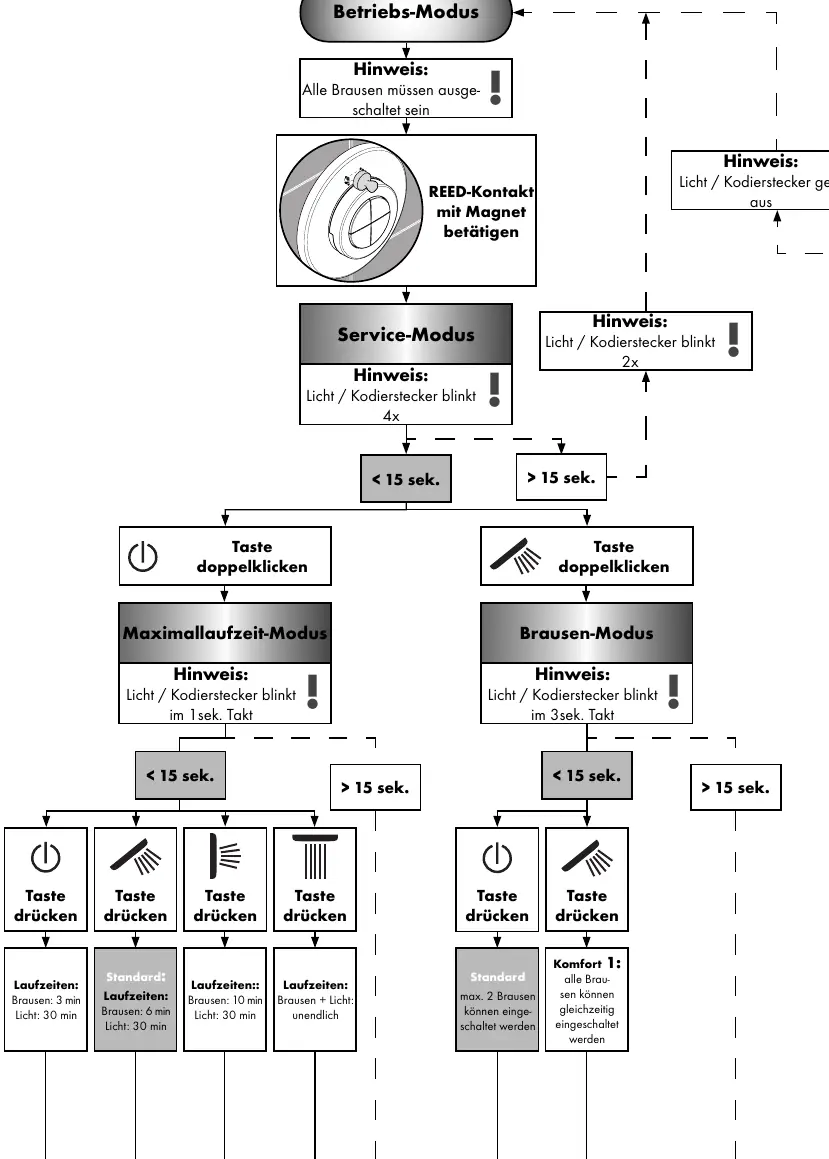

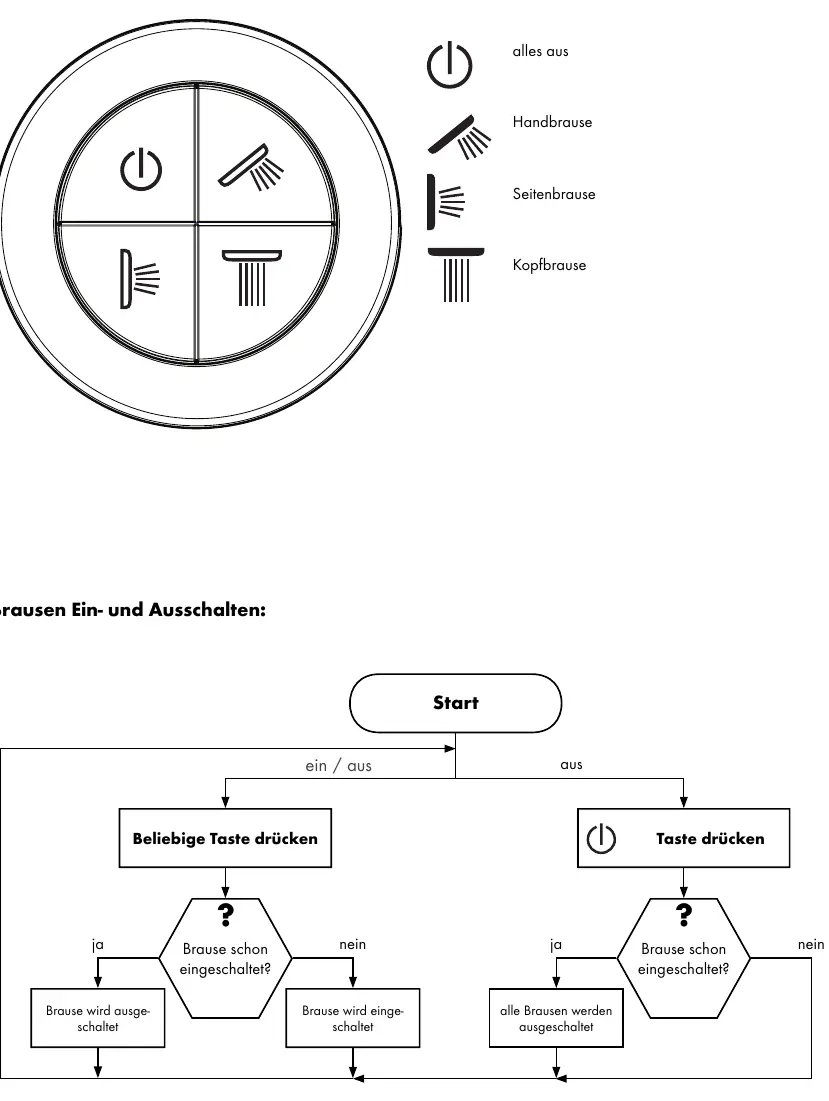

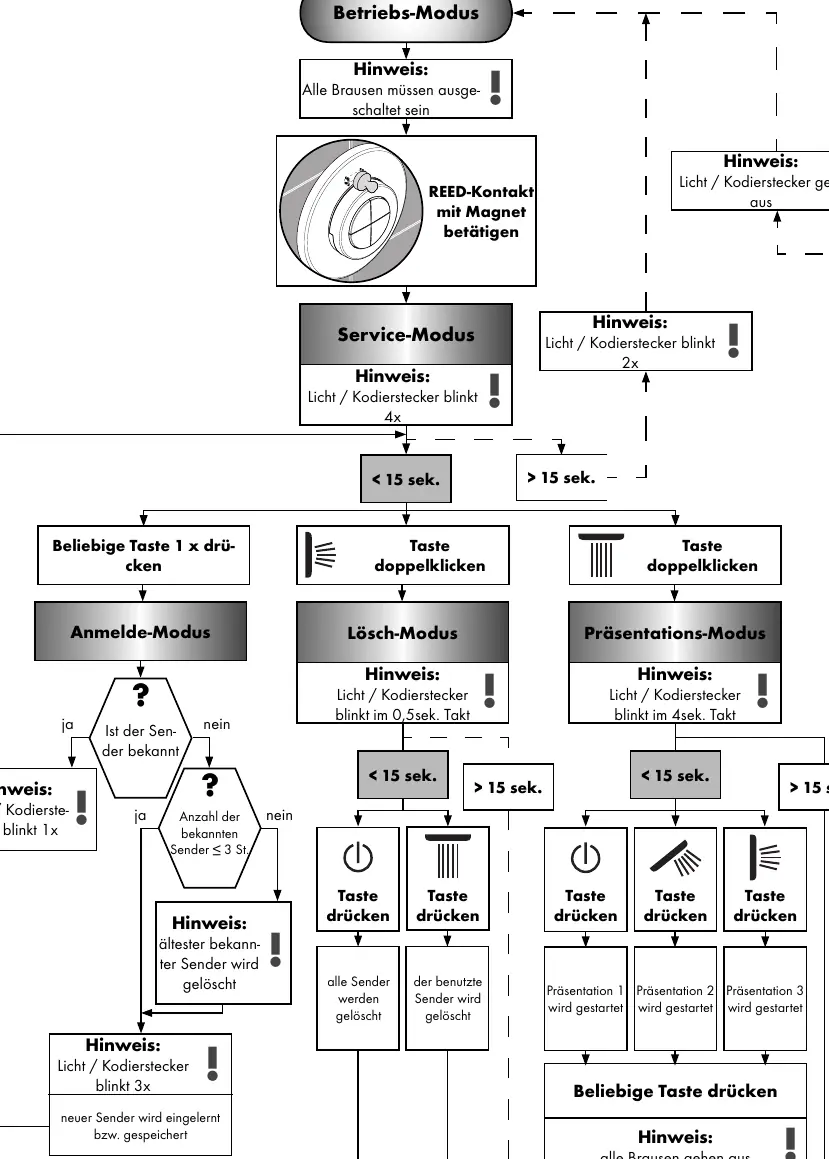

- Die Diagramme zeigen die logischen Abläufe für die Bedienung (Ein/Aus) sowie die Service-Ebenen (Benutzer/Experte).
- Der Reed-Kontakt hinter der Rosette ist der zentrale Punkt zur Aktivierung des Service-Modus mittels Magnet.
