Bedienungsanleitung für Schweißgerät GYS PROTIG 201 AC/DC

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Bedienungsanleitung für die Inverter-Schweißgeräte GYS PROTIG 201 AC/DC und 201L AC/DC. Es enthält alle notwendigen Informationen für den sicheren Betrieb, die Installation, die Wartung und die Fehlerbehebung. Das Modell 201L AC/DC ist standardmäßig mit einem integrierten Kühlaggregat ausgestattet.

Produktbeschreibung

Die PROTIG 201 AC/DC-Serie ermöglicht das Schweißen mit umhüllter Elektrode (MMA) sowie WIG-Schweißen (TIG) mit Gleichstrom (DC) und Wechselstrom (AC). Das MMA-Verfahren unterstützt verschiedene Elektrodentypen wie Rutile, Basische, Edelstahl und Gusseisen. WIG-Schweißen erfordert Schutzgas (Argon).

Installation

• Aufstellung: Das Gerät muss auf einem festen Untergrund mit einer Neigung von maximal 10° stehen. Ausreichende Belüftung und Schutz vor Regen/Sonne sind erforderlich.
• Stromversorgung: Das Gerät verfügt über "Flexible Voltage" (110V-240V). Bei intensiver Nutzung an 110V ist ein 32A-Stecker erforderlich.
• Generatorbetrieb: Betrieb an Generatoren ist möglich, sofern die Ausgangsspannung AC ist, die Spitzenspannung unter 700V liegt und die Frequenz zwischen 50 und 60 Hz beträgt.
• Verlängerungskabel: Verwenden Sie Kabel mit angemessenem Querschnitt (siehe Tabelle in der Anleitung).

Bedienung

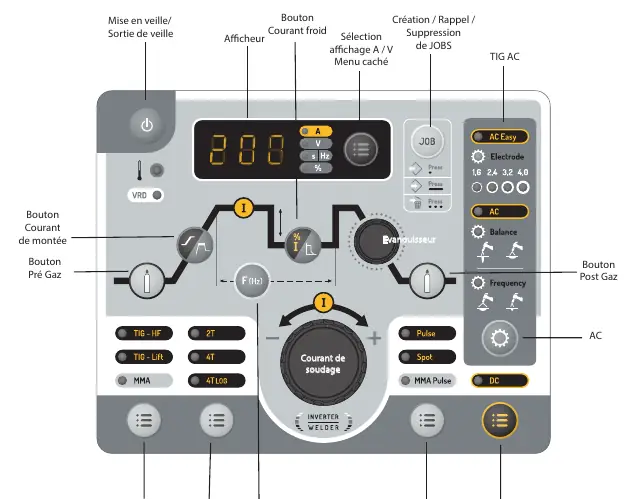

Die Bedienung erfolgt über das HMI-Bedienfeld. Es ermöglicht die Auswahl von Schweißverfahren (TIG HF, TIG LIFT, MMA), Brennertaster-Modi (2T, 4T, 4T LOG) und Unter-Verfahren (Puls, Spot). Ein verstecktes Menü bietet Zugriff auf erweiterte Parameter wie Startstrom (ISA), Endstrom (ISO) und HotStart (HST).

Schweißverfahren

• WIG (TIG): DC für Eisenmetalle (Stahl, Edelstahl, Kupfer, Titan), AC für Aluminium und Legierungen.
• MMA: Unterstützt Hot Start, Arc Force und Anti-Sticking Funktionen.
• Puls-Modus: Verfügbar für TIG und MMA, ideal für dünne Materialien oder Steignahtschweißen.
• Spot-Modus: Ermöglicht das Heften von Werkstücken.

Wartung

• Jährliche Wartung: Empfohlen durch qualifiziertes Fachpersonal.
• Reinigung: Regelmäßig das Gehäuse abnehmen und das Innere mit Druckluft reinigen.
• Kühlmittel (nur 201L): Das Kühlmittel muss alle 12 Monate gewechselt werden, um Ablagerungen im Kühlkreislauf zu vermeiden.

Sicherheit

Beachten Sie die allgemeinen Sicherheitsregeln bezüglich Lichtbogenstrahlung, elektrischer Sicherheit, Brand- und Explosionsgefahr sowie elektromagnetischer Felder. Das Gerät verfügt über eine VRD-Funktion (Voltage Reduction Device), die bei Bedarf aktiviert werden kann.
