Bedienungsanleitung Schweißgerät GYS PROGYS 200E FV CEL

Wichtige Informationen aus der Anleitung

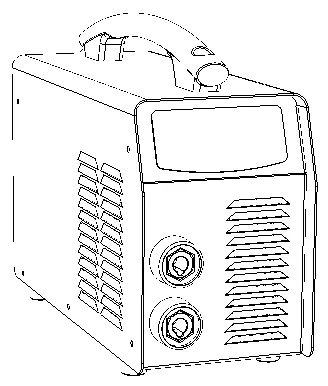

Das GYS PROGYS 200E FV CEL ist ein tragbares Inverter-Schweißgerät, das für das Schweißen mit umhüllten Elektroden (MMA) und TIG-Lift-Verfahren konzipiert ist. Es unterstützt eine flexible Eingangsspannung von 110V bis 240V und ist für den Betrieb an Generatoren geeignet. Vor der Inbetriebnahme müssen die Sicherheitshinweise bezüglich elektrischer Gefahren, Schweißrauch und Brandrisiken zwingend gelesen werden.

Beschreibung des Geräts

Das Gerät ist ein luftgekühltes Inverter-Schweißgerät für Gleichstrom (DC). Im MMA-Modus können alle gängigen Elektroden (Rutil, Edelstahl, Guss, basisch, zellulosehaltig) verwendet werden. Im TIG-Modus können die meisten Metalle außer Aluminium und dessen Legierungen geschweißt werden.

Installation und Inbetriebnahme

• Stellen Sie das Gerät auf einen Untergrund mit maximal 10° Neigung.
• Sorgen Sie für ausreichende Belüftung und freien Zugang zum Bedienfeld.
• Das Gerät verfügt über eine "Flexible Voltage"-Technologie für den Betrieb an 110V-240V Netzen mit Erdung.
• Zum Starten drücken Sie die Ein-/Aus-Taste.
• Bei einer Netzspannung über 265V schaltet das Gerät in den Schutzmodus.

Schweißen mit umhüllten Elektroden (MMA)

1. Schließen Sie die Kabel (Elektrodenhalter und Masseklemme) an die Anschlüsse an.
2. Setzen Sie die Elektrode in den Halter ein.
3. Wählen Sie den MMA-Modus durch 3-sekündiges Drücken der Taste (5).
4. Stellen Sie die gewünschte Stromstärke mit den Tasten (4) ein.
5. Stellen Sie "HOT START" und "ARC FORCE" durch wiederholtes Drücken der Taste (5) ein.

Schweißen mit Wolfram-Elektrode (TIG)

1. Schließen Sie die Masseklemme an den Pluspol (+) und die TIG-Brenner-Ventil-Einheit an den Minuspol (-) an.
2. Verbinden Sie den Gasschlauch mit dem Druckminderer der Gasflasche.
3. Wählen Sie den TIG-Modus durch 3-sekündiges Drücken der Taste (5).
4. Stellen Sie den Schweißstrom ein.
5. Öffnen Sie das Gasventil am Brenner.
6. Zum Zünden berühren Sie das Werkstück mit der Elektrode.
7. Am Ende der Schweißnaht heben Sie den Brenner zweimal kurz an, um die automatische Stromabsenkung zu aktivieren.

Wartung und Pflege

• Jährliche Wartung durch qualifiziertes Personal empfohlen.
• Trennen Sie das Gerät vor Wartungsarbeiten vom Netz und warten Sie 2 Minuten.
• Reinigen Sie das Innere des Geräts regelmäßig mit Druckluft, um Staub zu entfernen.
• Prüfen Sie regelmäßig den Zustand des Netzkabels.

Fehlerbehebung

Bei Problemen wie instabilem Lichtbogen oder wenn das Gerät keinen Strom liefert, prüfen Sie zuerst die Anschlüsse der Masseklemme und des Elektrodenhalters sowie die korrekte Polarität. Bei thermischer Überlastung leuchtet die gelbe Kontrollleuchte; warten Sie in diesem Fall ca. 2 Minuten, bis das Gerät abgekühlt ist.
