Bedienungsanleitung für GYS GYSMI 100A / 120A / 160A / 200A Schweißgerät
Schnelle Anleitung und technischer Leitfaden für die GYS GYSMI MMA-Schweißgeräte. Erfahren Sie alles über Installation, Sicherheit, Betrieb und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Sicherheits- und Betriebshinweise für die GYSMI 100A, 120A, 160A und 200A Schweißgeräte. Das Gerät ist für das MMA-Schweißen (Lichtbogenschweißen) mit Gleichstrom (DC) konzipiert. Beachten Sie unbedingt die Sicherheitsregeln bezüglich elektromagnetischer Felder, Schweißrauch und Brandgefahr.
Produktbeschreibung
Die GYSMI-Serie umfasst tragbare, einphasige Inverter-Schweißstromquellen. Sie sind für alle gängigen Elektrodentypen geeignet: Rutil, Edelstahl, Guss und basische Elektroden. Es wird empfohlen, die mitgelieferten Schweißkabel zu verwenden.
Installation und Inbetriebnahme
- Stellen Sie das Gerät auf einen festen Untergrund mit maximal 10° Neigung.
- Sorgen Sie für ausreichende Belüftung und freien Zugang zu den Bedienelementen.
- Das Gerät muss an eine einphasige 230V (50-60 Hz) Installation mit Erdung angeschlossen werden.
- Für GYSMI 160/200 wird bei intensiver Nutzung eine 32A-Absicherung empfohlen.
- Kabel müssen für den Betrieb vollständig abgerollt sein, um Überhitzung zu vermeiden.
- Das Gerät verfügt über die Schutzart IP21 (Schutz gegen feste Körper >12,5mm und vertikales Tropfwasser).
Betrieb und Funktionen
Die Geräte verfügen über drei Inverter-spezifische Funktionen:
- Hot Start: Erhöht den Strom beim Zünden der Elektrode.
- Arc Force: Verhindert das Festkleben der Elektrode im Schweißbad.
- Anti-Sticking: Erleichtert das Lösen der Elektrode bei einem Kurzschluss.
Wartung und Sicherheit
Eine jährliche Wartung durch qualifiziertes Personal wird empfohlen. Trennen Sie das Gerät vor Wartungsarbeiten vom Netz und warten Sie 2 Minuten, bis die Kondensatoren entladen sind. Halten Sie Lüftungsschlitze frei von Staub und reinigen Sie das Innere regelmäßig mit Druckluft.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Anschlüsse der Masseklemme und des Elektrodenhalters. Bei thermischer Überlastung leuchten beide Kontrollleuchten; warten Sie in diesem Fall, bis das Gerät abgekühlt ist. Bei Kribbeln am Gehäuse ist die Erdung zu prüfen.
Herstellerinformationen
GYS
Praktische Hilfe
Typische Probleme
Beide Kontrollleuchten leuchten, kein Strom
Thermoschutz ist aktiv. Warten Sie, bis das Gerät abgekühlt ist.
Grüne Leuchte an, Gerät schweißt nicht
Verbindung der Masseklemme oder des Elektrodenhalters prüfen.
Kribbeln bei Berührung des Gehäuses
Erdung ist defekt. Prüfen Sie die Steckdose und die Erdung Ihrer Installation.
Schlechtes Schweißergebnis
Polarität prüfen (+/-). Achten Sie auf die Empfehlungen auf der Elektrodenverpackung.
Vor der Verwendung
- Netzspannung 230V prüfen.
- Sicherung/Leitungsschutzschalter auf Kompatibilität prüfen.
- Kabel vollständig abrollen.
- Masseklemme und Elektrodenhalter fest anschließen.
- Lüftungsschlitze auf Blockaden prüfen.
Technische Daten in der Praxis
- Anti-Sticking
- Schaltet den Strom bei Kurzschluss ab, um das Lösen der Elektrode zu erleichtern.
Abbildungen und Diagramme

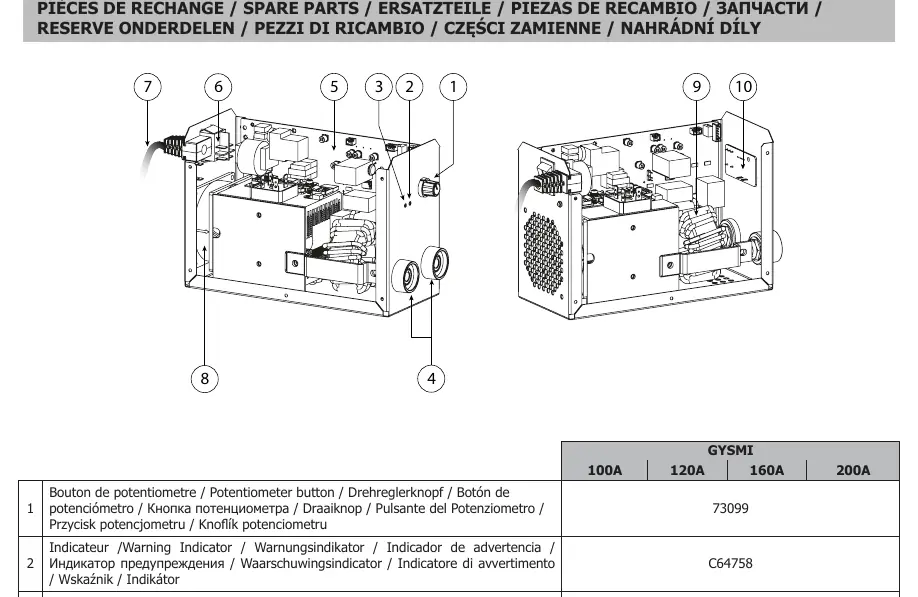

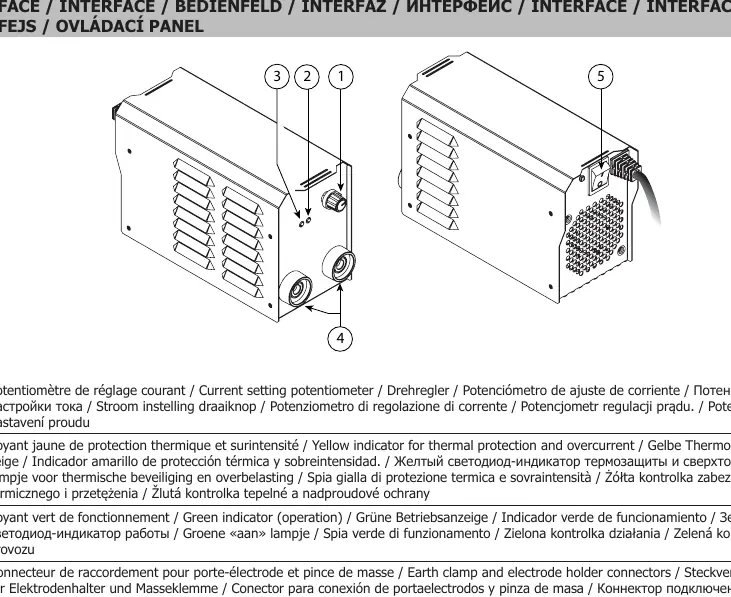

- Das Interface-Panel zeigt das Potentiometer zur Stromeinstellung, die gelbe Warnleuchte für Thermoschutz/Überstrom und die grüne Betriebsanzeige.
- Die Schaltpläne (S. 58-60) zeigen die interne Verkabelung, Hauptplatine, Lüfter und Anschlüsse.
Modellkompatibilität
- Geeignet für Rutil-, Edelstahl-, Guss- und Basiselektroden.
- Generatorbetrieb möglich bei stabiler Spannung (AC, <400V Spitze, 50-60Hz).
