Bedienungsanleitung Schweißgerät GYS GYSTEC 180E
Erfahren Sie, wie Sie das GYS GYSTEC 180E Schweißgerät sicher bedienen, installieren und warten. Umfassender Leitfaden zu MMA- und TIG-Schweißverfahren, Fehlerbehebung und technischen Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das GYS GYSTEC 180E ist ein tragbares Inverter-Schweißgerät für MMA- und TIG-Lift-Verfahren. Es erfordert einen 230V-Anschluss und ist für den professionellen Einsatz konzipiert. S. 6
Wichtigste Schritte
- MMA-Schweißen: Kabel anschließen, Modus wählen, Stromstärke einstellen. S. 6
- TIG-Schweißen: Gas (Argon) anschließen, Brenner anschließen, Modus wählen, Gasfluss einstellen. S. 7
Erste Inbetriebnahme
- Gerät an 230V Netz anschließen, Schalter auf der Rückseite betätigen, Modus (MMA/TIG) wählen. S. 6
Probleme und Lösungen
Gerät liefert keinen Strom
Thermische Sicherung hat ausgelöst (abkühlen lassen) oder Strom am Primärkreis zu hoch (Gerät aus- und wieder einschalten).
S. 8Wartung und Reset
- Regelmäßige Reinigung des Inneren mit Druckluft und jährliche Wartung durch Fachpersonal. S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Netzspannung | 230 V +/- 15 % | Erforderliche Eingangsspannung | S. 11 |
| Schweißstrom | 20 - 180 A | Einstellbarer Strombereich | S. 11 |
| Gewicht | 3,7 kg | Gewicht des Geräts ohne Zubehör | S. 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Installation S. 5, 6
- MMA Schweißen S. 6
- TIG Schweißen S. 7
- Technische Daten S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das GYS GYSTEC 180E ist ein tragbares Inverter-Schweißgerät, das für MMA- (Elektroden-) und TIG-Lift-Schweißverfahren entwickelt wurde. Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb, die Installation und die Wartung des Geräts. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Sicherheitshinweise
- Persönliche Schutzausrüstung: Tragen Sie beim Schweißen isolierende, trockene und feuerfeste Kleidung, Handschuhe und einen Schweißhelm mit ausreichendem Schutzgrad.
- Umgebung: Schweißen Sie nicht in der Nähe von brennbaren Materialien, Gasen oder in staubigen Umgebungen. Sorgen Sie für ausreichende Belüftung.
- Elektrische Sicherheit: Das Gerät muss an ein geerdetes Stromnetz angeschlossen werden. Berühren Sie niemals stromführende Teile.
- Elektromagnetische Felder: Personen mit Herzschrittmachern sollten vor der Verwendung des Geräts einen Arzt konsultieren.
Installation und Inbetriebnahme
Stellen Sie das Schweißgerät auf einen ebenen Untergrund mit einer Neigung von maximal 10°. Achten Sie auf ausreichende Belüftung und halten Sie die Lüftungsöffnungen frei. Das Gerät verfügt über die Schutzart IP21 (Schutz gegen feste Fremdkörper > 12,5 mm und senkrecht fallendes Tropfwasser).
Stromanschluss: Das Gerät ist für den Anschluss an ein einphasiges 230V-Netz (50-60 Hz) mit einer 16A-Absicherung ausgelegt. Der Netzstecker muss leicht zugänglich sein.
Schweißen mit ummantelter Elektrode (MMA-Modus)
- Schließen Sie die Schweißkabel (Elektrodenhalter und Masseklemme) an die entsprechenden Anschlüsse an.
- Aktivieren Sie den MMA-Modus über den Schalter an der Vorderseite.
- Stellen Sie die gewünschte Stromstärke ein.
- Beachten Sie die Polarität und Stromstärkenempfehlungen auf der Elektrodenverpackung.
Das Gerät verfügt über Funktionen wie Hot Start (erleichtert das Zünden), Arc Force (verhindert das Festkleben der Elektrode) und Anti-Sticking.
Schweißen mit Wolframelektrode (TIG-Modus)
- Schließen Sie die Masseklemme an den Pluspol (+) an.
- Schließen Sie den TIG-Brenner mit Ventil an den Minuspol (-) an.
- Verbinden Sie den Gasschlauch mit dem Druckminderer der Gasflasche (Argon).
- Aktivieren Sie den TIG-Modus am Gerät.
- Stellen Sie den Gasfluss am Druckminderer ein und öffnen Sie das Ventil am Brenner.
- Zum Starten berühren Sie mit der Elektrode kurz das Werkstück.
Wartung und Pflege
- Führen Sie jährlich eine Wartung durch.
- Trennen Sie das Gerät vor Wartungsarbeiten vom Stromnetz und warten Sie 2 Minuten, bis sich die Kondensatoren entladen haben.
- Entfernen Sie regelmäßig Staub aus dem Inneren des Geräts mit Druckluft.
- Überprüfen Sie regelmäßig den Zustand des Netzkabels.
Fehlerbehebung
Bei Problemen wie einer thermischen Abschaltung (beide Leuchten leuchten) lassen Sie das Gerät abkühlen. Bei instabilem Lichtbogen im TIG-Modus prüfen Sie die Wolframelektrode oder reduzieren Sie den Gasfluss. Bei schlechtem Schweißergebnis prüfen Sie die Polarität der Kabel.
Technische Daten
Das Gerät bietet einen Schweißstrombereich von 20 bis 180 A. Es wiegt 3,7 kg (ohne Zubehör) und ist für den Betrieb bei Temperaturen von -10 °C bis +40 °C ausgelegt.
Herstellerinformationen
GYS
Praktische Hilfe
Typische Probleme
Gerät liefert keinen Strom, beide Leuchten leuchten
Thermische Sicherung hat ausgelöst. Lassen Sie das Gerät abkühlen.
Instabiler Lichtbogen (TIG)
Prüfen Sie die Wolframelektrode auf korrekte Größe und Vorbereitung oder reduzieren Sie den Gasfluss.
Gerät schweißt schlecht
Prüfen Sie die Polarität (+/-) gemäß den Angaben auf der Elektrodenverpackung.
Kribbeln bei Berührung des Gehäuses
Die Erdung ist fehlerhaft. Prüfen Sie die Steckdose und die Erdung Ihrer Installation.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät auf einem ebenen Untergrund steht (max. 10° Neigung).
- Prüfen Sie, ob die Belüftungsöffnungen frei sind.
- Stellen Sie sicher, dass das Stromnetz geerdet ist und die Sicherung (16A) kompatibel ist.
- Verwenden Sie nur die mitgelieferten Schweißkabel für optimale Ergebnisse.
Technische Daten in der Praxis
- Einschaltdauer (ED)
- Gibt an, wie lange das Gerät bei einer bestimmten Stromstärke innerhalb von 10 Minuten schweißen kann, bevor es abkühlt.
Abbildungen und Diagramme

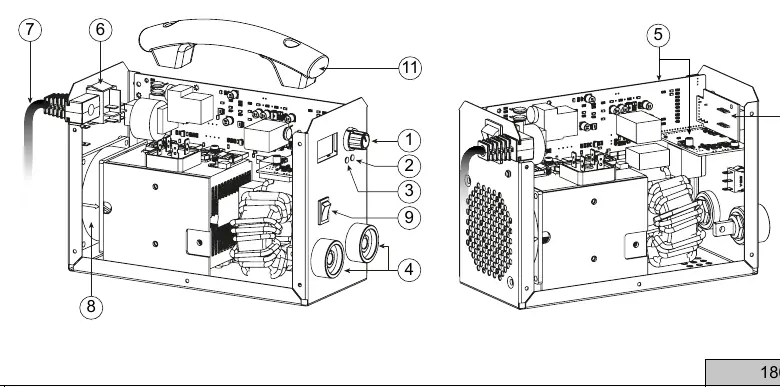

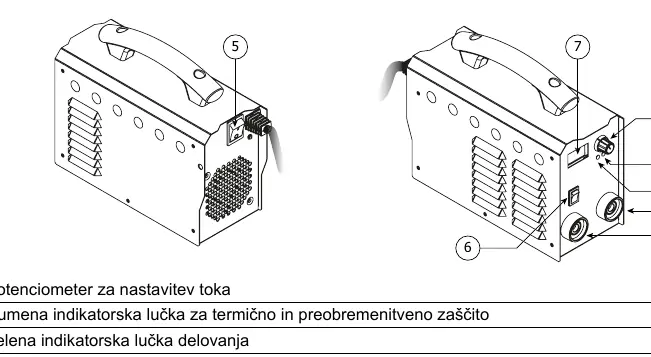

- Die Bedienoberfläche zeigt den Stromregler, die MMA/TIG-Modus-Auswahl und Status-LEDs für thermische Überlastung und Betrieb.
Modellkompatibilität
- Nicht für den Einsatz in Wohngebieten geeignet (Klasse A).
- Generatorbetrieb möglich, wenn Spannung < 400V und Frequenz 50/60Hz.
