Bedienungsanleitung für ESAB Rogue ES 201i Lichtbogenschweißgerät
Erfahren Sie, wie Sie das ESAB Rogue ES 201i Lichtbogenschweißgerät sicher installieren, bedienen und warten. Dieser Leitfaden enthält wichtige Informationen zu Einstellungen, technischen Daten, Sicherheitshinweisen und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das ESAB Rogue ES 201i ist ein Inverter-Schweißgerät für das MMA-Schweißen. Es erfordert einen 230V-Netzanschluss und ist für den industriellen Einsatz konzipiert. S. 7, 8
Wichtigste Schritte
- Installation des Geräts S. 9, 10
- Wartung und Reinigung S. 15, 16
Erste Inbetriebnahme
- Anschluss der Schweißkabel S. 12, 13
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kein Lichtbogen
Netzschalter prüfen, Stromversorgung sicherstellen, Kabelverbindungen prüfen, Sicherungen kontrollieren.
S. 17Wartung und Reset
- Überhitzungsschutz setzt sich automatisch zurück S. 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Netzspannung | 230 V ±15%, 1~ 50/60 Hz | Erforderliche Eingangsspannung | S. 8 |
| Schweißstrombereich (MMA) | 20-200 A | Einstellbarer Strombereich | S. 8 |
| Einschaltdauer (Duty Cycle) | 200 A / 28 V (50%), 160 A / 26.4 V (100%) | Leistungsfähigkeit bei Dauerbetrieb | S. 8 |
| Gewicht | 8 kg | Gerätegewicht | S. 8 |
Wo es im PDF steht
- Sicherheit S. 3, 4, 5, 6
- Technische Daten S. 8
- Installation S. 9, 10, 11
- Bedienung S. 12, 13, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das ESAB Rogue ES 201i ist ein Inverter-Schweißgerät, das speziell für das MMA-Schweißen (Manual Metal Arc) entwickelt wurde. Die Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb, die Installation und die Wartung des Geräts. Vor der Inbetriebnahme müssen die Sicherheitshinweise zwingend gelesen werden.
Sicherheitshinweise
- Elektrische Sicherheit: Das Gerät muss gemäß Anleitung installiert und geerdet werden. Berühren Sie keine stromführenden Teile.
- Persönliche Schutzausrüstung: Tragen Sie immer geeignete Schutzkleidung, Schutzbrille und Handschuhe.
- EMF-Schutz: Personen mit Herzschrittmachern sollten vor dem Schweißen einen Arzt konsultieren.
- Brandschutz: Stellen Sie sicher, dass sich keine brennbaren Materialien in der Nähe befinden.
- Umgebung: Das Gerät ist für den industriellen Einsatz konzipiert. In Wohngebieten kann es zu Funkstörungen kommen.
Installation
Die Installation muss von Fachpersonal durchgeführt werden.
- Standort: Positionieren Sie das Gerät so, dass die Luftein- und -auslässe nicht blockiert sind (mindestens 200 mm Freiraum).
- Netzanschluss: Das Gerät passt sich automatisch an die Eingangsspannung an. Stellen Sie sicher, dass die korrekte Absicherung vorhanden ist.

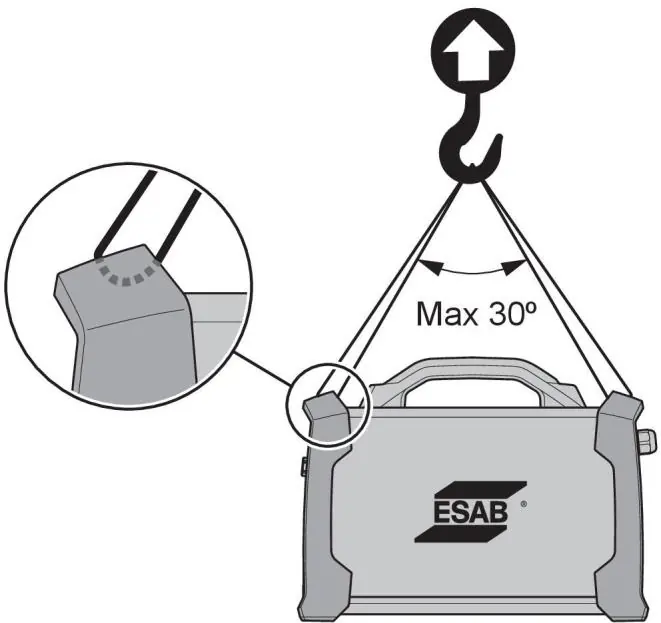

- Heben: Verwenden Sie den Tragegriff am Gehäuse.
Bedienung

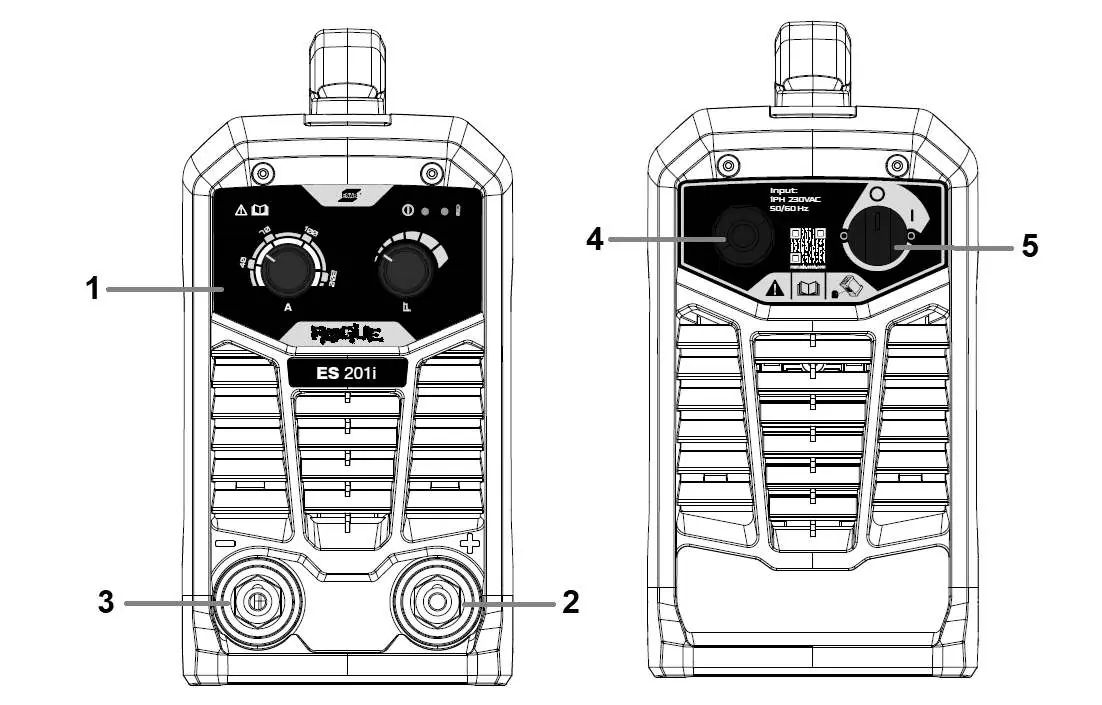

- Anschlüsse: Das Gerät verfügt über einen positiven (+) und einen negativen (-) Schweißanschluss. Die Polarität hängt vom verwendeten Elektrodentyp ab.
- MMA-Schweißen: Das Gerät benötigt ein Schweißkabel mit Elektrodenhalter und ein Rückleitungskabel mit Klemme.
- Arc Force: Diese Funktion regelt den Strom bei Variationen der Lichtbogenlänge. Ein niedriger Wert sorgt für einen ruhigen Lichtbogen, ein hoher Wert für einen heißen, grabenden Lichtbogen.
- Ein-/Ausschalten: Der Netzschalter befindet sich am Gerät. Schalten Sie das Gerät nicht während des Schweißvorgangs (unter Last) aus.
Wartung und Reinigung
Regelmäßige Wartung ist für einen sicheren Betrieb unerlässlich.
- Vor jedem Gebrauch: Prüfen Sie das Gerät und die Kabel auf Beschädigungen.
- Reinigung: Reinigen Sie das Innere des Geräts regelmäßig mit trockener Druckluft (reduzierter Druck).
- Wartungsintervalle: Alle 3 Monate sollten Schweißklemmen gereinigt und Kabel geprüft werden. Alle 6 Monate sollte das Innere des Geräts gereinigt werden.
Fehlerbehebung
Bei Problemen wie "Kein Lichtbogen" prüfen Sie zuerst den Netzschalter, die Stromversorgung, die Kabelverbindungen und die Sicherungen. Bei Überhitzung leuchtet die entsprechende Anzeige auf dem Bedienfeld; das Gerät setzt sich automatisch zurück, sobald die Temperatur ausreichend gesunken ist.
Praktische Hilfe
Typische Probleme
Kein Lichtbogen
Prüfen Sie, ob der Netzschalter eingeschaltet ist, die Stromversorgung aktiv ist, die Kabel korrekt angeschlossen sind und die Sicherungen intakt sind.
Überhitzung (Schweißstrom unterbrochen)
Prüfen Sie, ob die Überhitzungsanzeige leuchtet. Stellen Sie sicher, dass die Einschaltdauer (Duty Cycle) nicht überschritten wurde und die Lüftungsschlitze nicht verstopft sind.
Vor der Verwendung
- Gerät und Kabel auf Beschädigungen prüfen
- Brenner/Elektrodenhalter auf Sauberkeit und Beschädigungen prüfen
- Sicheren Arbeitsplatz ohne Zugluft wählen
- Persönliche Schutzausrüstung anlegen
- Netzspannung und Absicherung prüfen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Duty Cycle (Einschaltdauer)
- Prozentsatz eines 10-Minuten-Zeitraums, in dem geschweißt werden kann, ohne das Gerät zu überlasten.

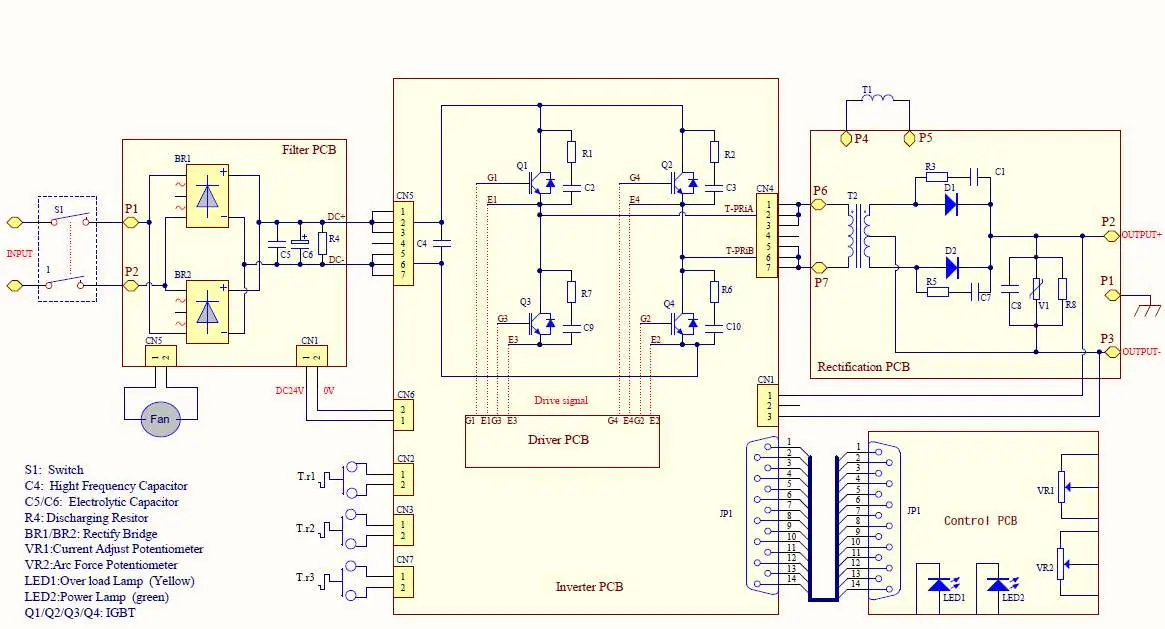

Abbildungen und Diagramme

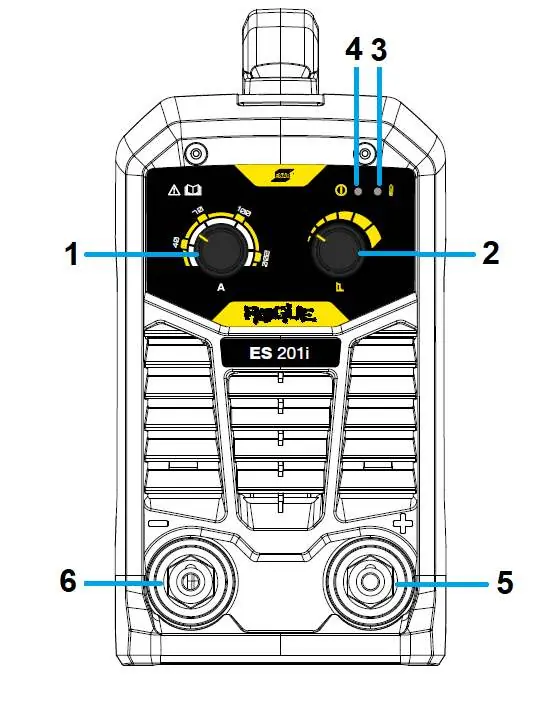

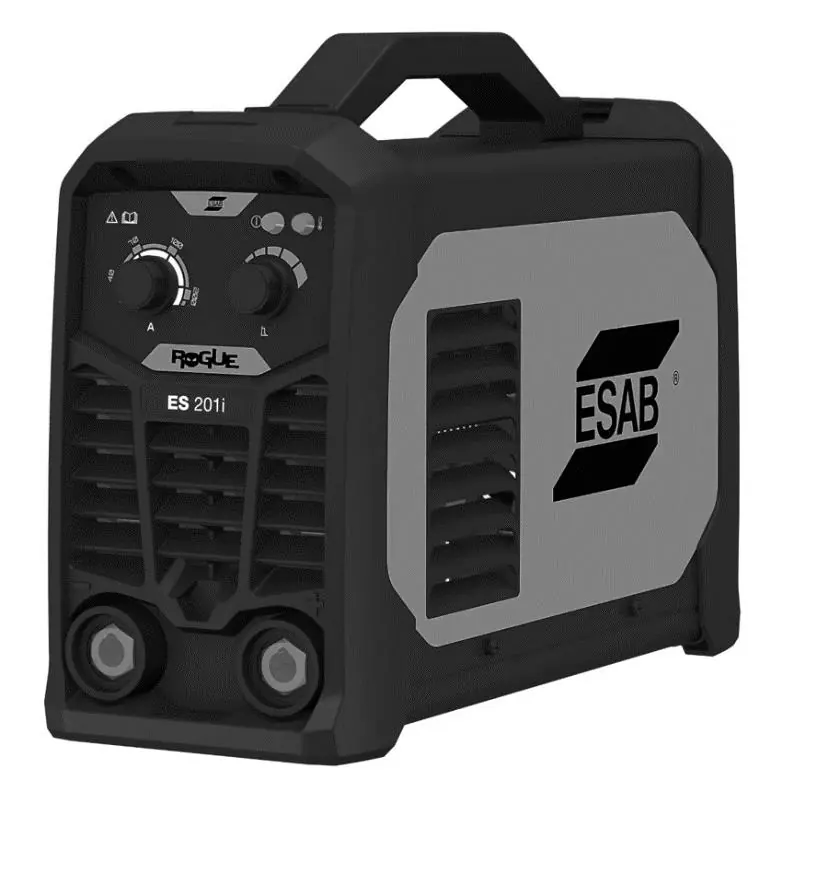

- Das Bedienfeld zeigt die Stromregelung (A), die Arc Force-Regelung, die Überhitzungsanzeige und die Stromanschlüsse.
- Die Anschlussdiagramme zeigen die korrekte Verbindung der Schweiß- und Rückleitungskabel.
Modellkompatibilität
- Nur für MMA-Schweißen vorgesehen.
- Nicht zum Auftauen von gefrorenen Rohren verwenden.
- Klasse A Gerät: Nicht für den Einsatz in Wohngebieten mit öffentlichem Niederspannungsnetz vorgesehen.
