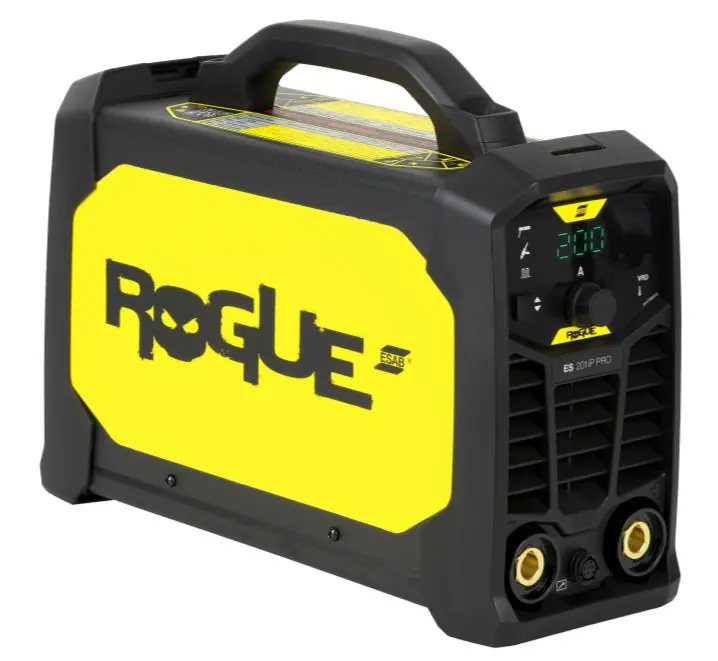

Bedienungsanleitung Schweißgerät ESAB Rogue ES 201iP PRO
Schnellstart-Anleitung und technische Übersicht für das Schweißgerät ESAB Rogue ES 201iP PRO. Erfahren Sie alles über technische Daten, Funktionen, Zubehör und Einsatzbereiche der Rogue ES-Serie.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als technische Übersicht und Spezifikationsblatt für die Schweißgeräte der Serie ESAB Rogue ES, einschließlich der Modelle 151iP, 181iP, 181iP PRO und 201iP PRO. Es enthält wichtige Informationen zu den Leistungsmerkmalen, technischen Daten und dem verfügbaren Zubehör.
Produktübersicht
Die Rogue ES-Serie ist eine robuste und langlebige Stromquelle für professionelle Schweißer. Sie bietet modernste Leistungselektronik und digitale Steuerung für einen präzisen und konsistenten Lichtbogen. Die Geräte eignen sich für das Schweißen einer Vielzahl von Metallen, darunter legierter und unlegierter Stahl, Edelstahl und Gusseisen.
Funktionen und Merkmale
- Pulse MMA-Funktionalität: Verbessert die Wärmeeingabekontrolle, minimiert Verformungen bei dünnen Materialien und reduziert Spritzer.
- Live TIG: Ermöglicht das TIG-Schweißen von Baustahl oder Edelstahl.
- Dual Voltage (nur PRO-Versionen): Flexibler Einsatz an 120 V oder 230 V Steckdosen.
- PFC (nur PRO-Versionen): Sorgt für einen stabilen Lichtbogen und Widerstandsfähigkeit gegen Spannungsschwankungen, auch bei langen Verlängerungskabeln bis zu 100 m.
- Robustes Design: Schutzklasse IP23S, geeignet für Werkstätten oder Baustellen.
- Tragbarkeit: Leichtes Design mit Tragegriff für einfachen Transport.
Technische Daten
Die Geräte unterscheiden sich in ihrer maximalen Ausgangsleistung und den unterstützten Spannungen. Das Modell 201iP PRO bietet eine maximale Ausgangsleistung von 200 A. Alle Modelle der Serie verfügen über eine Schutzklasse von IP23S und einen Betriebstemperaturbereich von -10 bis +40 °C.
Zubehör und Lieferumfang
Der Lieferumfang umfasst die Stromquelle, ein 3 m langes Netzkabel mit Stecker, einen Schultergurt, einen Elektrodenhalter sowie ein 3 m langes Rückkabel mit Klemme. Optional sind weiteres Zubehör wie eine Fernbedienung, ein Kunststoffkoffer, TIG-Brenner und ein Fußpedal erhältlich.
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie die Eingangsspannung (120 V oder 230 V, abhängig vom Modell/PRO-Version).
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -10 °C und +40 °C liegt.
- Prüfen Sie, ob der Elektrodenhalter und das Rückkabel korrekt angeschlossen sind.
- Stellen Sie sicher, dass die Stromversorgung für die Nennleistung (kVA) des Geräts ausgelegt ist (Empfehlung für Generatoren: 7 kW).
Technische Daten in der Praxis
- Duty Cycle (Einschaltdauer)
- Gibt an, wie lange das Gerät innerhalb eines 10-Minuten-Intervalls bei einer bestimmten Stromstärke schweißen kann, bevor es abkühlt.
- PFC (Power Factor Correction)
- Technologie zur Stabilisierung des Lichtbogens bei Spannungsschwankungen (nur in PRO-Modellen).
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Das Bedienfeld zeigt die Stromstärke (A) digital an.
- Symbole auf dem Bedienfeld zeigen die verschiedenen Schweißmodi an (MMA, Pulse, TIG).
- Die VRD-Anzeige (Voltage Reduction Device) signalisiert den Sicherheitsstatus der Leerlaufspannung.
Modellkompatibilität
- Die PRO-Versionen (181iP PRO, 201iP PRO) unterstützen Dual Voltage (120 V / 230 V).
- Die Standardmodelle (151iP, 181iP) sind für 230 V ausgelegt.
- Empfohlene Generatorleistung: 7 kW.
