Bedienungsanleitung für Schweißgerät GYS TRIMIG 200-4S

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Bedienungsanleitung für die GYS TRIMIG Schweißgeräte-Serie. Es enthält wichtige Anweisungen zur Installation, Bedienung, Wartung und Sicherheit. Das Gerät ist für das halbautomatische MIG/MAG-Schweißen von Stahl, Edelstahl und Aluminium konzipiert. Bitte lesen Sie die Sicherheitsanweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Gerätebeschreibung

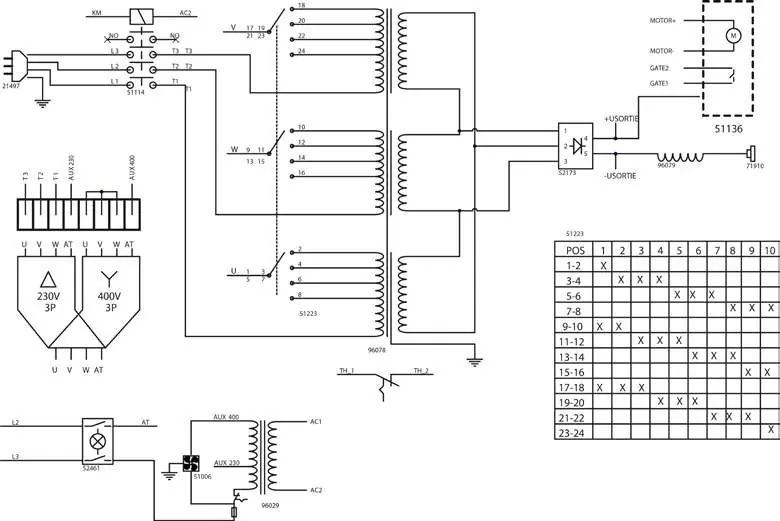

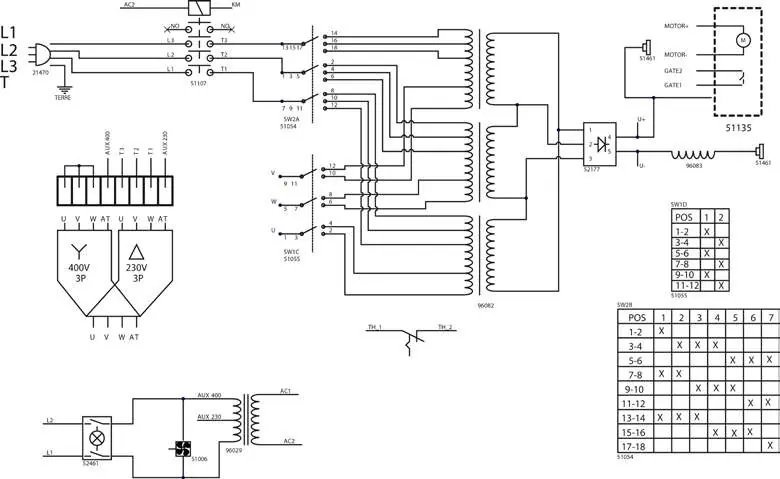

Das TRIMIG-Schweißgerät verfügt über ein Bedienfeld zur Einstellung der Schweißparameter (manuell oder synergisch), einen Brenneranschluss, einen Gasanschluss und eine Drahtvorschubeinheit. Die Stromversorgung erfolgt standardmäßig über 400V 3-Phasen-Anschluss (DV-Modelle unterstützen auch 230V 3-Phasen).

Installation und Inbetriebnahme

• Stromversorgung: Stellen Sie sicher, dass die Stromversorgung (Sicherung/Leitungsschutzschalter) für den Betrieb geeignet ist. Bei DV-Modellen muss die Verbindung am Klemmbrett bei 230V-Installation durch qualifiziertes Personal angepasst werden.
• Gasanschluss: Montieren Sie den Druckminderer an die Gasflasche und verbinden Sie den Gasschlauch. Verwenden Sie die mitgelieferten Schellen, um Lecks zu vermeiden.
• Drahtvorschub: Öffnen Sie das Gehäuse, positionieren Sie die Drahtspule auf dem Halter und stellen Sie die Rollen entsprechend dem Drahtdurchmesser ein.
• Brenner: Schließen Sie den Brenner an den europäischen Standardanschluss an.

Schweißmodi

Das Gerät bietet zwei Hauptmodi:

• Manueller Modus: Die Drahtgeschwindigkeit wird manuell über das Potentiometer eingestellt.

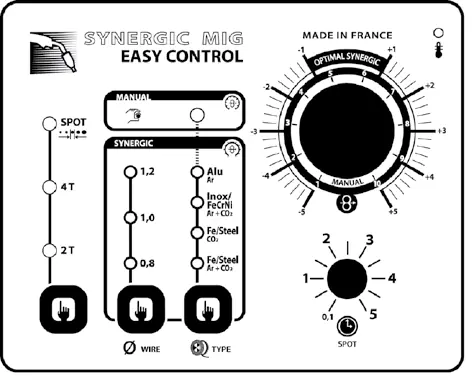

• Synergischer Modus: Das Gerät bestimmt die optimale Drahtgeschwindigkeit automatisch basierend auf Spannung, Drahtdurchmesser und Leistungsmodus. Stellen Sie das Potentiometer in den Bereich "OPTIMAL SYNERGIC".

Wartung und Sicherheit

Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden. Trennen Sie das Gerät vor Wartungsarbeiten vom Stromnetz. Entfernen Sie regelmäßig Staub aus dem Gehäuse (2-3 Mal pro Jahr). Überprüfen Sie vor jedem Gebrauch den Zustand der Schweißkabel und des Brenners. Tragen Sie beim Schweißen immer geeignete Schutzkleidung und einen Schweißhelm mit passenden Filtern.

Fehlerbehebung

Bei Problemen wie ungleichmäßiger Drahtgeschwindigkeit, fehlendem Schweißstrom oder porösen Schweißnähten konsultieren Sie die Fehlerbehebungstabelle im Handbuch. Häufige Ursachen sind verschmutzte Drahtführungen, falscher Gasfluss oder schlechte Masseverbindungen.
