Bedienungsanleitung für GYS Hydraulik-Zylinder-Set 4T & 10T
Schnellstartanleitung für das GYS Hydraulik-Zylinder-Set (4T & 10T). Erfahren Sie, wie Sie das Set sicher aufbauen, die Pumpe bedienen, Zylinder und Spreizer einsetzen und Wartungsarbeiten durchführen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungsanleitung für das GYS Hydraulik-Zylinder-Set (4T & 10T). Es deckt den sicheren Betrieb, die Einrichtung, Wartung und Fehlerbehebung ab. Das Set ist für Richtarbeiten an Fahrzeugen konzipiert.
Sicherheitshinweise
Vor der Verwendung müssen alle Sicherheitshinweise gelesen werden. Arbeiten Sie nur in einem sauberen, gut beleuchteten Bereich. Halten Sie Kinder und Unbeteiligte fern. Tragen Sie geeignete Schutzausrüstung wie Schutzbrillen und Arbeitshandschuhe. Achten Sie darauf, dass die Last nicht außermittig belastet wird.
Technische Daten
- Modelle: 4 Tonnen und 10 Tonnen
- Pumpendruck: 63 MPa (4T) / 62 MPa (10T)
- Ölkapazität: 0,25 L (4T) / 0,5 L (10T)
- Spreizerkapazität: 0,5 Tonnen
- Spreizeröffnung: 16 – 90 mm
Aufbau und Zubehör
Das Set enthält verschiedene Aufsätze für unterschiedliche Anwendungen. Stellen Sie sicher, dass alle Verbindungen fest sitzen. Bei Verwendung von Verlängerungen oder Versatzstücken reduziert sich die Kapazität um 50% pro angeschlossenem Teil. Verwenden Sie die Flanschbasis und den Flanschkopf nur zusammen, um eine außermittige Belastung zu vermeiden.
Bedienung
Die Pumpe kann horizontal oder vertikal betrieben werden. Bei vertikalem Betrieb muss das Schlauchende nach unten zeigen. Schließen Sie das Ablassventil im Uhrzeigersinn, um Druck aufzubauen, und öffnen Sie es gegen den Uhrzeigersinn, um den Druck abzulassen. Positionieren Sie den Zylinder so, dass die Basis gegen ein stabiles Rahmenteil drückt.
Wartung und Pflege
Halten Sie das Werkzeug sauber und frei von Fett. Wechseln Sie das Hydrauliköl jährlich. Wenn sich die Pumpe schwammig anfühlt oder der Zylinder unter Last absinkt, muss das System entlüftet werden.
Fehlerbehebung
Bei Problemen wie Druckverlust oder Funktionsstörungen prüfen Sie das Ablassventil und den Ölstand. Entlüften Sie das System bei Bedarf gemäß der Anleitung. Bei mechanischen Defekten oder blockierten Kolben muss das Gerät von qualifiziertem Personal gewartet werden.
Herstellerinformationen
GYS
Praktische Hilfe
Typische Probleme
Pumpe fühlt sich schwammig an
System entlüften (Luft in der Pumpe)
Zylinder hält den Druck nicht
Ablassventil prüfen und fest schließen; Ventilmechanismus auf Verschmutzung prüfen
Zylinder fährt nicht vollständig aus
Ölstand prüfen und ggf. Hydrauliköl nachfüllen
Zylinder neigt sich zur Seite
Verbindung und Ausrichtung der Basis prüfen; sicherstellen, dass der Zylinder senkrecht zur Reparaturstelle steht
Vor der Verwendung
- Ölstand prüfen
- Verbindungen auf festen Sitz prüfen
- Arbeitsbereich von Hindernissen befreien
- Stabile Unterlage für die Pumpe wählen
- Schutzausrüstung anlegen
Technische Daten in der Praxis
- Spreizerkapazität
- Maximale Tragkraft des Spreizers (0,5 Tonnen)
Abbildungen und Diagramme

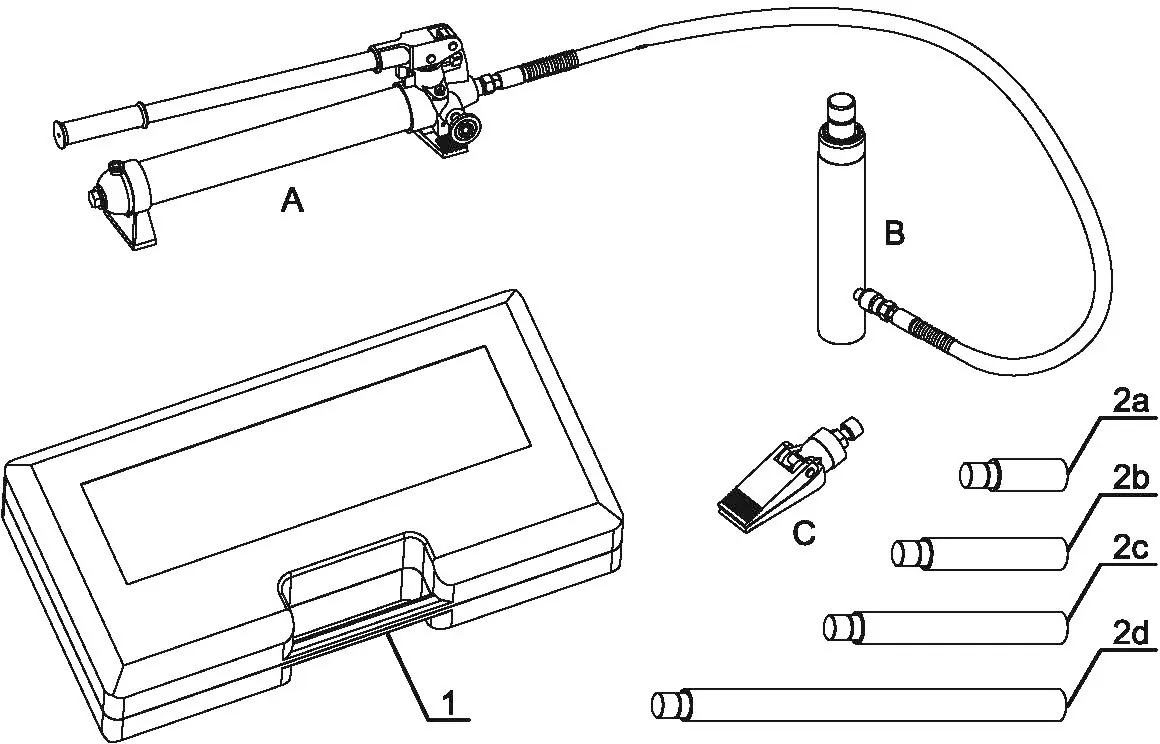

- Explosionszeichnung zeigt die Anordnung von Pumpe (A), Zylinder (B), Spreizer (C) und Zubehör (1-10).

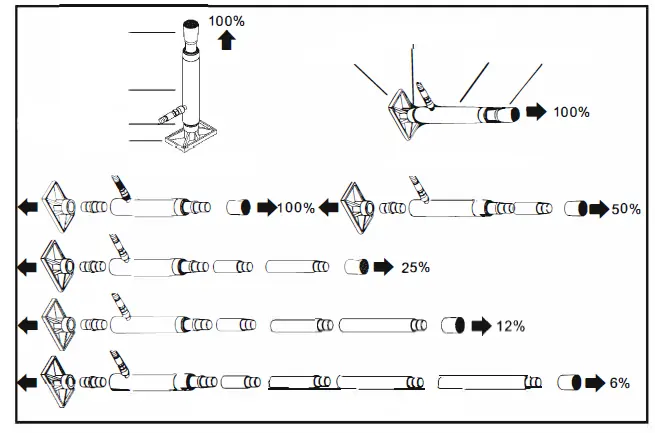

- Diagramme zeigen die korrekte Montage für vertikale und horizontale Druckanwendungen sowie Spreizvorgänge.
Modellkompatibilität
- Verwenden Sie nur vom Hersteller zugelassene Zubehörteile.
- Bei Verwendung von Verlängerungen reduziert sich die Kapazität um 50% pro Teil.
- Flanschbasis und Flanschkopf müssen immer zusammen verwendet werden.
