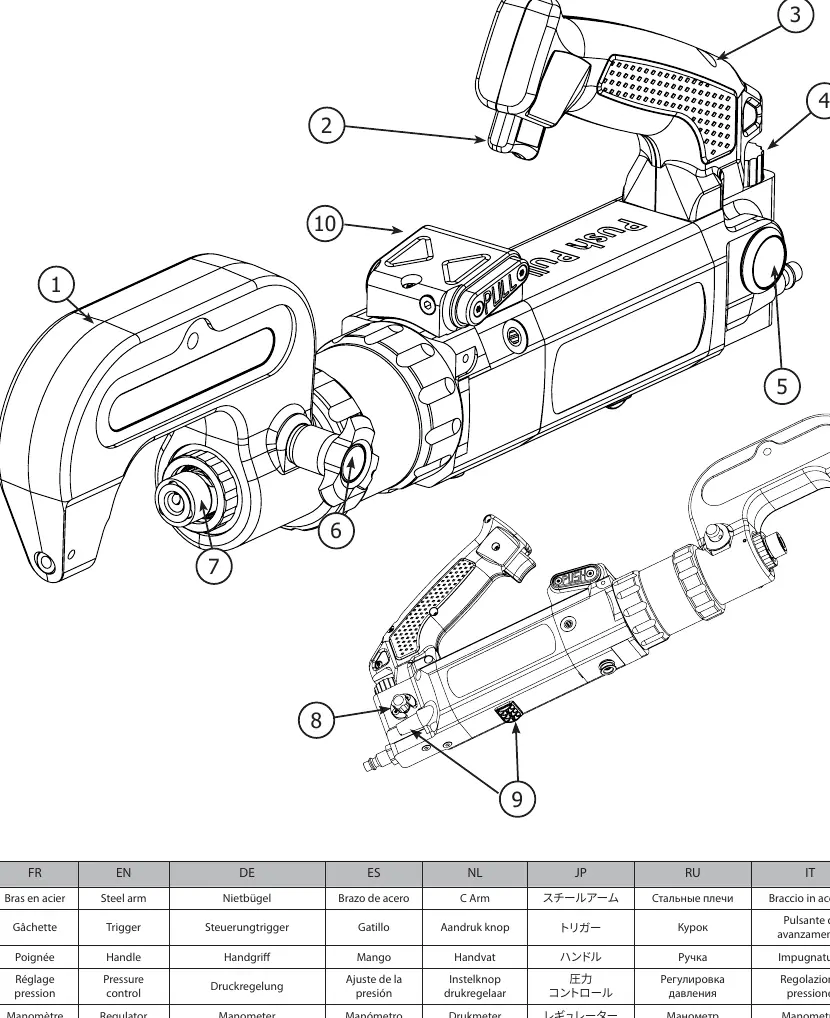

Bedienungsanleitung für das Nietgerät GYS GYSPRESS 10T PUSH-PULL

Wichtige Informationen aus der Anleitung

Dieses Dokument ist das offizielle Benutzerhandbuch für das GYS GYSPRESS 10T PUSH-PULL Nietgerät. Es enthält Anweisungen zur sicheren Installation, Bedienung und Wartung des Geräts. Das Gerät ist für den professionellen Einsatz in der Kfz-Reparatur konzipiert und darf nur von qualifiziertem Personal bedient werden. Es ist für das Setzen von selbststanzenden Nieten (Punch Rivets) und Flow-Form-Nieten auf Blechen bis zu einer Dicke von 8,3 mm geeignet.

Sicherheitshinweise

• Tragen Sie stets einen stoßsicheren Augenschutz.
• Verwenden Sie Gehörschutz und Schutzhandschuhe, um Vibrationen und Verletzungen zu minimieren.
• Halten Sie Hände vom Pressmechanismus fern; das Gerät sollte mit beiden Händen gehalten werden.
• Arbeiten Sie nur in gut beleuchteten Umgebungen auf ebenem Boden.
• Überprüfen Sie das Gerät regelmäßig auf Risse oder Beschädigungen.

Installation

Druckluftanschluss

Verwenden Sie nur saubere und trockene Druckluft. Der maximale Betriebsdruck beträgt 10 bar. Stellen Sie sicher, dass der Druck für den Betrieb zwischen 2 und 6,5 bar eingestellt ist.

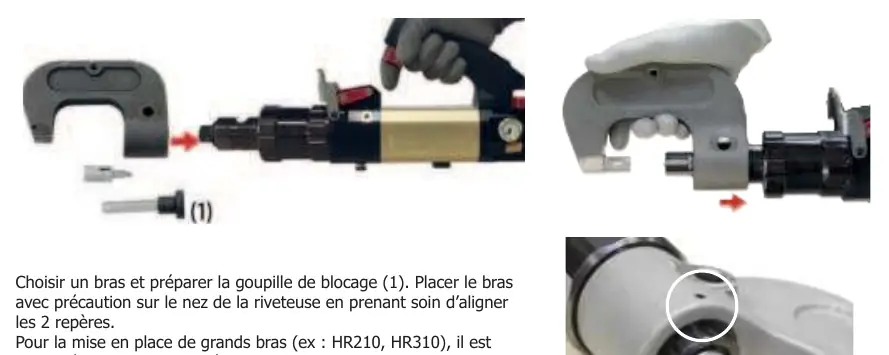

Montage des Nietbügels

Wählen Sie den passenden Nietbügel und den Arretierstift. Richten Sie die Markierungen sorgfältig aus und setzen Sie den Bügel auf. Sichern Sie den Bügel mit dem Arretierstift, bis dieser einrastet.

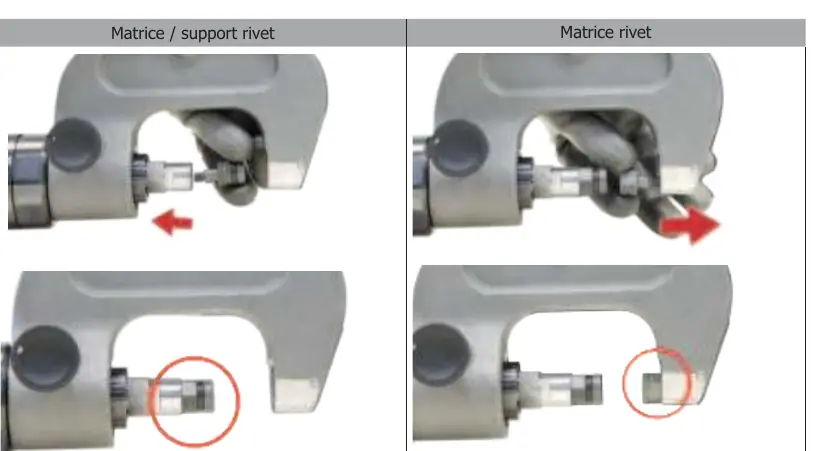

Montage der Werkzeuge

Schrauben Sie das benötigte Kit (Matrize und Stempel) in den Träger des Bügels. Ziehen Sie die Werkzeuge mit dem mitgelieferten Schlüssel fest. Überprüfen Sie vor jedem Gebrauch den festen Sitz.

Bedienung

Nietvorgang

Stellen Sie sicher, dass die Matrize und der Stempel korrekt montiert sind. Setzen Sie das Gerät im 90°-Winkel auf die zu verbindenden Bleche auf. Achten Sie darauf, dass die Matrize auf dem Blech aufliegt, nicht der Niet selbst.

Flow-Form-Nieten

Für Flow-Form-Nieten ist ein Vorstanzverfahren erforderlich. Verwenden Sie die spezielle Matrize zum Stanzen und Kalibrieren der Löcher, bevor Sie den Niet setzen.

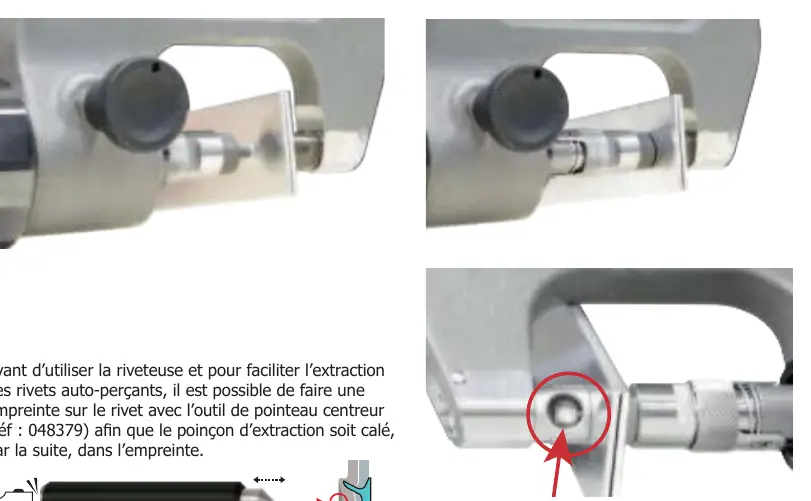

Nietentfernung

Verwenden Sie zum Entfernen alter Nieten die speziellen Auspresswerkzeuge (E1/E2), um das Blech zu schonen.

Wartung

Führen Sie regelmäßige Sichtkontrollen durch. Reinigen Sie das Gerät wöchentlich von Staub und Schmutz. Verwenden Sie keine brennbaren oder korrosiven Flüssigkeiten. Trennen Sie bei allen Wartungsarbeiten die Druckluftversorgung.

Fehlerbehebung

Bei Funktionsstörungen prüfen Sie zuerst die Druckluftverbindung, den eingestellten Druck (2-6,5 bar) und ob das Geschwindigkeitspotentiometer korrekt eingestellt ist. Reinigen Sie bei Problemen mit der Nietplatzierung die Matrize von Klebstoffresten.
